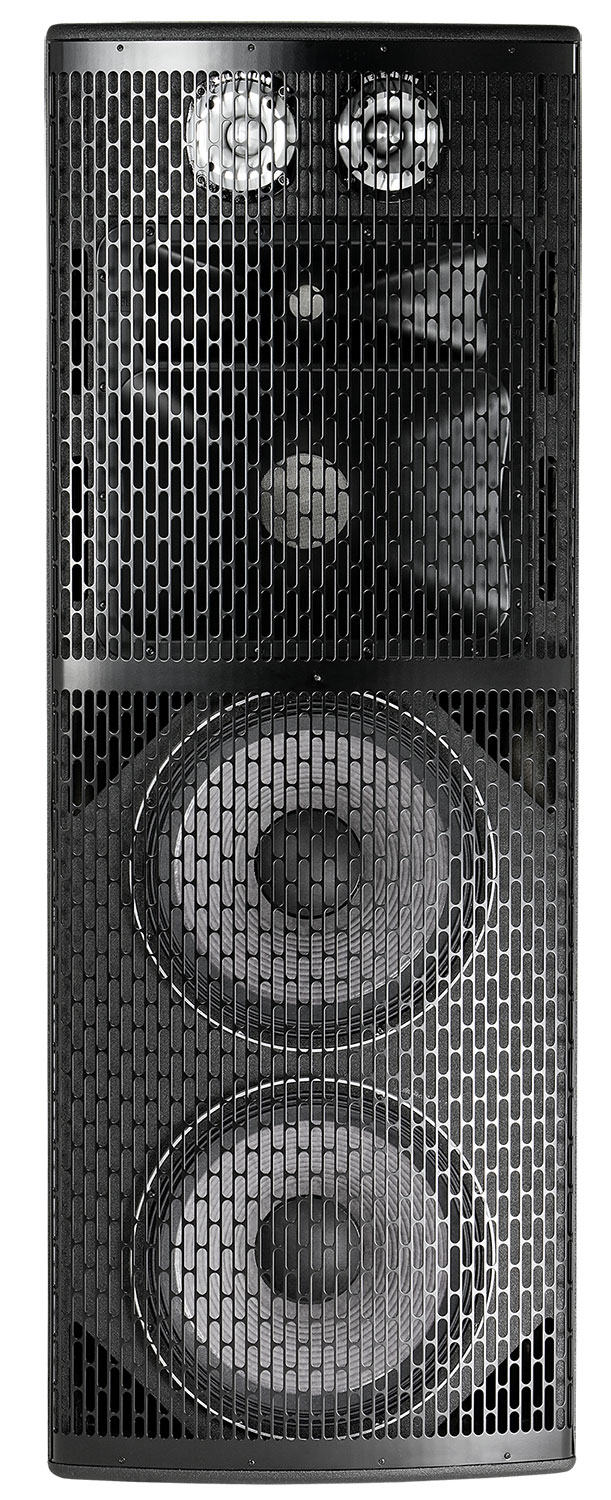

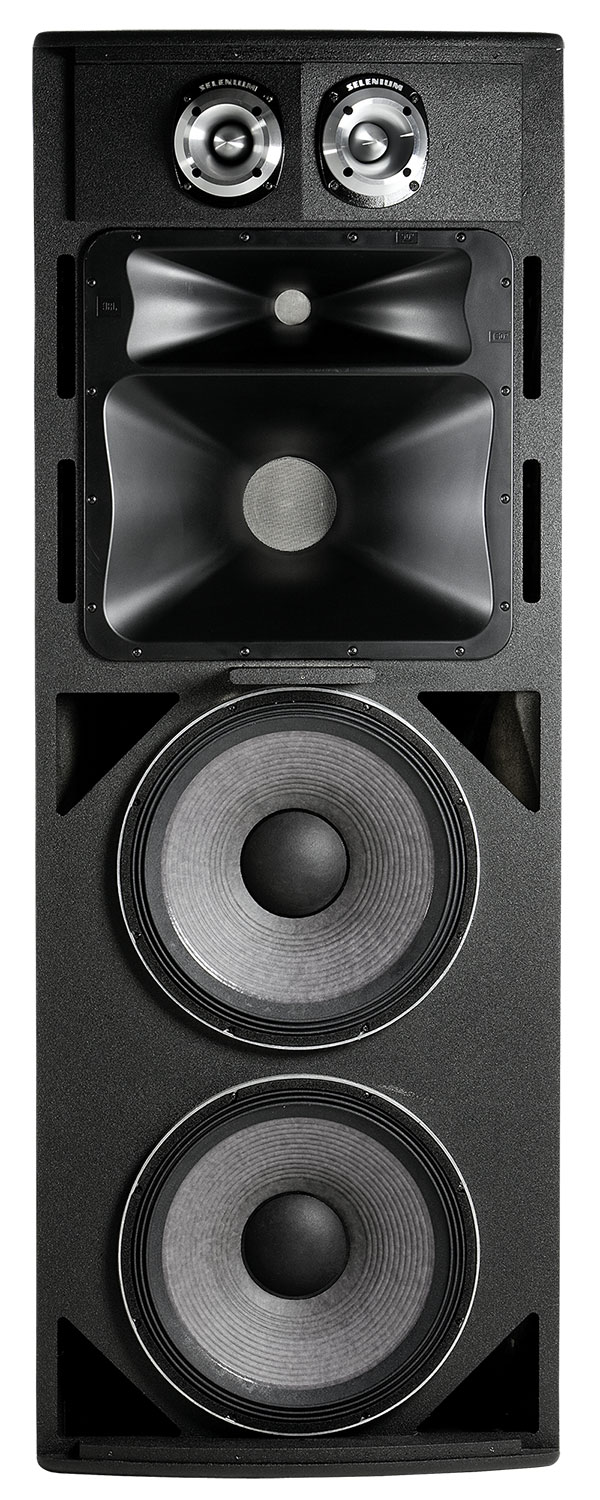

JBL Professional MD49

រូបភាពធំជាង

អាំងលក្ខណ៍ប្រេងនៃលក្ខណ៍សម្បត្តិ 4-Way ដែលមានឧបករណ៍ LF 2 x 15"

ស៊េរី Marquis Dance Club របស់ JBL គឺជាក្រុមគ្រួសារលក្ខណ៍សម្បត្តិឈានមុខគេដែលរចនាឡើងដោះស្រាយសម្រាប់ទីផ្សារ Dance Club ។ MD49 គឺជាប្រព័ន្ធលក្ខណ៍សម្បត្តិប្រេងលំដាប់ 90° x 50° ដែលមាន dual 15" ប្រេងលំដាប់ប្រើប្រាស់ឧបករណ៍ transducers Differential Drive 2265H ទ្វេ, ឧបករណ៍ mid-range CMCD82H 8", ឧបករណ៍ដាក់សម្ពាធដ្យាក្រាម 2432H 3", និង tweeter សម្រាក ST400 ទ្វេ ។ លក្ខណ៍សម្បត្តិលក្ខណ៍ Marquis Series ទាំងអស់ផ្តល់នូវភាពស្មោះត្រង់មិនធ្លាប់មាន, ភាពច្បាស់លាស់, និងភាពស្អាតដ៏គួរឱ្យស្ තាក់ទាក់។

លក្ខណៈពិសេស

ឧបករណ៍បង្ហាប់សម្លេង JBL 2265H 3" ទ្វេ coil ដែលមានបាច់ម៉ាញេទិកទ្វេ Differential Drive®
កម្មវិធីបង្ហាប់សម្លេង cone midrange JBL CMCD-82H 8"
កម្មវិធីបង្ហាប់សម្លេង diaphragm 3" និង exit 1.5" របស់ JBL 2432H
ឧបករណ៍ waveguide PT™ Progressive Transition 90° x 50°
ឧបករណ៍បង្ហាប់សម្លេង Selenium ST400 Super Tweeter ទ្វេរបស់ JBL
ប្រព័ន្ធ quad-amplified ៤ផ្លូវ

ការប្រើប្រាស់

ក្លឹប춀ដែលមានលក្ខណៈពិសេស
ស្ថានលែដែលត្រូវការតន្ត្រីលំហsalisChopping ថាមពលខ្ពស់

ការទាញយក

ឯកសារ

	ភាសា	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Brochure បានធ្វើបច្ចុប្បន្នភាព: មេសា 2026		538 KB	មេសា 2026
MD49 Spec Sheet បានធ្វើបច្ចុប្បន្នភាព: មេសា 2026		546 KB	មេសា 2026

Data Sheets

	ទំហំ	បានផ្ទុកឡើង
MD49 Spec Sheet បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	546 KB	តុលា 2019

Specifications

	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Club Series Spec Sheets បានធ្វើបច្ចុប្បន្នភាព: កក្កដា 2019	3.97 MB	កក្កដា 2019

Brochures

	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Club Series Brochure បានធ្វើបច្ចុប្បន្នភាព: កក្កដា 2019	538 KB	កក្កដា 2019

CAD Drawings

	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Series Customer Drawings PDF បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	205 KB	តុលា 2019
Marquis Dance Series 3D DXF Drawings បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	10.4 MB	តុលា 2019
Marquis Dance Series 2D DXF Drawings បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	612 KB	តុលា 2019

Compliances

	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Club Series Declaration of Conformity បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	144 KB	តុលា 2019

Simulation Data

	កំណែ	ទំហំ	បានផ្ទុកឡើង
JBL Pro ALL CLF Files កំណែ 12-10-21, បានធ្វើបច្ចុប្បន្នភាព: ឧសភា 2023	12-10-21	24 MB	ឧសភា 2023

Speaker Tunings

	ទំហំ	បានផ្ទុកឡើង
Marquis Dance Club Series Tunings បានធ្វើបច្ចុប្បន្នភាព: តុលា 2019	1.47 MB	តុលា 2019

Images

	ទំហំ	បានផ្ទុកឡើង
MD49 Hi-Res Image 2 បានធ្វើបច្ចុប្បន្នភាព: កក្កដា 2019	306 KB	កក្កដា 2019
MD49 Hi-Res Image បានធ្វើបច្ចុប្បន្នភាព: កក្កដា 2019	226 KB	កក្កដា 2019

ប្រសិនបើតំណភ្ជាប់ខាងលើបង្ហាញអក្សរចម្លែកក្នុងកម្មវិធីរុករករបស់អ្នក សូមចុចខាងស្តាំលើឯកសារដើម្បីរក្សាទុកទៅកុំព្យូទ័ររបស់អ្នក។

ផ្នែក និងសេវាកម្ម

លក្ខណៈពិសេស

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 WHF: 75 WUHF: 130 W
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	10
Directivity Index (DI)	10 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.7 kHz, 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 OhmsUHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, s.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K95MH
Super Tweeter	2 x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity (1W @ 1m)	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 655.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
