MD49
Διακόπηκε

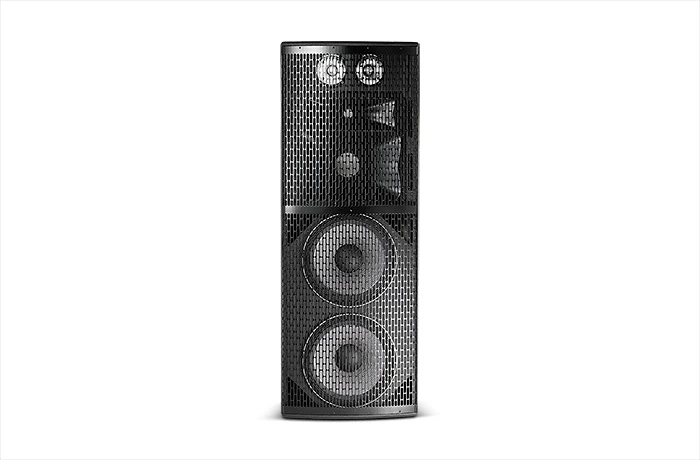

Ηχείο Υψηλής Ισχύος 4 Δρόμων με 2 x 15" LF Driver

MD49
Μεγαλύτερες εικόνες

Μεγάλης Ισχύος Ηχείο 4 Δρόμων με 2 x 15" LF Driver

Η σειρά JBL Marquis Dance Club είναι μια πολυτελής οικογένεια συστημάτων ηχείων σχεδιασμένη ειδικά για την αγορά Dance Club. Το MD49 είναι ένα ηχείο υψηλής ισχύος 90° x 50° διπλού 15" συστήματος χαμηλής συχνότητας που χρησιμοποιεί διπλούς μετατροπείς Differential Drive 2265H, mid-range driver CMCD82H 8", compression driver διαφράγματος 2432H 3", και διπλούς super tweeters ST400. Όλα τα ηχεία της σειράς Marquis προσφέρουν ασύγκριτη πιστότητα, καθαρότητα και εκπληκτική καθαρότητα.



Χαρακτηριστικά

  • Δυο woofers JBL 2265H 3" διπλής φωνητικής πηνής – διπλού μαγνητικού κενού Differential Drive®
  • Compression driver μεσαίας συχνότητας JBL CMCD-82H 8" κώνου
  • Compression driver JBL 2432H 3" διαφράγματος, εξόδου 1,5"
  • Κυματοδηγός PT™ Progressive Transition 90° x 50°
  • Δυο Super Tweeters JBL Selenium ST400
  • Σύστημα 4-δρόμων τετραπλής ενίσχυσης

Εφαρμογές

  • Πολύτιμα κέντρα χορού
  • Οπουδήποτε απαιτείται μουσική χορού υψηλής ενέργειας


Λήψεις

Έγγραφα
  Γλώσσα Μέγεθος Ανέβηκε
file type icon Marquis Dance Brochure
en ενημέρωση: Απρ 2026
en  500 KB Απρ 2026
file type icon MD49 Spec Sheet
en ενημέρωση: Απρ 2026
en  500 KB Απρ 2026
Data Sheets
  Μέγεθος Ανέβηκε
file type icon MD49 Spec Sheet
ενημέρωση: Οκτ 2019
500 KB Οκτ 2019
Specifications
  Μέγεθος Ανέβηκε
file type icon Marquis Dance Club Series Spec Sheets
ενημέρωση: Ιουλ 2019
4 MB Ιουλ 2019
Brochures
  Μέγεθος Ανέβηκε
file type icon Marquis Dance Club Series Brochure
ενημέρωση: Ιουλ 2019
500 KB Ιουλ 2019
CAD Drawings
  Μέγεθος Ανέβηκε
file type icon Marquis Dance Series Customer Drawings PDF
ενημέρωση: Οκτ 2019
200 KB Οκτ 2019
file type icon Marquis Dance Series 3D DXF Drawings
ενημέρωση: Οκτ 2019
10 MB Οκτ 2019
file type icon Marquis Dance Series 2D DXF Drawings
ενημέρωση: Οκτ 2019
600 KB Οκτ 2019
Compliances
  Μέγεθος Ανέβηκε
file type icon Marquis Dance Club Series Declaration of Conformity
ενημέρωση: Οκτ 2019
100 KB Οκτ 2019
Simulation Data
  Έκδοση Μέγεθος Ανέβηκε
file type icon JBL Pro ALL CLF Files
έκδοση 12-10-21, ενημέρωση: Μαϊ 2023
12-10-21  20 MB Μαϊ 2023
Speaker Tunings
  Μέγεθος Ανέβηκε
file type icon Marquis Dance Club Series Tunings
ενημέρωση: Οκτ 2019
1 MB Οκτ 2019
Images
  Μέγεθος Ανέβηκε

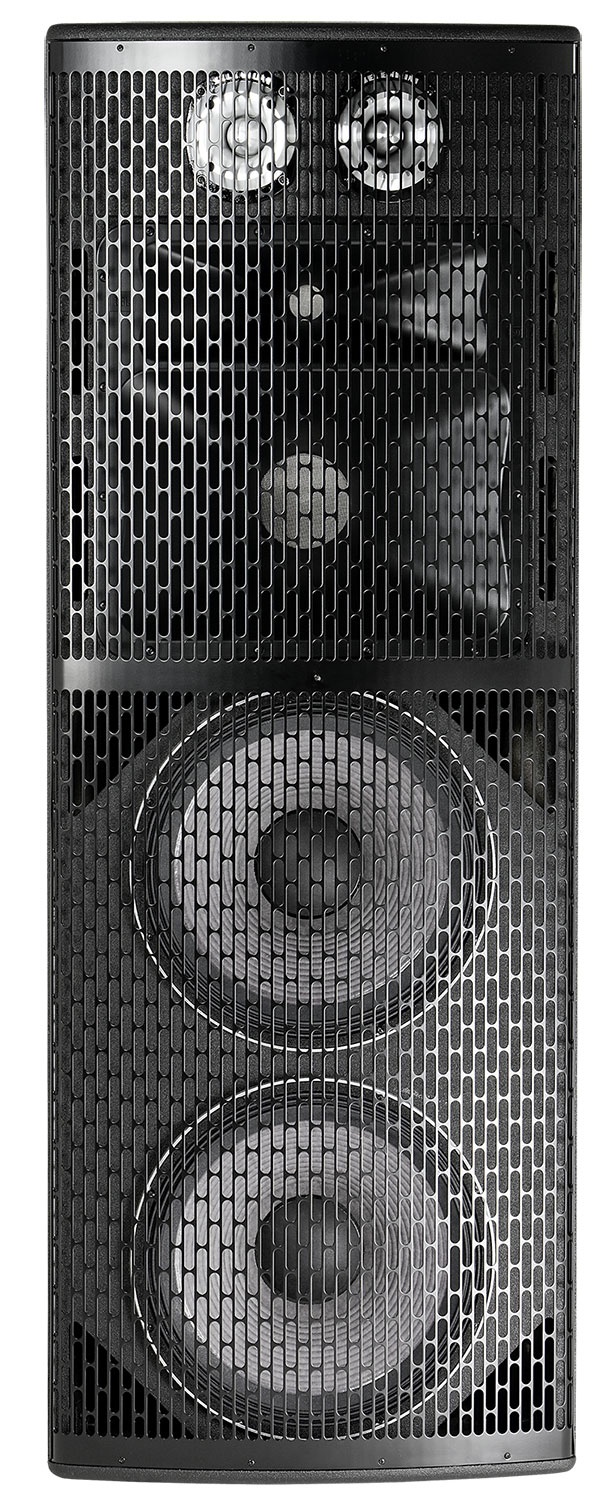

file type icon MD49 Hi-Res Image 2
ενημέρωση: Ιουλ 2019
300 KB Ιουλ 2019

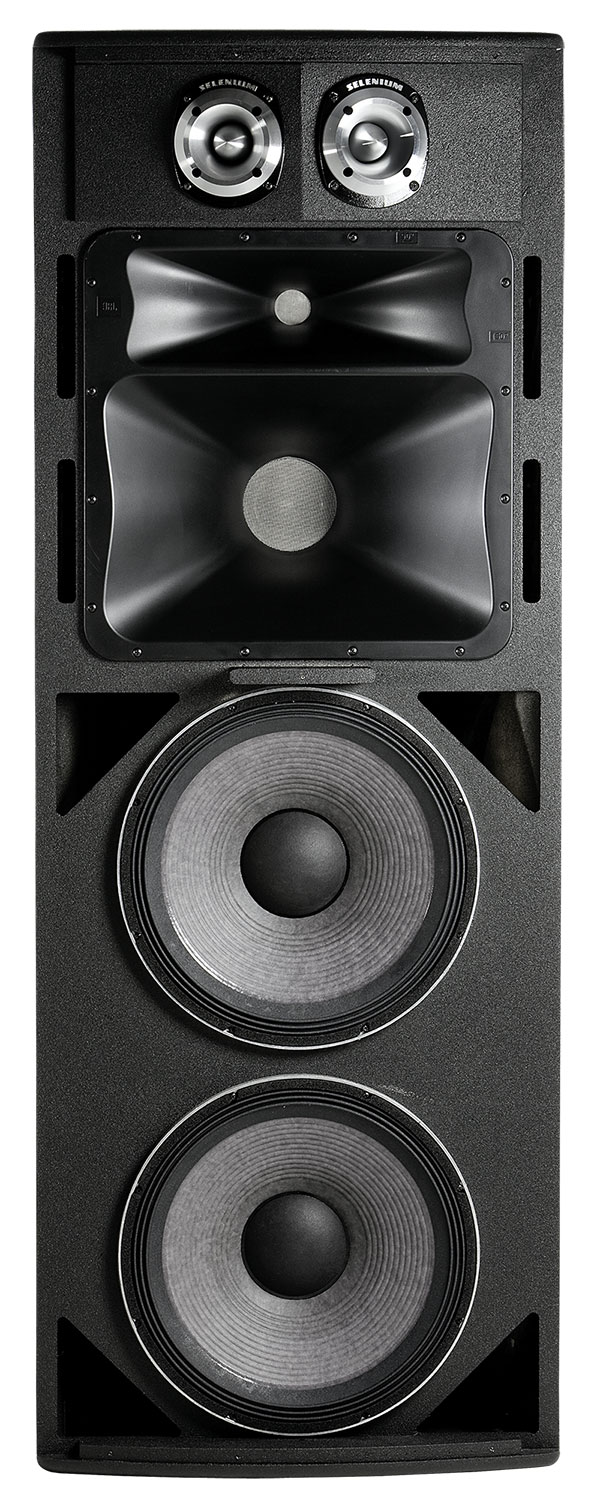

file type icon MD49 Hi-Res Image
ενημέρωση: Ιουλ 2019
200 KB Ιουλ 2019

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range (-10dB) 42 Hz – 20 kHz
Power Rating LF: 1600 W / MF: 350 WHF: 75 WUHF: 130 W
Coverage Pattern 90° x 50°, rotatable waveguide
Frequency Response (±3 dB) 48 Hz – 19 kHz
Directivity Factor (Q) 10
Directivity Index (DI) 10 dB
Crossover Modes Quad-amp
Crossover Frequencies 270 Hz, 2.7 kHz, 10 kHz
System Impedance LF: 4 Ohms MF: 8 Ohms HF: 8 OhmsUHF: 4 Ohms
System Power Rating LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m) LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver 2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance 4 ohms
LFD Sensitivity 101 dB SPL, s.83V (2W) @ 1m (3.3 ft)
Midrange Driver JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance 8 ohms
MD Sensitivity 112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance 8 ohms
HFD Sensitivity 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide PT-K95MH
Super Tweeter 2 x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance 4 ohms
ST Sensitivity (1W @ 1m) 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment 13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish Black DuraFlex™ finish.
Grille Powder coated 14 gauge perforated steel.
Input Connector NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation) 1524.0 x 559.8 x 655.3 mm(60.0 x 22 x 25.8 in)
Net Weight 65.8 kg (145 lb)
Optional Accessories M10 x 35 mm forged shoulder eyebolts with washers.
