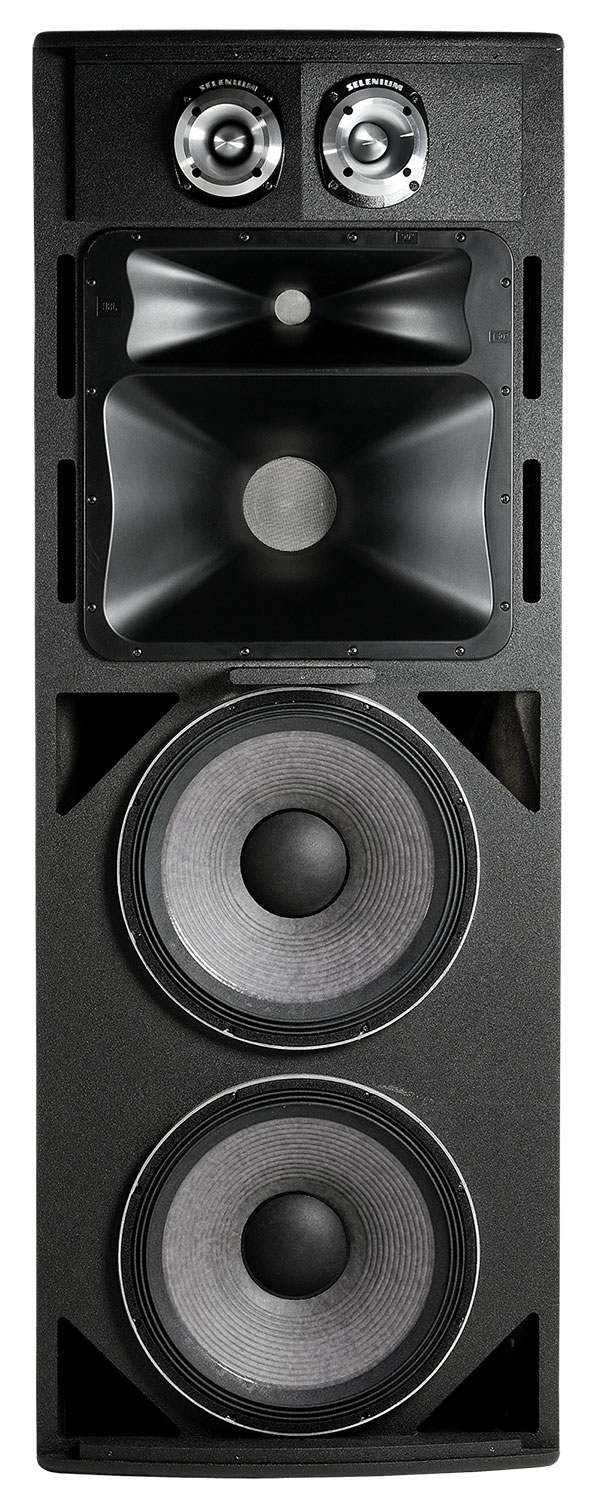

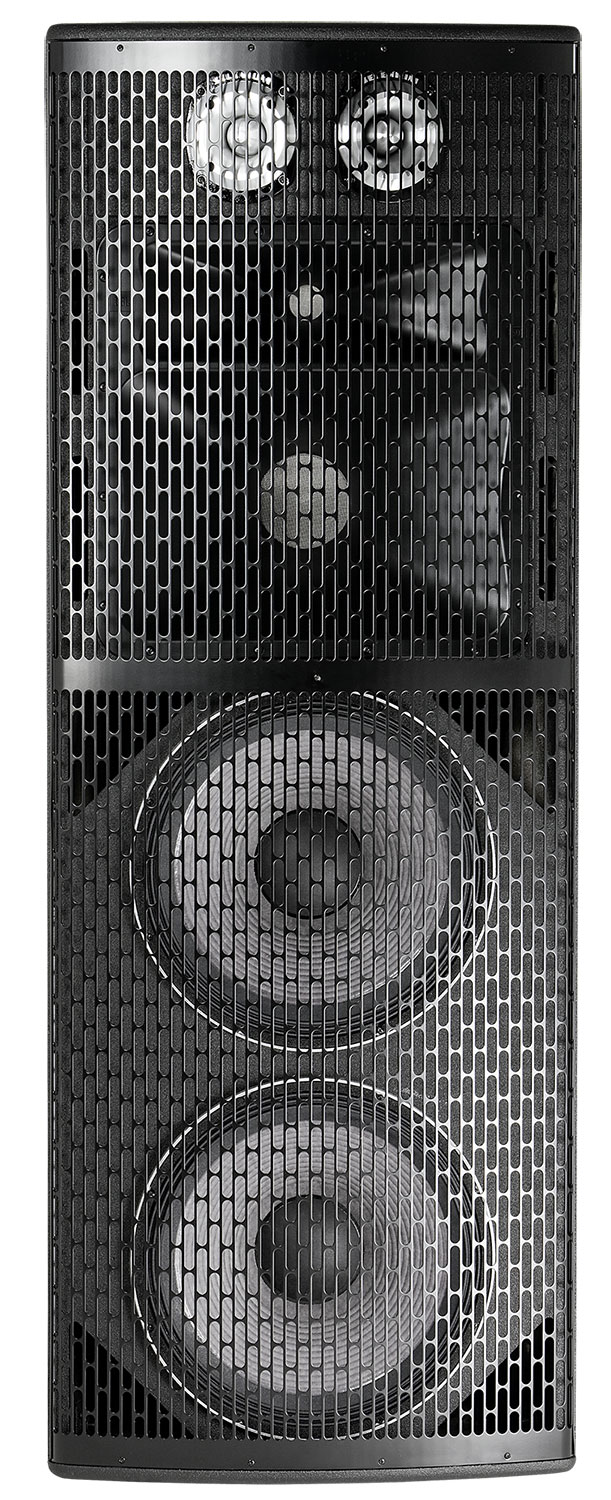

JBL Professional MD49

더 큰 이미지

2개의 15" 저주파 드라이버가 장착된 고출력 4-웨이 스피커

JBL의 Marquis Dance Club Series는 댄스 클럽 시장을 위해 특별히 설계된 최첨단 스피커 시스템 제품군입니다. MD49는 듀얼 2265H Differential Drive 트랜스듀서, CMCD82H 8" 중음역 드라이버, 2432H 3" 다이어프램 컴프레션 드라이버, 듀얼 ST400 슈퍼 트위터를 활용한 고출력 90° x 50° 듀얼 15" 저주파 시스템입니다. Marquis Series의 모든 스피커는 전례 없는 충실도, 명료성, 그리고 탁월한 순수함을 제공합니다.

기능

듀얼 JBL 2265H 3" 듀얼 보이스 코일 – 듀얼 마그네틱 갭 Differential Drive® 우퍼
JBL CMCD-82H 8" 콘 미드레인지 컴프레션 드라이버
JBL 2432H 3" 다이어프램, 1.5" 출구 컴프레션 드라이버
90° x 50° PT™ Progressive Transition 웨이브가이드
듀얼 JBL Selenium ST400 슈퍼 트위터
4-웨이 쿼드 앰프 시스템

적용 분야

고급 댄스 클럽
고에너지 댄스 음악이 필요한 모든 장소

다운로드

문서

	언어	크기	업로드됨
Marquis Dance Brochure 업데이트됨: 2026년 4월월		538KB	2026년 4월월
MD49 Spec Sheet 업데이트됨: 2026년 4월월		546KB	2026년 4월월

Data Sheets

	크기	업로드됨
MD49 Spec Sheet 업데이트됨: 2019년 10월월	546KB	2019년 10월월

Specifications

	크기	업로드됨
Marquis Dance Club Series Spec Sheets 업데이트됨: 2019년 7월월	3.97MB	2019년 7월월

Brochures

	크기	업로드됨
Marquis Dance Club Series Brochure 업데이트됨: 2019년 7월월	538KB	2019년 7월월

CAD Drawings

	크기	업로드됨
Marquis Dance Series Customer Drawings PDF 업데이트됨: 2019년 10월월	205KB	2019년 10월월
Marquis Dance Series 3D DXF Drawings 업데이트됨: 2019년 10월월	10.4MB	2019년 10월월
Marquis Dance Series 2D DXF Drawings 업데이트됨: 2019년 10월월	612KB	2019년 10월월

Compliances

	크기	업로드됨
Marquis Dance Club Series Declaration of Conformity 업데이트됨: 2019년 10월월	144KB	2019년 10월월

Simulation Data

	버전	크기	업로드됨
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트됨: 2023년 5월월	12-10-21	24MB	2023년 5월월

Speaker Tunings

	크기	업로드됨
Marquis Dance Club Series Tunings 업데이트됨: 2019년 10월월	1.47MB	2019년 10월월

Images

	크기	업로드됨
MD49 Hi-Res Image 2 업데이트됨: 2019년 7월월	306KB	2019년 7월월
MD49 Hi-Res Image 업데이트됨: 2019년 7월월	226KB	2019년 7월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 WHF: 75 WUHF: 130 W
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	10
Directivity Index (DI)	10 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.7 kHz, 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 OhmsUHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, s.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K95MH
Super Tweeter	2 x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity (1W @ 1m)	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 655.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
