JBL Professional MD52

Imagens Grandes

Sistema de Caixa Acústica Full-Range 2 Vias com 1 x 12" LF

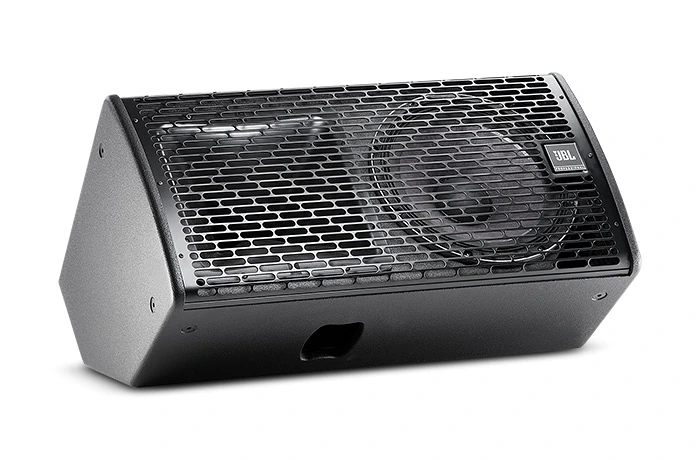

A série Marquis Dance Club da JBL é uma família de última geração de sistemas de caixa acústica projetada especificamente para o Mercado de Casas Noturnas. O MD52 também foi desenvolvido para o DJ móvel que necessita de um sistema portátil leve e de alta fidelidade. O enclosure multi-ângulo apresenta um ângulo de 45° em um lado para uso como monitor de piso na orientação horizontal e está equipado com alças, um suporte de poste no painel inferior. MD52 é um sistema passivo full-range 2 vias de 12" com potência média 90° x 50°, utilizando transdutores Differential Drive 262H e um driver de compressão 2408H-1 com diafragma de 1,5" para resposta de alta frequência suave com baixa distorção. Todas as caixas acústicas da série Marquis oferecem fidelidade sem precedentes, clareza e pureza impressionante.

Recursos

Woofers JBL 262H Differential Drive® de bobina de voz dupla 2" – gap magnético duplo
Driver de compressão JBL 2408H-1 com diafragma de 1.5" e saída de 1"
Guia de onda PT™ Progressive Transition rotável 90° x 50°
Soquete para montagem em poste para aplicações portáteis

Aplicações

Casas noturnas sofisticadas
DJ móvel
Reforço de som ao vivo

Downloads

Documentos

	Idioma	Tamanho	Enviado
Marquis Dance Brochure atualizado: abr 2026		538 KB	abr 2026
MD52 Spec Sheet atualizado: abr 2026		300 KB	abr 2026

Data Sheets

	Tamanho	Enviado
MD52 Spec Sheet atualizado: out 2019	300 KB	out 2019

Specifications

	Tamanho	Enviado
Marquis Dance Club Series Spec Sheets atualizado: jul 2019	3,97 MB	jul 2019

Brochures

	Tamanho	Enviado
Marquis Dance Club Series Brochure atualizado: jul 2019	538 KB	jul 2019

CAD Drawings

	Tamanho	Enviado
Marquis Dance Series 2D DXF Drawings atualizado: out 2019	612 KB	out 2019
Marquis Dance Series 3D DXF Drawings atualizado: out 2019	10,4 MB	out 2019
Marquis Dance Series Customer Drawings PDF atualizado: out 2019	205 KB	out 2019

Compliances

	Tamanho	Enviado
Marquis Dance Club Series Declaration of Conformity atualizado: out 2019	144 KB	out 2019

Images

	Tamanho	Enviado

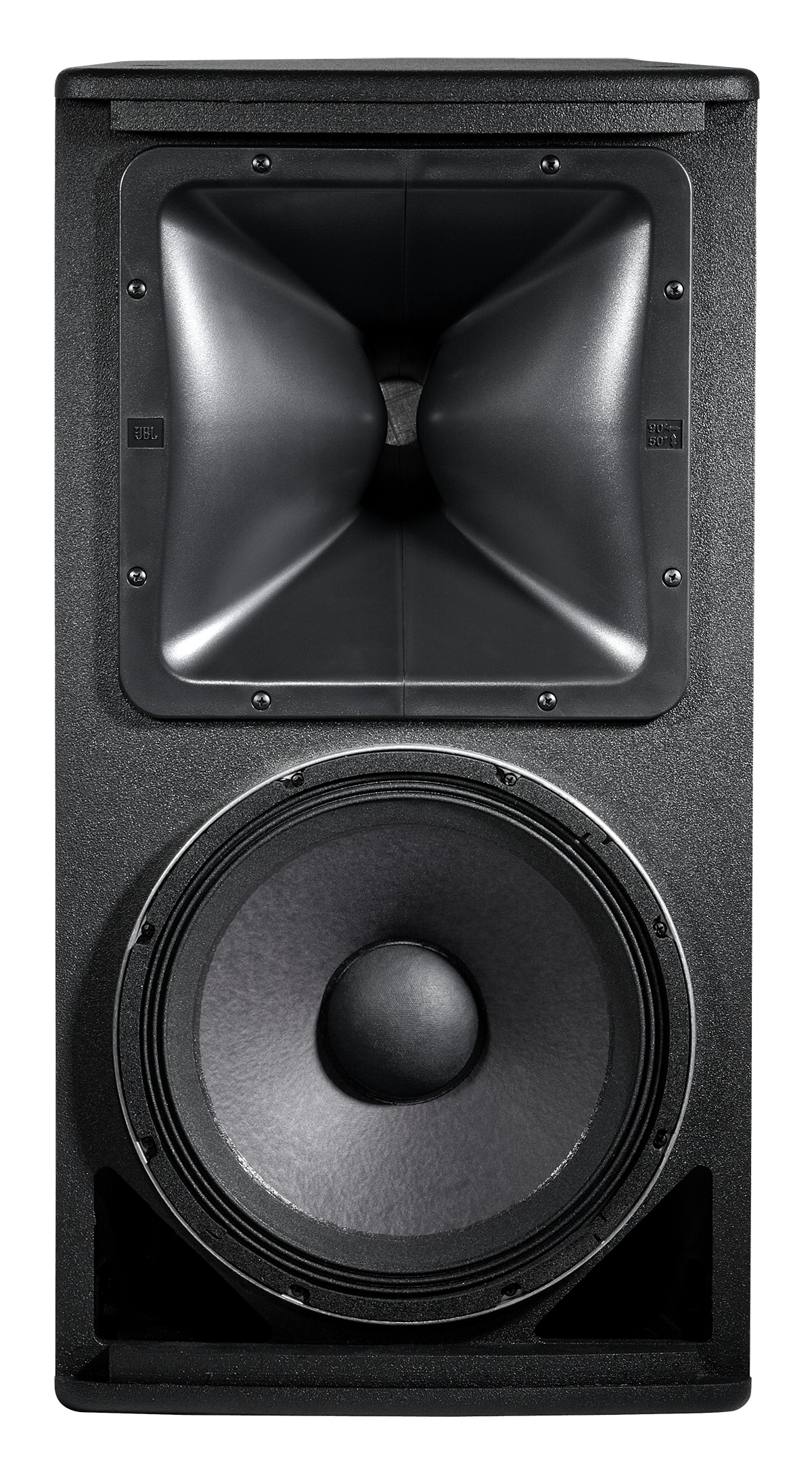

MD52 Hi-Res Image atualizado: jul 2019	912 KB	jul 2019

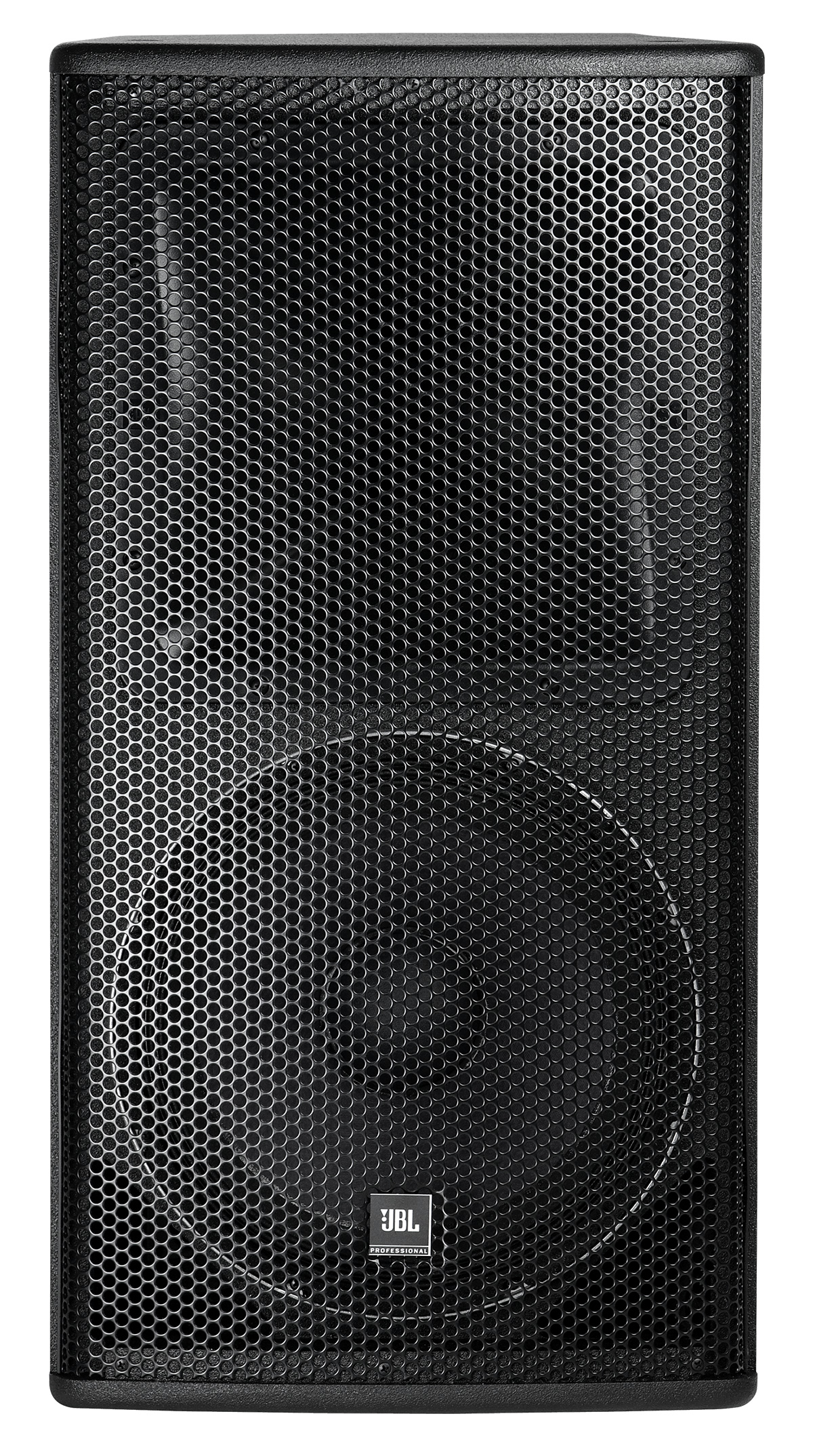

MD52 Hi-Res Image 2 atualizado: jul 2019	1,21 MB	jul 2019

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
PADRÃO DE COBERTURA	90° x 50°, rotatable waveguide
RESPOSTA EM FREQUÊNCIA (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Acabamento	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
CONEXÕES DE ENTRADA	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
PESO LÍQUIDO	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
