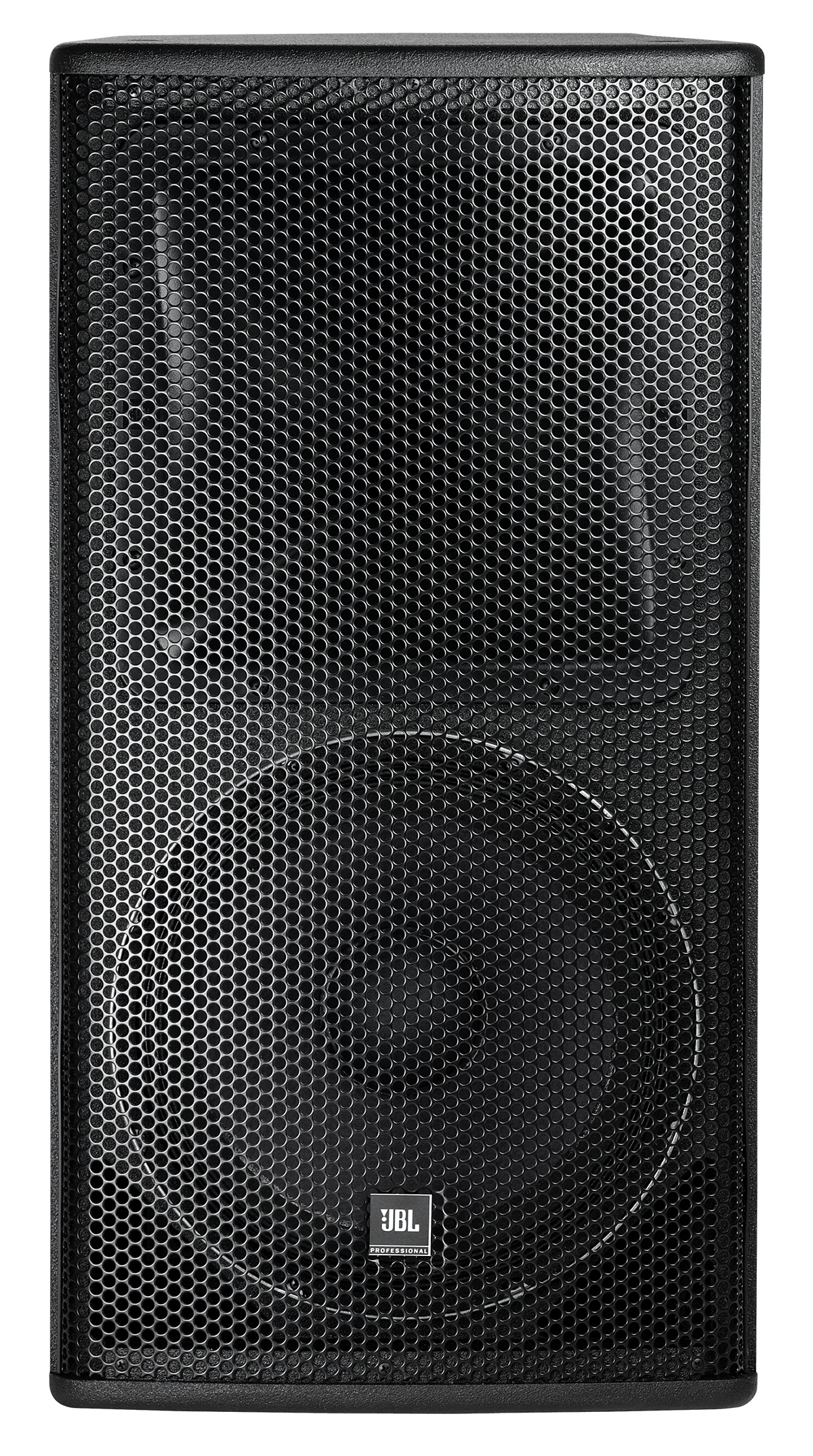

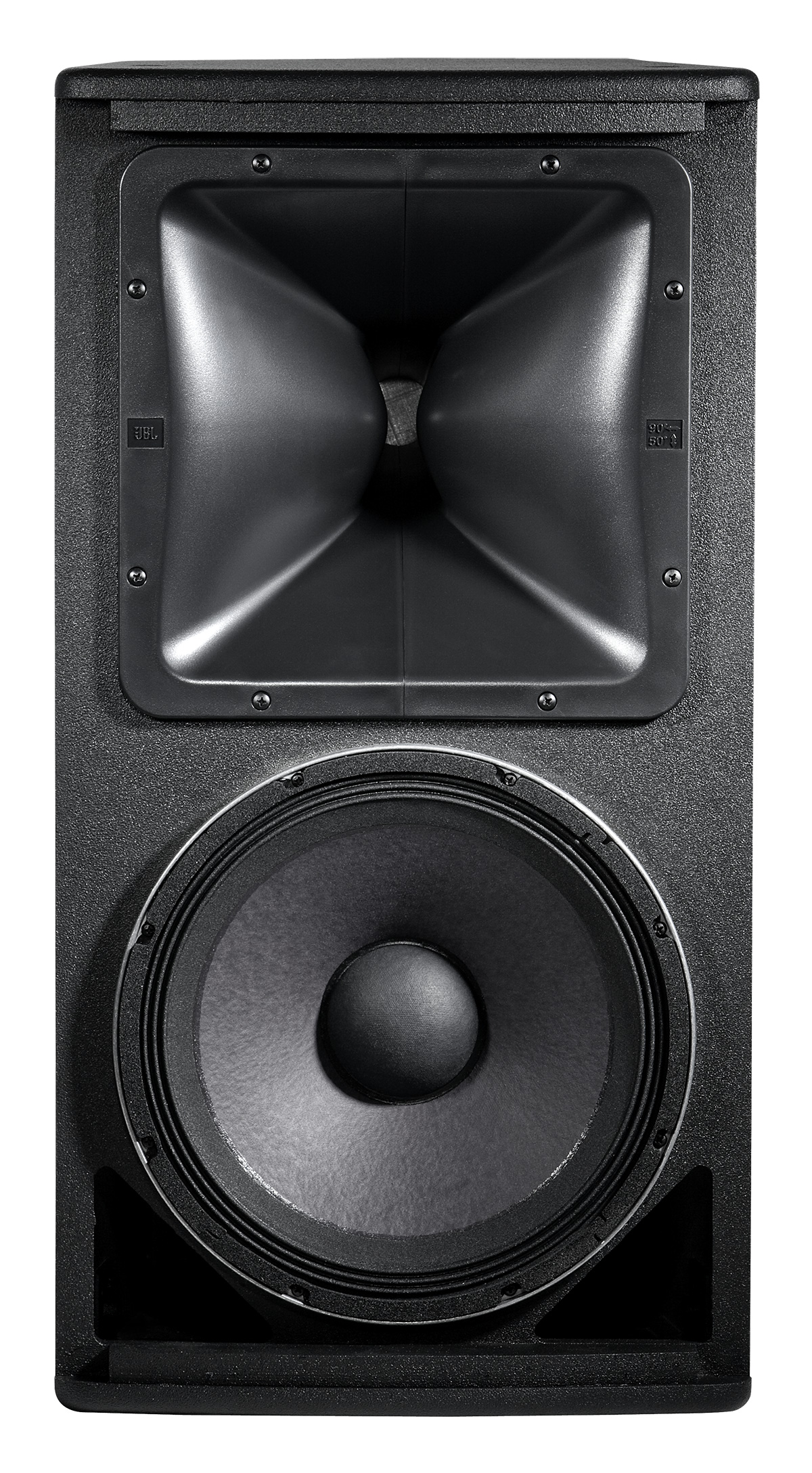

JBL Professional MD52

Större bilder

2-vägs fullspektrum-högtalarsystem med 1 x 12" lågfrekvens

JBL:s Marquis Dance Club Series är en toppmodern serie högtalarsystem designad specifikt för dansklubbar. MD52 är också designad för mobila DJ:ar som kräver ett lätt, högkvalitativt portabelt system. Det flervinklade höljandet har en 45°-vinkel på ena sidan för användning som golvmonitor i horisontell orientering och är försett med handtag och en staplingskupning på bottenplattan. MD52 är ett mediumeffekt 90° x 50°, 12" 2-vägs helt passivt fullspektrum-system som använder 262H Differential Drive-transducrar och en 2408H-1 kompressionsdrivrutin med 1,5" membran för smidig låg-distorsions högfrekvenssvar. Alla högtalare i Marquis-serien erbjuder oöverträffad återgivning, klarhet och andedräktstagande renhet.

Funktioner

JBL 262H 2" dubbel voice coil – dubbel magnetgap Differential Drive® woofers
JBL 2408H-1 1.5" membran, 1" utgång kompressionsdrivare
90° x 50° roterbar PT™ Progressive Transition vågledare
Polmonteringsfäste för bärbara tillämpningar

Tillämpningar

Sofistikerade dansklubbar
Mobil DJ
Live-förstärkning av ljud

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
Marquis Dance Brochure uppdaterad: apr 2026		538 KB	apr 2026
MD52 Spec Sheet uppdaterad: apr 2026		300 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
MD52 Spec Sheet uppdaterad: okt 2019	300 KB	okt 2019

Specifications

	Storlek	Uppladdat
Marquis Dance Club Series Spec Sheets uppdaterad: jul 2019	3,97 MB	jul 2019

Brochures

	Storlek	Uppladdat
Marquis Dance Club Series Brochure uppdaterad: jul 2019	538 KB	jul 2019

CAD Drawings

	Storlek	Uppladdat
Marquis Dance Series 2D DXF Drawings uppdaterad: okt 2019	612 KB	okt 2019
Marquis Dance Series 3D DXF Drawings uppdaterad: okt 2019	10,4 MB	okt 2019
Marquis Dance Series Customer Drawings PDF uppdaterad: okt 2019	205 KB	okt 2019

Compliances

	Storlek	Uppladdat
Marquis Dance Club Series Declaration of Conformity uppdaterad: okt 2019	144 KB	okt 2019

Images

	Storlek	Uppladdat
MD52 Hi-Res Image uppdaterad: jul 2019	912 KB	jul 2019
MD52 Hi-Res Image 2 uppdaterad: jul 2019	1,21 MB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connectors	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
Net Weight	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
