JBL Professional MD52

Größere Bilder

2-Wege-Vollfrequenzbereichs-Lautsprechersystem mit 1 x 12" Tieftonlautsprecher

JBL's Marquis Dance Club Series ist eine hochmoderne Familie von Lautsprechersystemen, speziell für den Dance-Club-Markt entwickelt. Das MD52 wurde auch für mobile DJs konzipiert, die ein leichtes, hochwertig klingendes tragbares System benötigen. Das mehrkantiges Gehäuse verfügt über einen 45°-Winkel auf einer Seite zur Verwendung als Bodenmonitor in horizontaler Ausrichtung und ist mit Griffen sowie einer Stativbefestigungsbuchse auf der Bodenseite ausgestattet. Das MD52 ist ein mittelstarkes 90° x 50°, 12" 2-Wege-Vollfrequenzbereichs-System mit passiver Bauweise, das 262H Differential Drive-Wandler und einen 2408H-1 Kompressionstreiber mit 1,5" Membran für sanfte, verzerrungsarme Hochfrequenzwiedergabe nutzt. Alle Lautsprecher der Marquis Series bieten beispiellose Klangtreue, Klarheit und atemberaubende Reinheit.

Eigenschaften

JBL 262H 2" Dual-Voice-Coil – Dual-Magnetic-Gap Differential Drive® Tieftöner
JBL 2408H-1 1.5" Membran, 1" Austritt Kompressionstreiber
90° x 50° drehbarer PT™ Progressive Transition Wellenleiter
Stangenmontage-Buchse für mobile Anwendungen

Anwendungen

Gehobene Tanzclubs
Mobile DJ
Live-Beschallung

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
Marquis Dance Brochure aktualisiert: Apr 2026		538 KB	Apr 2026
MD52 Spec Sheet aktualisiert: Apr 2026		300 KB	Apr 2026

Data Sheets

	Größe	Hochgeladen
MD52 Spec Sheet aktualisiert: Okt 2019	300 KB	Okt 2019

Specifications

	Größe	Hochgeladen
Marquis Dance Club Series Spec Sheets aktualisiert: Jul 2019	3,97 MB	Jul 2019

Brochures

	Größe	Hochgeladen
Marquis Dance Club Series Brochure aktualisiert: Jul 2019	538 KB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
Marquis Dance Series 2D DXF Drawings aktualisiert: Okt 2019	612 KB	Okt 2019
Marquis Dance Series 3D DXF Drawings aktualisiert: Okt 2019	10,4 MB	Okt 2019
Marquis Dance Series Customer Drawings PDF aktualisiert: Okt 2019	205 KB	Okt 2019

Compliances

	Größe	Hochgeladen
Marquis Dance Club Series Declaration of Conformity aktualisiert: Okt 2019	144 KB	Okt 2019

Images

	Größe	Hochgeladen

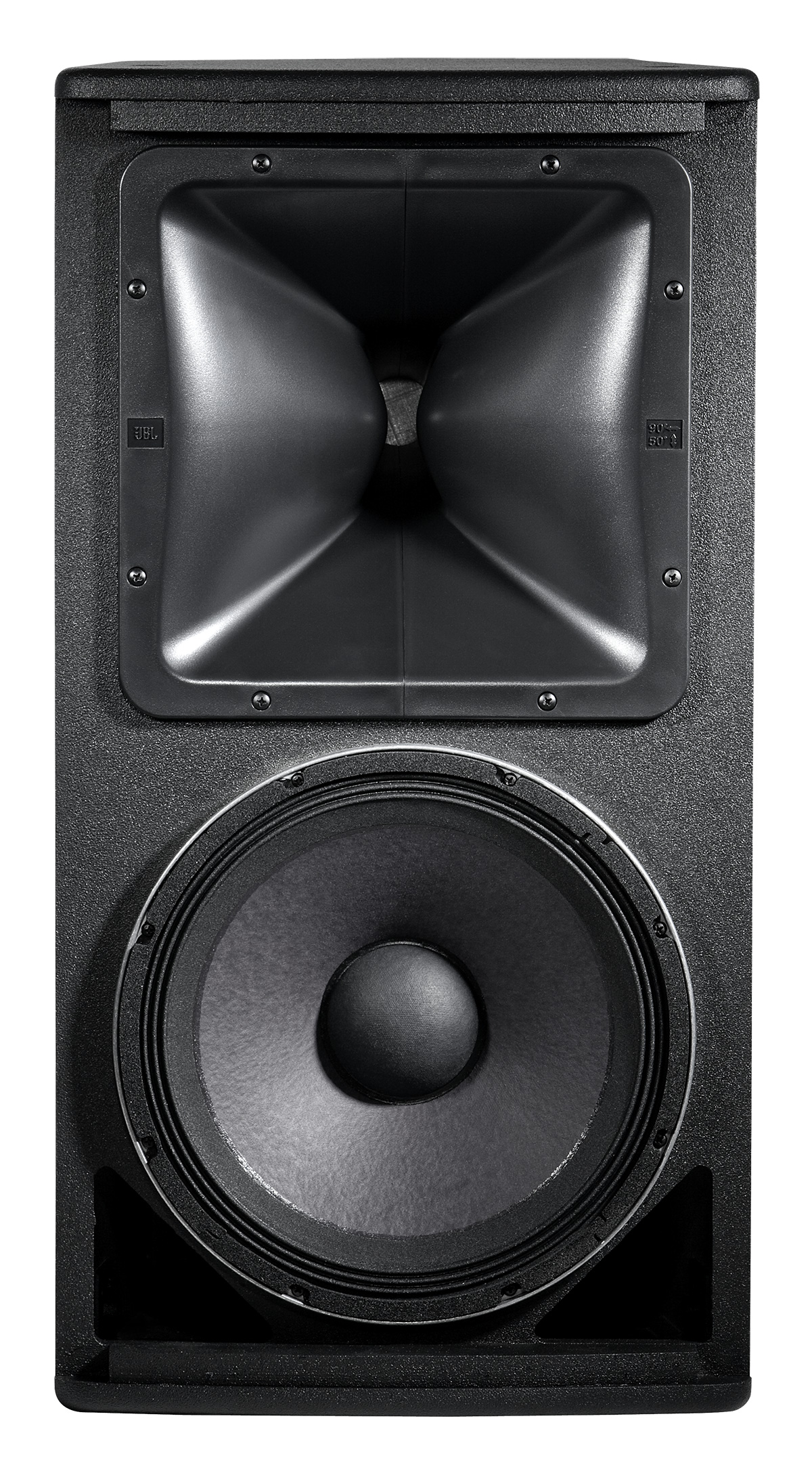

MD52 Hi-Res Image aktualisiert: Jul 2019	912 KB	Jul 2019

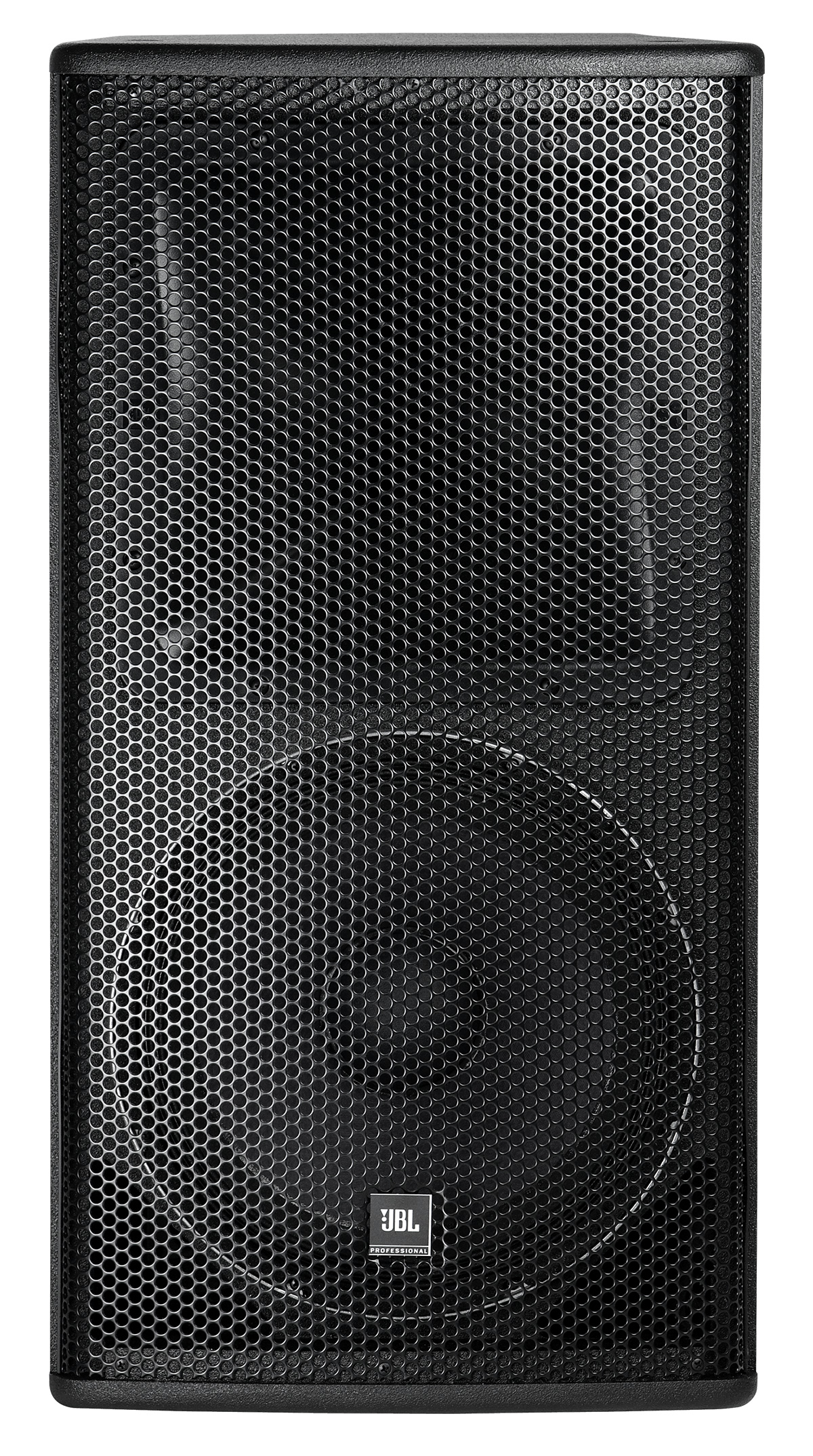

MD52 Hi-Res Image 2 aktualisiert: Jul 2019	1,21 MB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connectors	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
Net Weight	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
