JBL Professional MD52

Imágenes más grandes

Sistema de Altavoz de Rango Completo de 2 Vías con LF de 1 x 12"

La Serie Marquis Dance Club de JBL es una familia de sistemas de altavoces de última generación diseñada específicamente para el Mercado de Dance Clubs. El MD52 también está diseñado para el DJ móvil que requiere un sistema portátil ligero y de alta fidelidad. El recinto multiángulo presenta un ángulo de 45° en un lado para su uso como monitor de piso en orientación horizontal y está equipado con asas y una copa de montaje de poste en el panel inferior. MD52 es un sistema de potencia media de 90° x 50°, completamente pasivo de rango completo de 2 vías de 12" que utiliza transductores Differential Drive 262H y un controlador de compresión 2408H-1 con diafragma de 1.5" para una respuesta de alta frecuencia suave y de baja distorsión. Todos los altavoces de la Serie Marquis ofrecen una fidelidad sin precedentes, claridad y pureza impresionante.

Características

Woofers JBL 262H de 2" con bobina de voz dual – brecha magnética dual Differential Drive®
Controlador de compresión JBL 2408H-1 de 1.5" de diafragma, salida de 1"
Guía de ondas PT™ Progressive Transition rotable de 90° x 50°
Zócalo de montaje en poste para aplicaciones portátiles

Aplicaciones

Discotecas sofisticadas
DJ móvil
Refuerzo de sonido en vivo

Descargas

Documentos

	Idioma	Tamaño	Subido
Marquis Dance Brochure actualizado: abr 2026		538 KB	abr 2026
MD52 Spec Sheet actualizado: abr 2026		300 KB	abr 2026

Data Sheets

	Tamaño	Subido
MD52 Spec Sheet actualizado: oct 2019	300 KB	oct 2019

Specifications

	Tamaño	Subido
Marquis Dance Club Series Spec Sheets actualizado: jul 2019	3,97 MB	jul 2019

Brochures

	Tamaño	Subido
Marquis Dance Club Series Brochure actualizado: jul 2019	538 KB	jul 2019

CAD Drawings

	Tamaño	Subido
Marquis Dance Series 2D DXF Drawings actualizado: oct 2019	612 KB	oct 2019
Marquis Dance Series 3D DXF Drawings actualizado: oct 2019	10,4 MB	oct 2019
Marquis Dance Series Customer Drawings PDF actualizado: oct 2019	205 KB	oct 2019

Compliances

	Tamaño	Subido
Marquis Dance Club Series Declaration of Conformity actualizado: oct 2019	144 KB	oct 2019

Images

	Tamaño	Subido

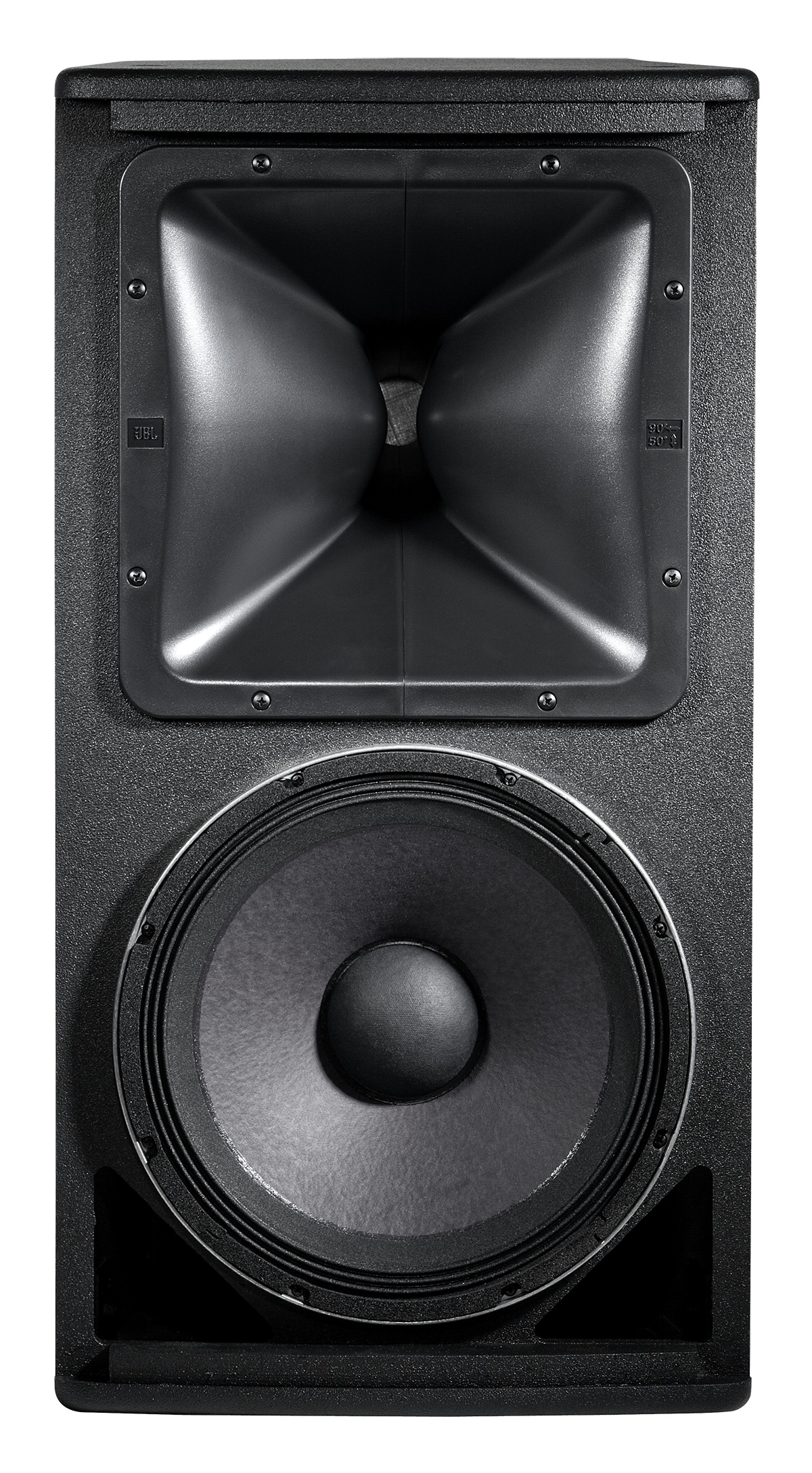

MD52 Hi-Res Image actualizado: jul 2019	912 KB	jul 2019

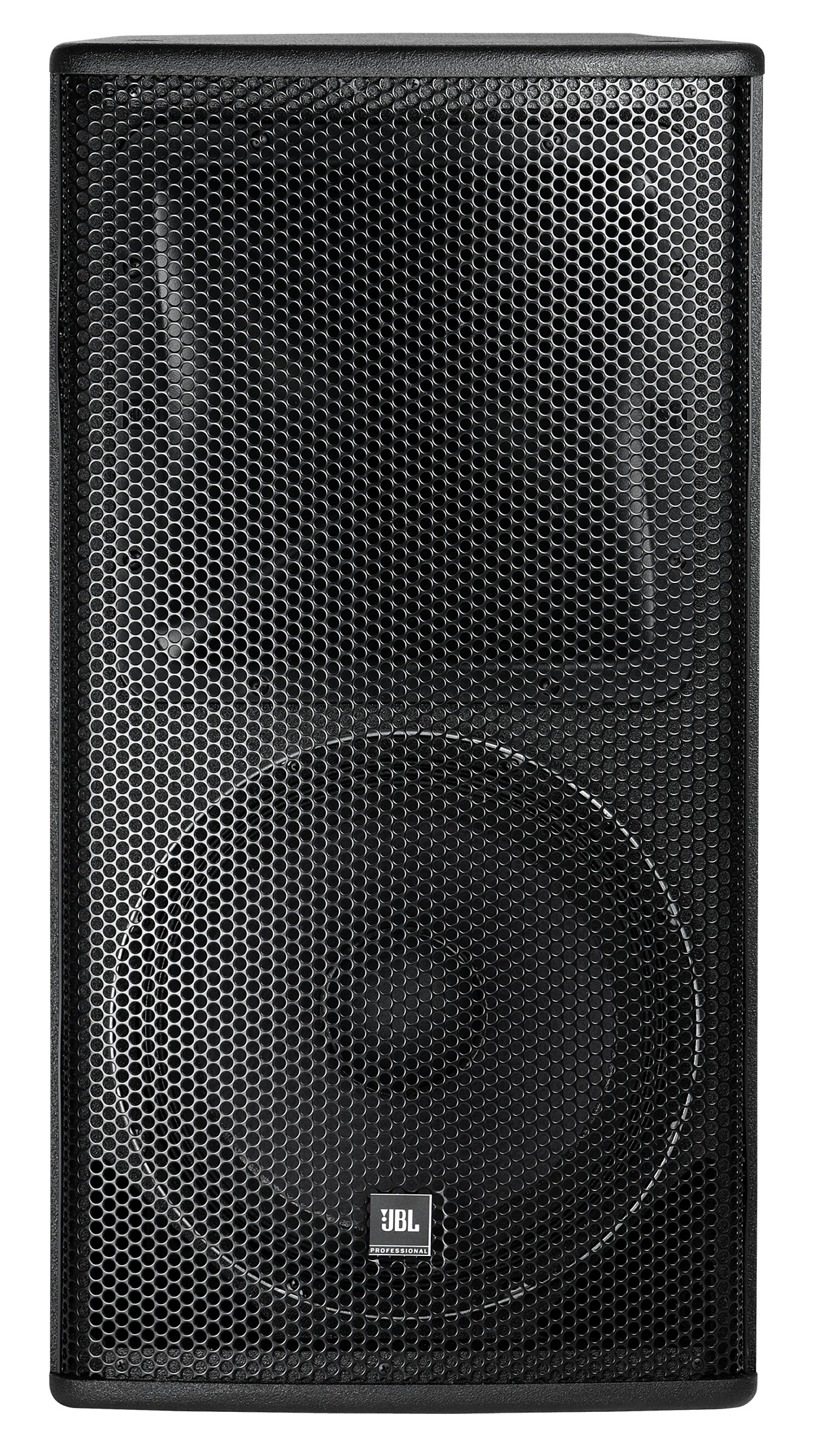

MD52 Hi-Res Image 2 actualizado: jul 2019	1,21 MB	jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
RESPUESTA DE FRECUENCIA (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Acabado	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
CONEXIONES DE ENTRADA	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
PESO NETO	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
