JBL Professional MD52

Immagini più grandi

Sistema Loudspeaker Full-Range a 2 Vie con 1 x 12" LF

La serie Marquis Dance Club di JBL è una famiglia all'avanguardia di sistemi loudspeaker progettata specificamente per il mercato dei Dance Club. L'MD52 è inoltre progettato per il DJ mobile che richiede un sistema portatile leggero e ad alta fedeltà. L'enclosure multiangolo presenta un angolo di 45° su un lato per l'uso come monitor da pavimento nell'orientamento orizzontale ed è dotato di maniglie e di una coppa di montaggio palo sul pannello inferiore. L'MD52 è un sistema passivo completamente full-range a 2 vie a medio potenza 90° x 50° da 12" che utilizza trasduttori Differential Drive 262H e un driver a compressione 2408H-1 con diaframma da 1,5" per una risposta in alta frequenza liscia a bassa distorsione. Tutti i loudspeaker della serie Marquis offrono fedeltà senza precedenti, chiarezza e purezza straordinaria.

Caratteristiche

Woofer JBL 262H 2" a doppio avvolgimento vocale – doppio traferro Differential Drive®
Driver a compressione JBL 2408H-1 diaframma 1.5", uscita 1"
Guida d'onda PT™ Progressive Transition 90° x 50° rotabile
Attacco a palo per applicazioni portatili

Applicazioni

Discoteche sofisticate
DJ mobile
Rinforzo sonoro dal vivo

Download

Documenti

	Lingua	Dimensione	Caricato
Marquis Dance Brochure aggiornato: apr 2026		538 KB	apr 2026
MD52 Spec Sheet aggiornato: apr 2026		300 KB	apr 2026

Data Sheets

	Dimensione	Caricato
MD52 Spec Sheet aggiornato: ott 2019	300 KB	ott 2019

Specifications

	Dimensione	Caricato
Marquis Dance Club Series Spec Sheets aggiornato: lug 2019	3,97 MB	lug 2019

Brochures

	Dimensione	Caricato
Marquis Dance Club Series Brochure aggiornato: lug 2019	538 KB	lug 2019

CAD Drawings

	Dimensione	Caricato
Marquis Dance Series 2D DXF Drawings aggiornato: ott 2019	612 KB	ott 2019
Marquis Dance Series 3D DXF Drawings aggiornato: ott 2019	10,4 MB	ott 2019
Marquis Dance Series Customer Drawings PDF aggiornato: ott 2019	205 KB	ott 2019

Compliances

	Dimensione	Caricato
Marquis Dance Club Series Declaration of Conformity aggiornato: ott 2019	144 KB	ott 2019

Images

	Dimensione	Caricato

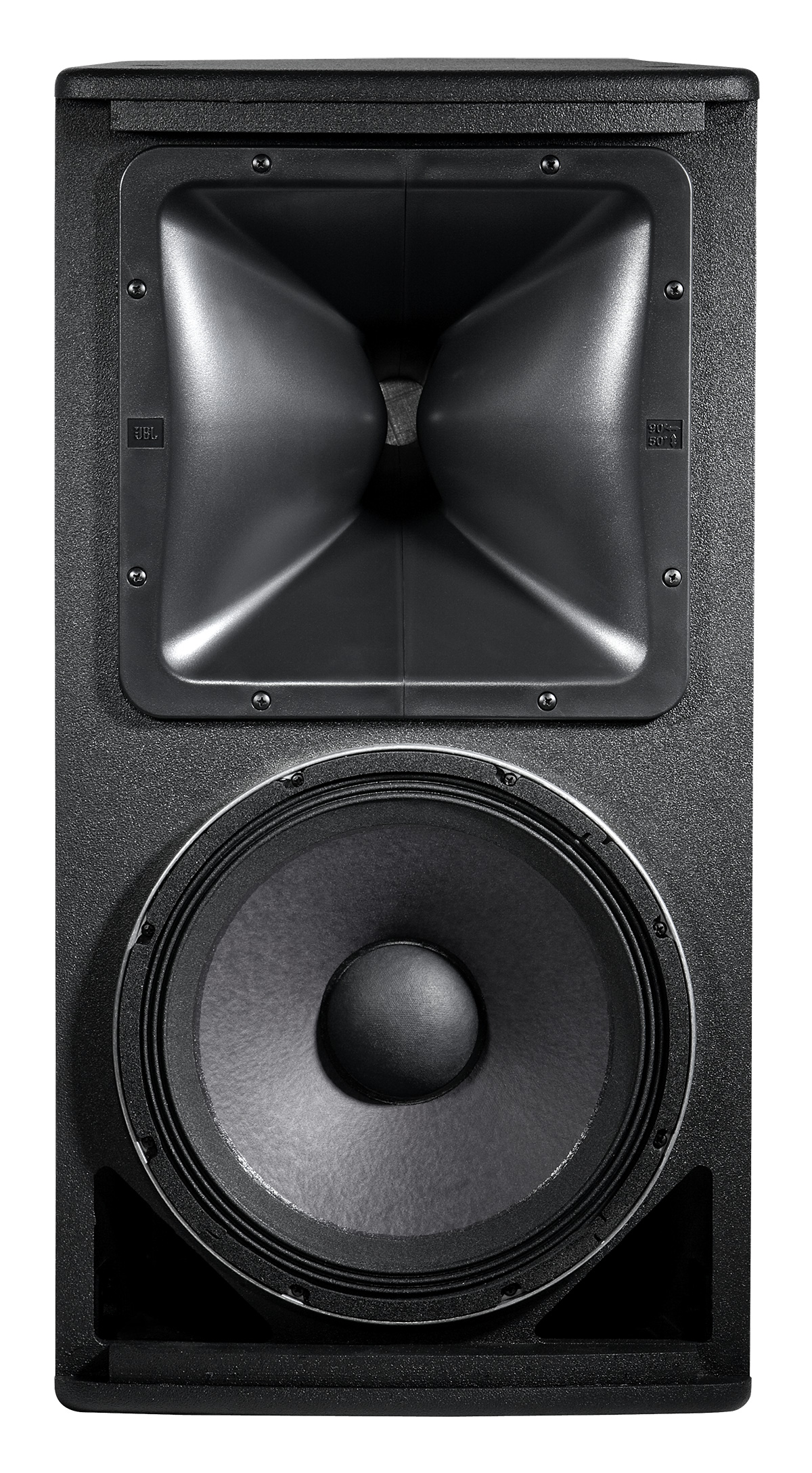

MD52 Hi-Res Image aggiornato: lug 2019	912 KB	lug 2019

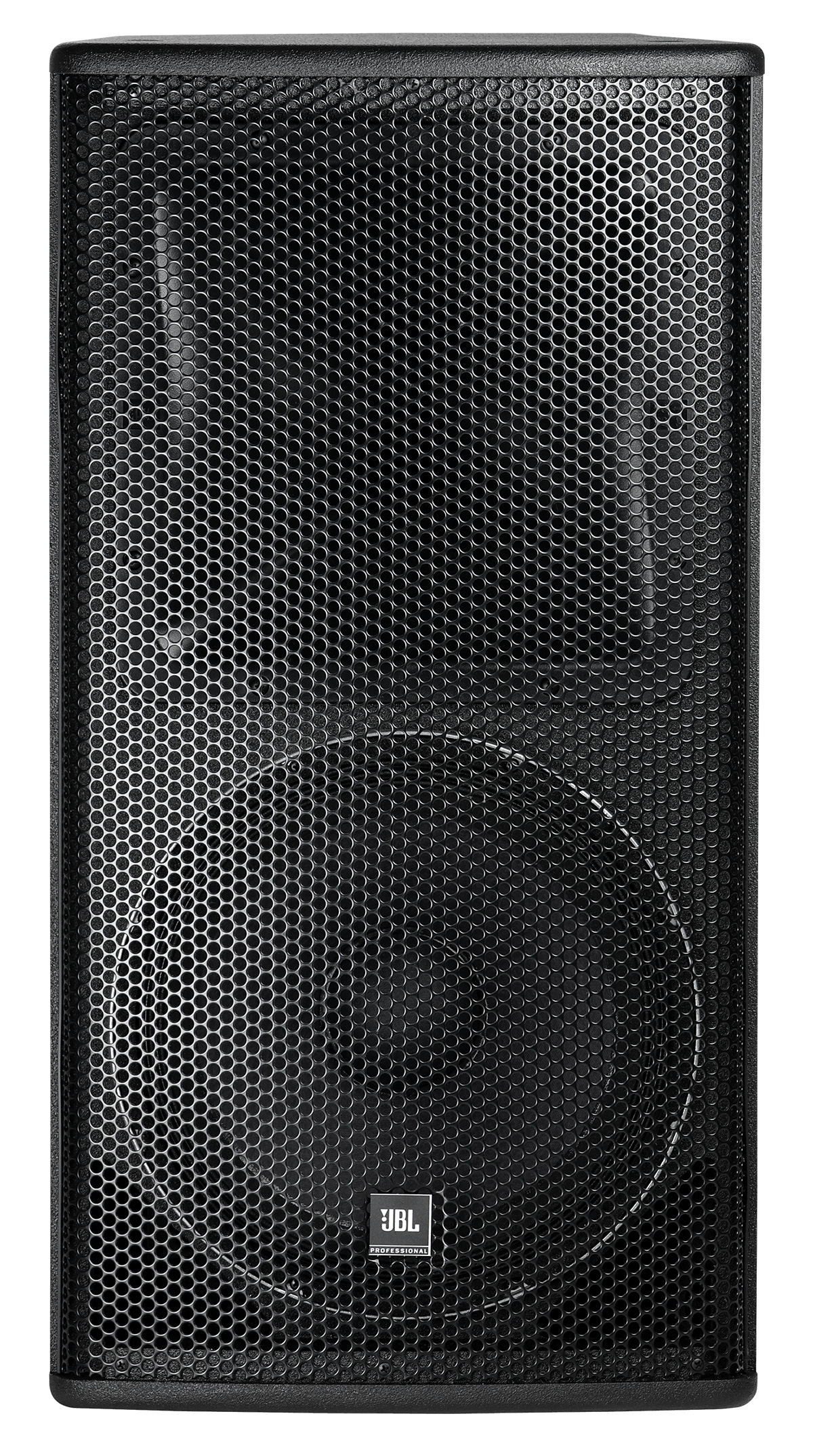

MD52 Hi-Res Image 2 aggiornato: lug 2019	1,21 MB	lug 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connectors	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
Net Weight	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
