MD49
Udgået

Højttalersystem med høj effekt og 4 veje med 2 x 15" LF-driver

MD49
Større billeder

High Power 4-Way Loudspeaker med 2 x 15" LF Driver

JBL's Marquis Dance Club Series er en state-of-the-art familie af højttalersystemer designet specifikt til Dance Club markedet. MD49 er et high-power 90° x 50° dual 15" low-frequency system, der udnytter dual 2265H Differential Drive transducere, CMCD82H 8" mid-range driver, 2432H 3" diaphragm compression driver og dual ST400 super tweeters. Alle højttalere i Marquis Series tilbyder hidtil uset troværdighed, klarhed og fantastisk renhed.



Funktioner

  • Dual JBL 2265H 3" dual voice coil – dual magnetic gap Differential Drive® woofers
  • JBL CMCD-82H 8" cone midrange compression driver
  • JBL 2432H 3" diaphragm, 1.5" exit compression driver
  • 90° x 50° PT™ Progressive Transition waveguide
  • Dual JBL Selenium ST400 Super Tweeters
  • 4-way quad-amplified system

Anvendelser

  • Sofistikerede danseklubber
  • Overalt hvor højenergidansmusik er påkrævet


Downloads

Dokumenter
  Sprog Størrelse Uploadet
file type icon Marquis Dance Brochure
en opdateret: apr 2026
en  538 kB apr 2026
file type icon MD49 Spec Sheet
en opdateret: apr 2026
en  546 kB apr 2026
Data Sheets
  Størrelse Uploadet
file type icon MD49 Spec Sheet
opdateret: okt 2019
546 kB okt 2019
Specifications
  Størrelse Uploadet
3,97 MB jul 2019
Brochures
  Størrelse Uploadet
538 kB jul 2019
CAD Drawings
  Størrelse Uploadet
205 kB okt 2019
10,4 MB okt 2019
612 kB okt 2019
Compliances
  Størrelse Uploadet
144 kB okt 2019
Simulation Data
  Version Størrelse Uploadet
file type icon JBL Pro ALL CLF Files
version 12-10-21, opdateret: maj 2023
12-10-21  24 MB maj 2023
Speaker Tunings
  Størrelse Uploadet
file type icon Marquis Dance Club Series Tunings
opdateret: okt 2019
1,47 MB okt 2019
Images
  Størrelse Uploadet

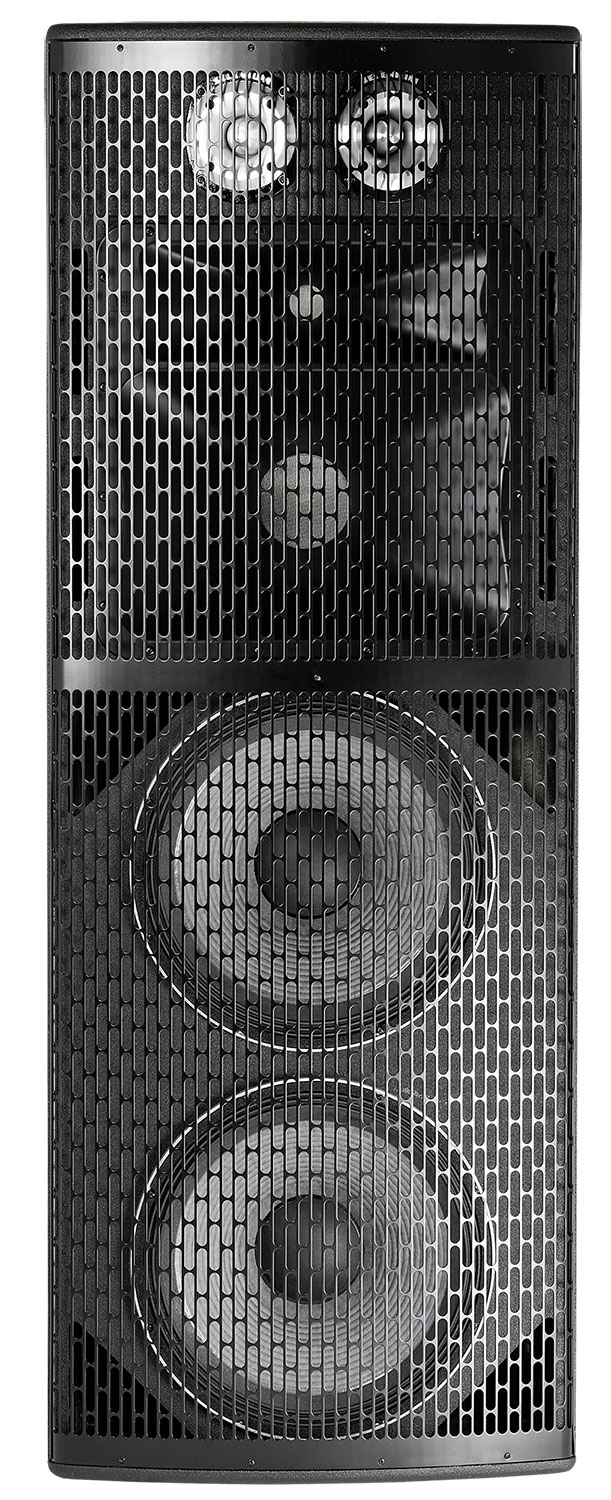

file type icon MD49 Hi-Res Image 2
opdateret: jul 2019
306 kB jul 2019

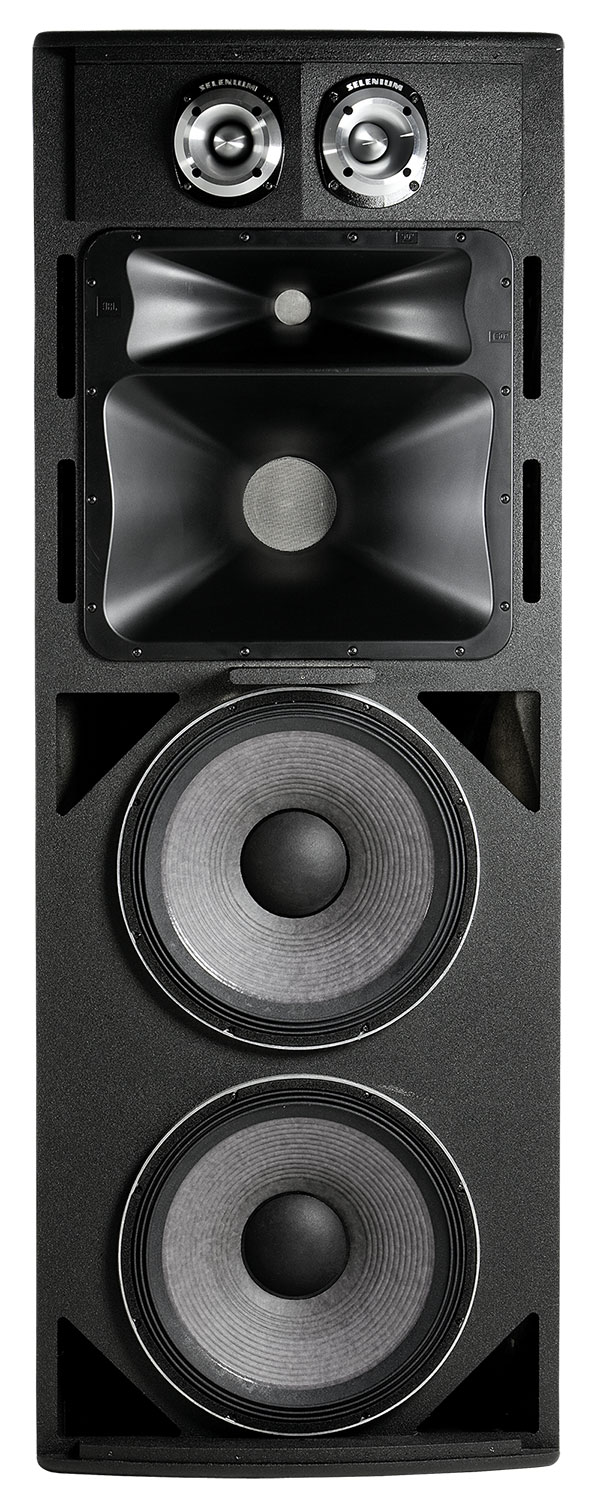

file type icon MD49 Hi-Res Image
opdateret: jul 2019
226 kB jul 2019

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB) 42 Hz – 20 kHz
Power Rating LF: 1600 W / MF: 350 WHF: 75 WUHF: 130 W
Coverage Pattern 90° x 50°, rotatable waveguide
Frequency Response (±3 dB) 48 Hz – 19 kHz
Directivity Factor (Q) 10
Directivity Index (DI) 10 dB
Crossover Modes Quad-amp
Crossover Frequencies 270 Hz, 2.7 kHz, 10 kHz
System Impedance LF: 4 Ohms MF: 8 Ohms HF: 8 OhmsUHF: 4 Ohms
System Power Rating LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m) LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver 2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance 4 ohms
LFD Sensitivity 101 dB SPL, s.83V (2W) @ 1m (3.3 ft)
Midrange Driver JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance 8 ohms
MD Sensitivity 112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance 8 ohms
HFD Sensitivity 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide PT-K95MH
Super Tweeter 2 x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance 4 ohms
ST Sensitivity (1W @ 1m) 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment 13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish Black DuraFlex™ finish.
Grille Powder coated 14 gauge perforated steel.
Input Connector NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation) 1524.0 x 559.8 x 655.3 mm(60.0 x 22 x 25.8 in)
Net Weight 65.8 kg (145 lb)
Optional Accessories M10 x 35 mm forged shoulder eyebolts with washers.
