8" Coaxial Ceiling Loudspeaker with HF Compression Driver
Control 328CT er udviklet fra bunden op til at levere exceptionel næste-generations ydeevne i et coaxialt punktkilde-design loftshøjttaler.
Større billeder
Funktioner
- Konsistent 120° bredbånds mønsterkontrol dækker et ekstremt stort område.
- Formet monteringsbaffel giver mønsterkontrollen fra et 300 mm (12 in) horn fra en 200 mm (8 in) driver.
- Komponenter
• 200 mm (8 in) bas med kevlar-forstærket membran og 50 mm (2 in) stemme-spole.
• 25 mm (1" udgang) kompressiondriver. - Ekstraordinær klarhed for tale og vokal med udvidet frekvensrespons til musik.
- 250 Watt effektbæreevne med meget høj følsomhed giver høj SPL-kapacitet.
- Avanceret højhældnings crossover-netværk for konstant dækning og glat, naturlig mellemtone.
- Rent, samtidsmoderne gitter og valgfrit bagkasse tilgængelig.
Downloads
Dokumenter
| Størrelse | |
Control 300 Brochure
opdateret: apr 2026
|
2,9 MB |
|
Control 328C_CT Spec Sheet
opdateret: apr 2026
|
720 kB |
|
Control 328C-CT Backcan Assembly Instructions
opdateret: apr 2026
|
539 kB |
|
Control 300 Transformer Bypass
opdateret: apr 2026
|
59,2 kB |
|
Control 300 Transformer Insertion Loss
opdateret: apr 2026
|
15,4 kB |
|
Control 300 User Guide
opdateret: apr 2026
|
2,02 MB |
Specifications
| Størrelse | |
|
|
720 kB |
Manuals
| Størrelse | |
|
|
59,2 kB |
|
|
15,4 kB |
Brochures
| Størrelse | |
|
|
23 MB |
|
|
2,9 MB |
|
|
21 MB |
CAD Drawings
| Størrelse | |
|
|
1,39 MB |
Compliances
| Størrelse | |
|
|
179 kB |
|
|
92,7 kB |
Software
| Størrelse | |
|
|
612 kB |
User Guides
| Størrelse | |
|
|
2,02 MB |
EASE Files
| Størrelse | |
|
|
1,08 MB |
Accessories
| Størrelse | |
|
|
570 kB |
Speaker Tunings
| Størrelse | |
|
|
557 kB |
Install Guides
| Størrelse | |
|
|
539 kB |
Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.
Reservedele og service
Specifikationer
| Frequency Range (-10dB) | 45 Hz – 18 kHz |
| Power Rating | See transformer taps |
| Transformer Taps | 68W, 34W, 17W, (& 8.5W @ 70V) |
| Frequency Response (±3 dB) | 60Hz – 16 kHz |
| Coverage Angle | 120° conical, constant directivity |
| Impedance | 8 ohms |
| Directivity Factor (Q) | 7.0 (Avg 1k - 16kHz) |
| Directivity Index (DI) | 8.5dB (Avg 1k - 16kHz) |
| Sensitivity | 93 dB (1 kHz - 16 kHz) |
| Maximum SPL (1m) | 118 dB (top 70V/100V tap) |
| Crossover Network | 1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate |
| Dimensions (H x W x D) | 305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 218 mm (8.6 in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, round, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 310 mm (12.2 in) diameter (for MTC-300BB8 backcan) |
| Included Accessories | Ported baffle pre-attached, plus transformer on 328CT. |
| Optional Accessories | MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet) |
| Plenum Usage | Yes, with accessory backcan |
Tilbehør

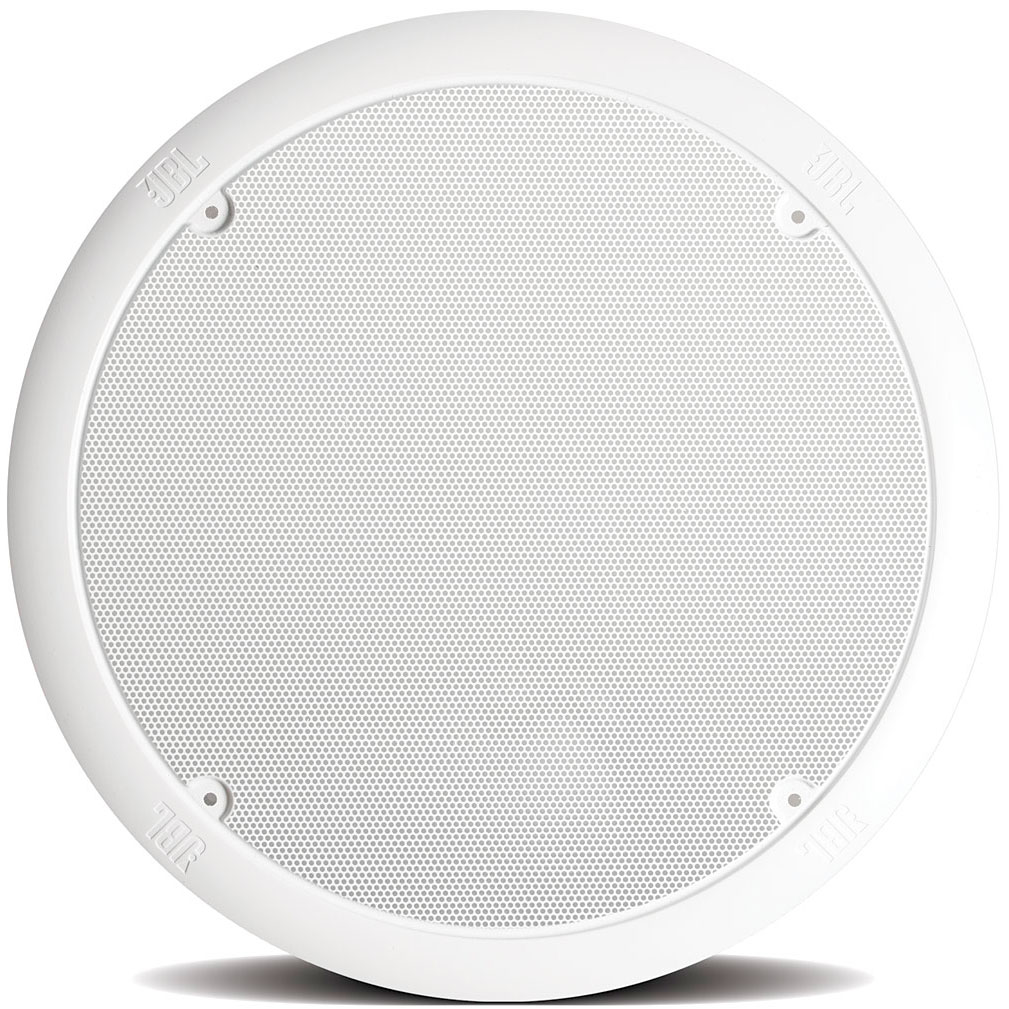

MTC-RG6/8 | Rundt gitter til Control 200 og Control 300 Series
Større billeder
Rundgitter til Control 200 og Control 300-serien
- Robust 19-gauge metalkonstruktion for varig pålidelighed.
- Sculpted design for et elegant udseende og perfekt til enhver indretning eller arkitektonisk setting.
- Zinkforniklet overflade giver rust- og ridseresistance for års vedligeholdelsesfri brug.
- Pulverlakeret slutfinish minimerer ridser og kan nemt males om for at passe til enhver rumsfarve.
Dokumentation
-
MTC-RG6/8 Spec Sheet
[79,8 kB]
-
Control 227C Install Sheet
[590 kB]
-
MTC-RG6/8 Hi Res Photo
[212 kB]
-
Brackets Declaration of Conformity
[141 kB]
MTC-SG6/8 | Kvadratisk gitter til Control 200 og Control 300 serien
Større billeder
Kvadratisk Gitter til Control 200 og Control 300 Series
- Robust 19 gauge metalkonstruktion for vedvarende pålidelighed.
- Skulpturel design for elegant udseende og perfekt til ethvert indretning eller arkitektonisk miljø.
- Zinkbelægning giver en rust- og kratslibningsresistent overflade i mange år uden vedligeholdelse.
- Pulverlakeret maling minimerer ridser og kan nemt omales for at passe til ethvert rumfarve.
Dokumentation
-
MTC-SG6/8 Spec Sheet
[557 kB]
-
MTC-SG6/8 Hi Res
[337 kB]
MTC-TB6/8 | Tile Bridge til Control 200 og Control 300 Series
Større billeder
Tile Bridge til Control 200 og Control 300 Series
- Robust 18-gauge stålkonstruktion med epoxidbaseret pulverlakering.
- Over-The-Grid-design reducerer lydoverførsel til loftsgitter og minimerer dermed vibration.
- 310 mm (12,2 tommer) åbning, der passer til både Control 328C/CT og Control 227C/CT modeller.
- Passer til 610 mm (24 tommer) og 600 mm (23,6 tommer) flisegitter.
Dokumentation
-
MTC-TB6/8 Spec Sheet
[530 kB]
MTC-300BB8 | 1 kubikfod bagkasse til Control 300-serien 8 tommer drivere
Større billeder
1 kubikfod Baglåg til Control 300-serie 8 tommer drivere
Professional Series
- Extra-thick 16 gauge metal construction.
- Lined with 12 mm (½ inch) thick MDF to eliminate resonances and to provide extra bass response.
- Knockouts on top and side.
Dokumentation
-
MTC-300BB8 Spec Sheet
[2,71 MB]
-
Accessing the Conduit Knockouts
[116 kB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1,1 MB]
-
Control 300 Ceiling Speakers
[1,39 MB]
-
JBL Brackets
[152 kB]
-
Brackets Declaration of Conformity
[141 kB]
MTC-300T150 | 150 Watt transformer
Større billeder
150 Watt transformer
Til brug på enten 70V eller 100V distribuerede højttalerledninger.
Dokumentation
-
MTC-300T150 Spec Sheet
[220 kB]
