JBL Professional MD46

صور أكبر

مكبر صوت عالي الطاقة رباعي الاتجاهات مع محركي 15" لمنطقة الترددات المنخفضة

سلسلة Marquis Dance Club من JBL هي عائلة متطورة من أنظمة مكبرات الصوت المصممة خصيصاً لسوق نوادي الرقص. يتميز MD46 بنظام ثنائي 15" لمنطقة الترددات المنخفضة بزوايا توزيع 60° × 40°، ويستخدم محركات Differential Drive ثنائية 2265H، ومحرك المدى المتوسط CMCD82H بحجم 8"، ومحرك الضغط 2432H بحجاب 3"، ومحركات ST400 ثنائية للترددات العالية الفائقة. توفر جميع مكبرات الصوت في سلسلة Marquis دقة بلا مثيل ووضوحاً استثنائياً وصفاء مذهلاً.

الميزات

سلسلة JBL Marquis Dance Club هي عائلة متطورة من أنظمة مكبّرات الصوت المصممة خصيصاً لسوق نوادي الرقص. MD46 هو نظام تردد منخفض عالي الطاقة بزاوية 60° × 40° مزوّد بمحركات تفريق ثنائية 2265H، ومحرك midrange بقياس 8 بوصات CMCD82H، ومحرك ضغط diaphragm بقياس 3 بوصات 2432H، ومحركات super tweeter ثنائية ST400. توفر جميع مكبّرات صوت سلسلة Marquis دقة غير مسبوقة، ووضوحاً متفوّقاً، ونقاءً مذهلاً.
محرك ضغط midrange مخروطي JBL CMCD-82H بقياس 8 بوصات
محرك ضغط JBL 2432H بقياس 3 بوصات، diaphragm بمخرج 1.5 بوصة
دليل الموجات PT™ Progressive Transition بزاوية 60° × 40°
محركات super tweeter ثنائية JBL Selenium ST400
نظام رباعي الاتجاهات بتضخيم رباعي

التطبيقات

نوادي الرقص الراقية
أي مكان يتطلب موسيقى رقص بطاقة عالية

التنزيلات

الوثائق

	اللغة	الحجم	تاريخ التحميل
Marquis Dance Brochure تم التحديث: أبريل 2026		538 KB	أبريل 2026
MD46 Spec Sheet تم التحديث: أبريل 2026		546 KB	أبريل 2026

Data Sheets

	الحجم	تاريخ التحميل
MD46 Spec Sheet تم التحديث: أكتوبر 2019	547 KB	أكتوبر 2019

Specifications

	الحجم	تاريخ التحميل
Marquis Dance Club Series Spec Sheets تم التحديث: يوليو 2019	3.97 MB	يوليو 2019

Brochures

	الحجم	تاريخ التحميل
Marquis Dance Club Series Brochure تم التحديث: يوليو 2019	538 KB	يوليو 2019

CAD Drawings

	الحجم	تاريخ التحميل
Marquis Dance Series Customer Drawings PDF تم التحديث: أكتوبر 2019	205 KB	أكتوبر 2019
Marquis Dance Series 3D DXF Drawings تم التحديث: أكتوبر 2019	10.4 MB	أكتوبر 2019
Marquis Dance Series 2D DXF Drawings تم التحديث: أكتوبر 2019	612 KB	أكتوبر 2019

Compliances

	الحجم	تاريخ التحميل
Marquis Dance Club Series Declaration of Conformity تم التحديث: أكتوبر 2019	144 KB	أكتوبر 2019

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023

Speaker Tunings

	الحجم	تاريخ التحميل
Marquis Dance Club Series Tunings تم التحديث: أكتوبر 2019	1.47 MB	أكتوبر 2019

Images

	الحجم	تاريخ التحميل

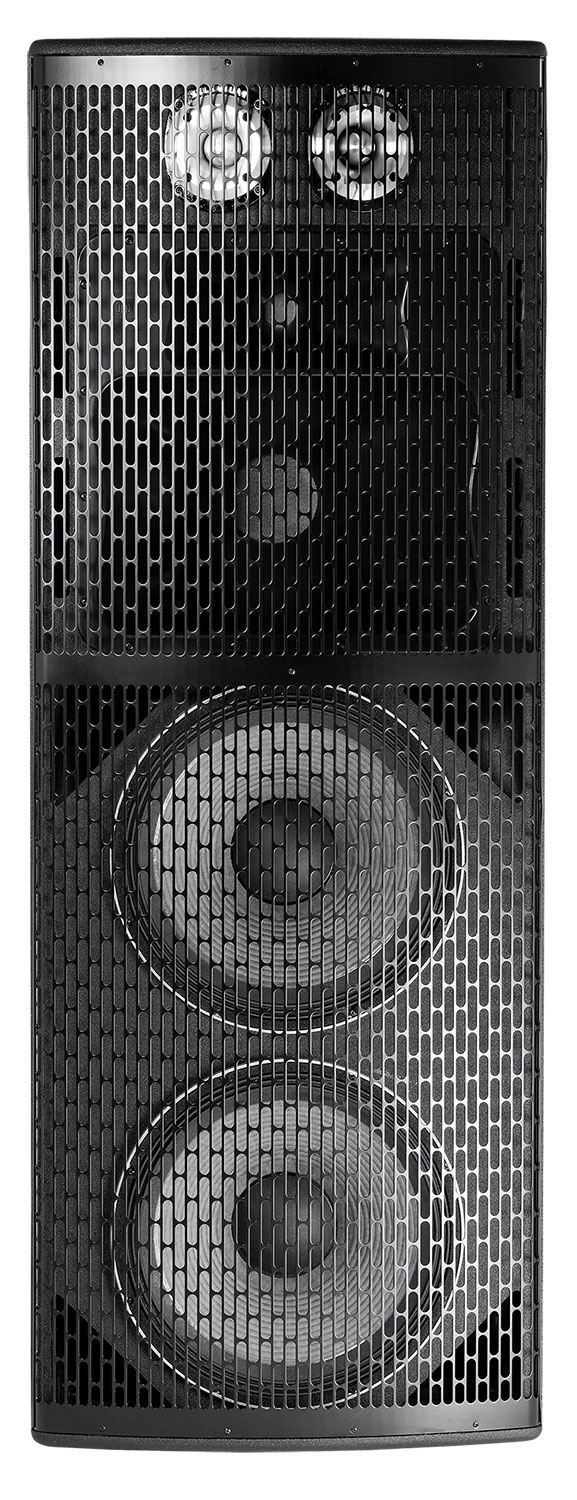

MD46 Hi-Res Image 2 تم التحديث: يوليو 2019	268 KB	يوليو 2019

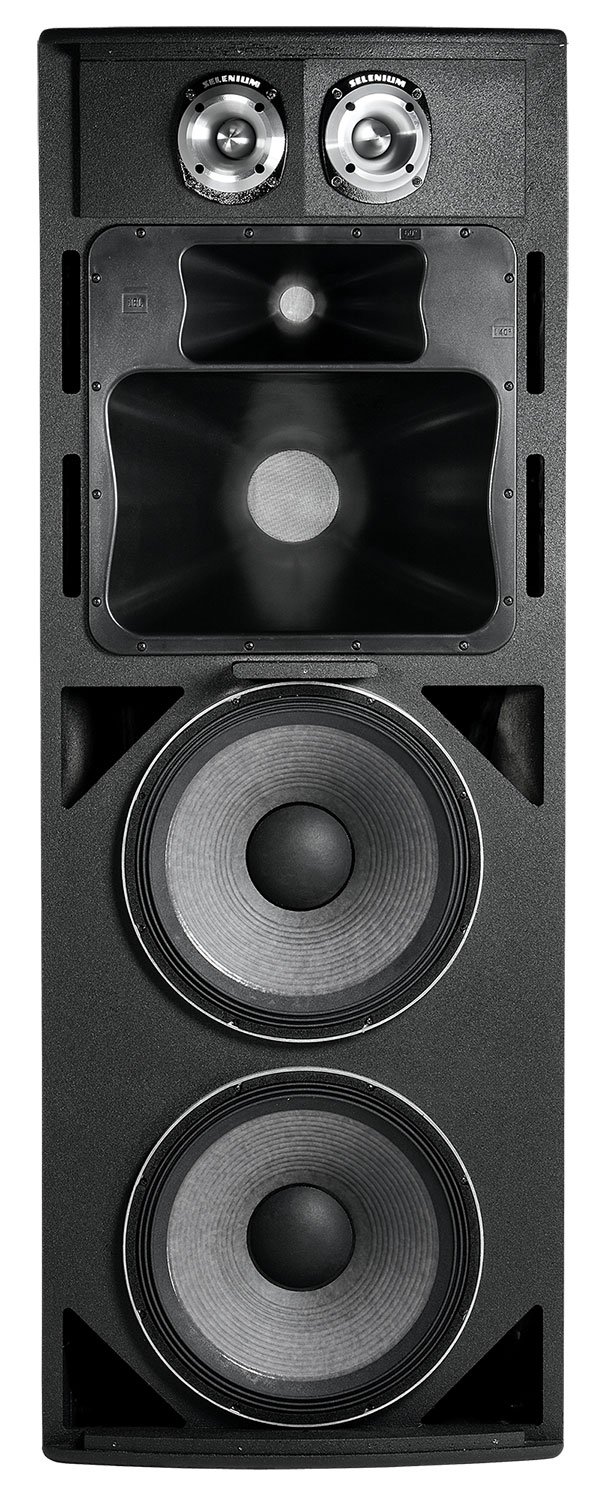

MD46 Hi-Res Image تم التحديث: يوليو 2019	223 KB	يوليو 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
