JBL Professional MD46

Immagini più grandi

Diffusore 4 vie ad alta potenza con 2 driver a bassa frequenza da 15"

La serie Marquis Dance Club di JBL è una famiglia all'avanguardia di sistemi diffusori progettata specificamente per il mercato delle discoteche. MD46 è un sistema dual 15" ad alta potenza 60° x 40° che utilizza trasduttori Differential Drive dual 2265H, driver mid-range CMCD82H da 8", driver compressione a diaframma 2432H da 3" e dual super tweeter ST400. Tutti i diffusori della serie Marquis offrono fedeltà senza precedenti, chiarezza e purezza straordinaria.

Caratteristiche

La serie Marquis Dance Club di JBL è una famiglia all'avanguardia di sistemi di diffusori progettata specificamente per il mercato dei Dance Club. L'MD46 è un sistema dual 15" a bassa frequenza ad alta potenza 60° x 40° che utilizza due trasduttori Differential Drive 2265H, un driver mid-range CMCD82H da 8", un driver a compressione con diaframma 2432H da 3" e due super tweeter ST400. Tutti i diffusori della serie Marquis offrono fedeltà, chiarezza e purezza senza precedenti.
JBL CMCD-82H - driver a compressione mid-range da 8"
JBL 2432H - driver a compressione con diaframma da 3", uscita da 1,5"
Guida d'onda PT™ Progressive Transition 60° x 40°
Dual JBL Selenium ST400 Super Tweeters
Sistema quad-amplificato a 4 vie

Applicazioni

Discoteche dance sofisticate
Qualsiasi ambiente dove è richiesta musica dance ad alta energia

Download

Documenti

	Lingua	Dimensione	Caricato
Marquis Dance Brochure aggiornato: apr 2026		538 KB	apr 2026
MD46 Spec Sheet aggiornato: apr 2026		546 KB	apr 2026

Data Sheets

	Dimensione	Caricato
MD46 Spec Sheet aggiornato: ott 2019	547 KB	ott 2019

Specifications

	Dimensione	Caricato
Marquis Dance Club Series Spec Sheets aggiornato: lug 2019	3,97 MB	lug 2019

Brochures

	Dimensione	Caricato
Marquis Dance Club Series Brochure aggiornato: lug 2019	538 KB	lug 2019

CAD Drawings

	Dimensione	Caricato
Marquis Dance Series Customer Drawings PDF aggiornato: ott 2019	205 KB	ott 2019
Marquis Dance Series 3D DXF Drawings aggiornato: ott 2019	10,4 MB	ott 2019
Marquis Dance Series 2D DXF Drawings aggiornato: ott 2019	612 KB	ott 2019

Compliances

	Dimensione	Caricato
Marquis Dance Club Series Declaration of Conformity aggiornato: ott 2019	144 KB	ott 2019

Simulation Data

	Versione	Dimensione	Caricato
JBL Pro ALL CLF Files versione 12-10-21, aggiornato: mag 2023	12-10-21	24 MB	mag 2023

Speaker Tunings

	Dimensione	Caricato
Marquis Dance Club Series Tunings aggiornato: ott 2019	1,47 MB	ott 2019

Images

	Dimensione	Caricato

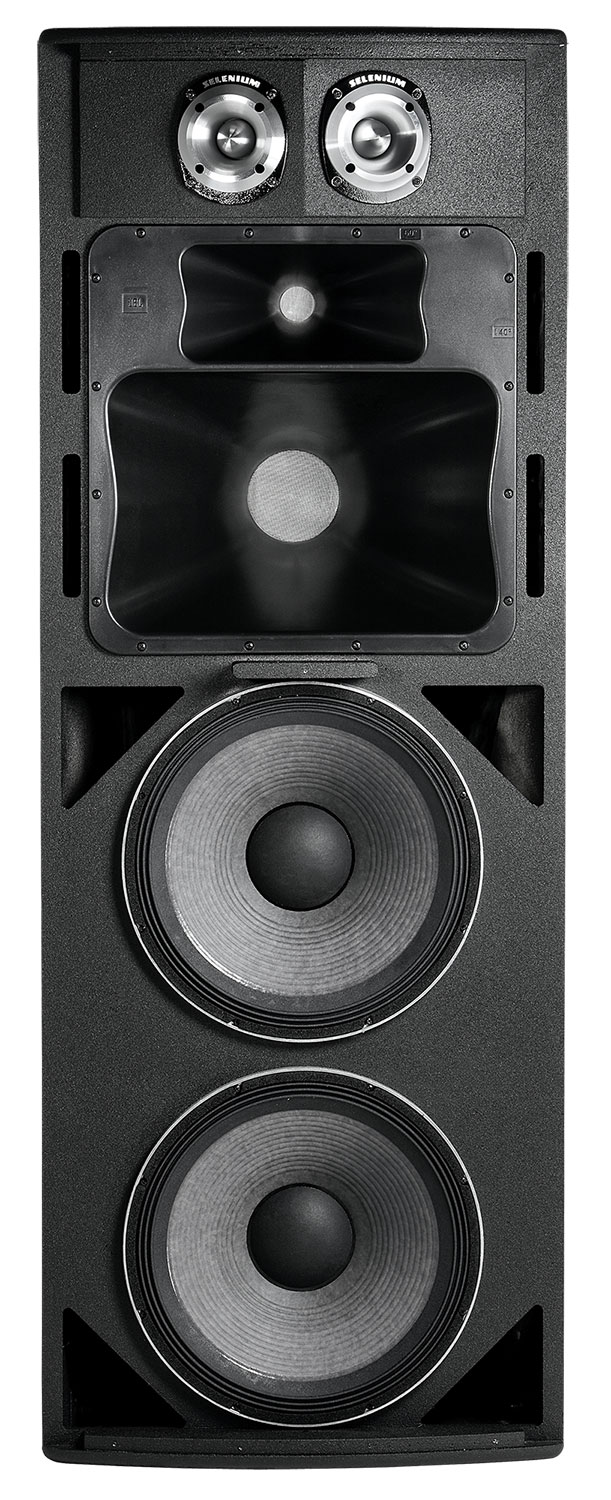

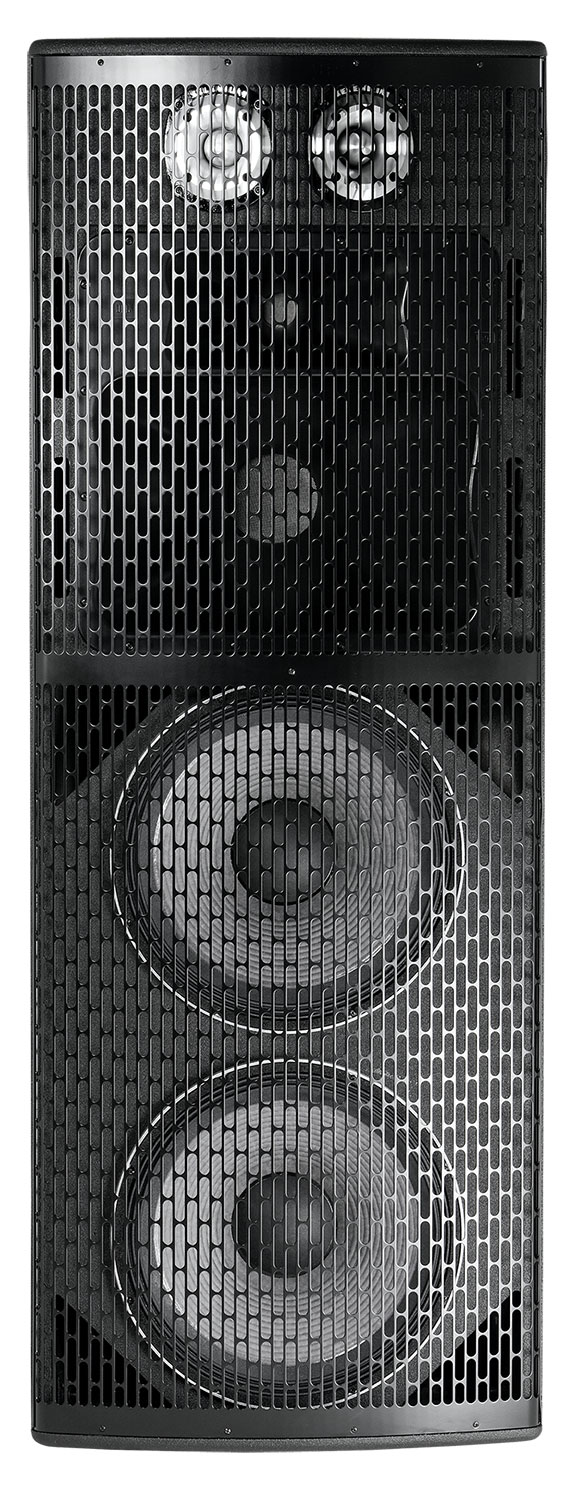

MD46 Hi-Res Image 2 aggiornato: lug 2019	268 KB	lug 2019
MD46 Hi-Res Image aggiornato: lug 2019	223 KB	lug 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
