JBL Professional MD46

Μεγαλύτερες εικόνες

Ηχείο Υψηλής Ισχύος 4-Δρόμων με 2 x 15" Χαμηλών Συχνοτήτων Driver

Η Marquis Dance Club Series της JBL είναι μια τελευταίας τεχνολογίας οικογένεια συστημάτων ηχείων σχεδιασμένη ειδικά για την αγορά κέντρων χορού. Το MD46 είναι ένα ηχείο υψηλής ισχύος 60° x 40° με διπλό σύστημα χαμηλών συχνοτήτων 15", που χρησιμοποιεί διπλούς μεταλλάκτες Differential Drive 2265H, driver μεσαίων συχνοτήτων CMCD82H 8", driver συμπίεσης 2432H 3" διαφράγματος και διπλούς super tweeters ST400. Όλα τα ηχεία της σειράς Marquis προσφέρουν ανυπέρβλητη πιστότητα, καθαρότητα και εκπληκτική καθαριότητα ήχου.

Χαρακτηριστικά

Η σειρά JBL Marquis Dance Club είναι μια αvαντιπρόσωπη οικογένεια συστημάτων ηχείων σχεδιασμένη ειδικά για την αγορά Dance Club. Το MD46 είναι ένα υψηλής ισχύος σύστημα χαμηλών συχνοτήτων 60° x 40° με διπλά 15" που χρησιμοποιεί διπλά τρανζίστορ Differential Drive 2265H, μεσαίας συχνότητας οδηγό CMCD82H 8", οδηγό συμπίεσης διαφράγματος 2432H 3" και διπλούς super tweeters ST400. Όλα τα ηχεία της σειράς Marquis προσφέρουν ανύπαρκτη πιστότητα, σαφήνεια και εκπληκτική καθαρότητα.
Οδηγός συμπίεσης κώνου μεσαίας συχνότητας JBL CMCD-82H 8"
Διάφραγμα JBL 2432H 3", οδηγός συμπίεσης εξόδου 1,5"
Κυματοδηγός 60° x 40° PT™ Progressive Transition
Διπλοί Super Tweeters JBL Selenium ST400
Σύστημα 4-κατευθύνσεων quad-amplified

Εφαρμογές

Κομψά night clubs χορού
Οπουδήποτε απαιτείται μουσική χορού υψηλής ενέργειας

Λήψεις

Έγγραφα

	Γλώσσα	Μέγεθος	Ανέβηκε
Marquis Dance Brochure ενημέρωση: Απρ 2026		500 KB	Απρ 2026
MD46 Spec Sheet ενημέρωση: Απρ 2026		500 KB	Απρ 2026

Data Sheets

	Μέγεθος	Ανέβηκε
MD46 Spec Sheet ενημέρωση: Οκτ 2019	500 KB	Οκτ 2019

Specifications

	Μέγεθος	Ανέβηκε
Marquis Dance Club Series Spec Sheets ενημέρωση: Ιουλ 2019	4 MB	Ιουλ 2019

Brochures

	Μέγεθος	Ανέβηκε
Marquis Dance Club Series Brochure ενημέρωση: Ιουλ 2019	500 KB	Ιουλ 2019

CAD Drawings

	Μέγεθος	Ανέβηκε
Marquis Dance Series Customer Drawings PDF ενημέρωση: Οκτ 2019	200 KB	Οκτ 2019
Marquis Dance Series 3D DXF Drawings ενημέρωση: Οκτ 2019	10 MB	Οκτ 2019
Marquis Dance Series 2D DXF Drawings ενημέρωση: Οκτ 2019	600 KB	Οκτ 2019

Compliances

	Μέγεθος	Ανέβηκε
Marquis Dance Club Series Declaration of Conformity ενημέρωση: Οκτ 2019	100 KB	Οκτ 2019

Simulation Data

	Έκδοση	Μέγεθος	Ανέβηκε
JBL Pro ALL CLF Files έκδοση 12-10-21, ενημέρωση: Μαϊ 2023	12-10-21	20 MB	Μαϊ 2023

Speaker Tunings

	Μέγεθος	Ανέβηκε
Marquis Dance Club Series Tunings ενημέρωση: Οκτ 2019	1 MB	Οκτ 2019

Images

	Μέγεθος	Ανέβηκε

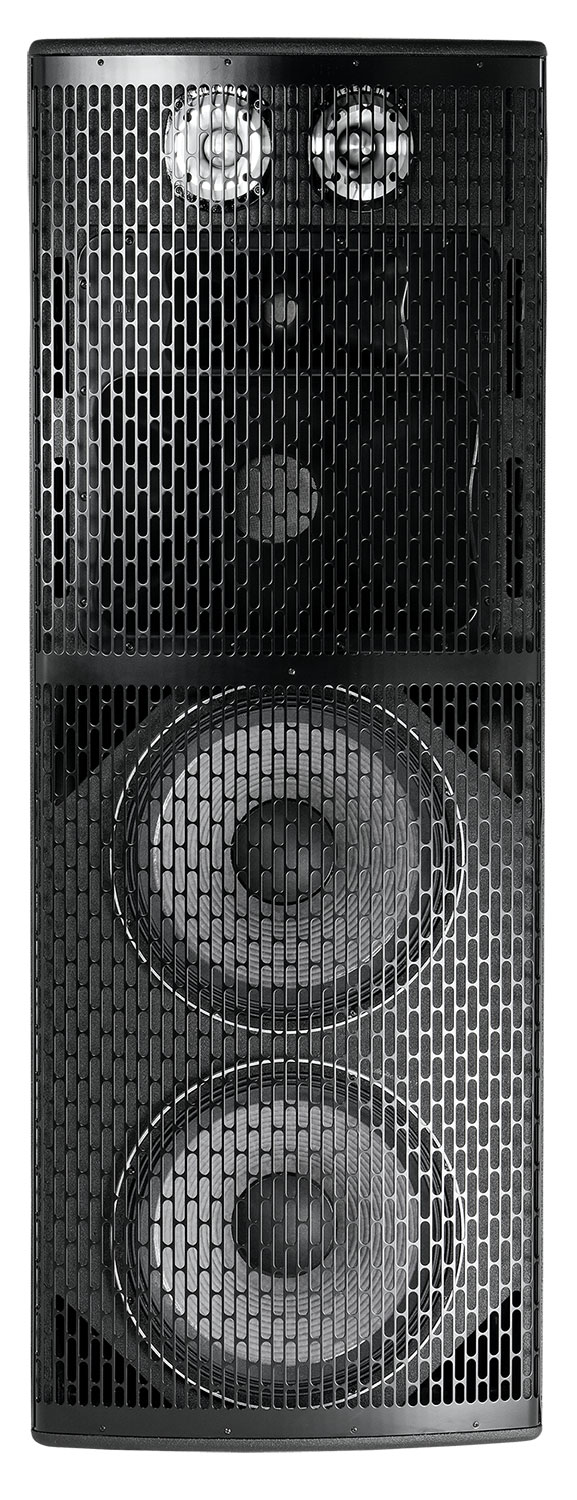

MD46 Hi-Res Image 2 ενημέρωση: Ιουλ 2019	300 KB	Ιουλ 2019

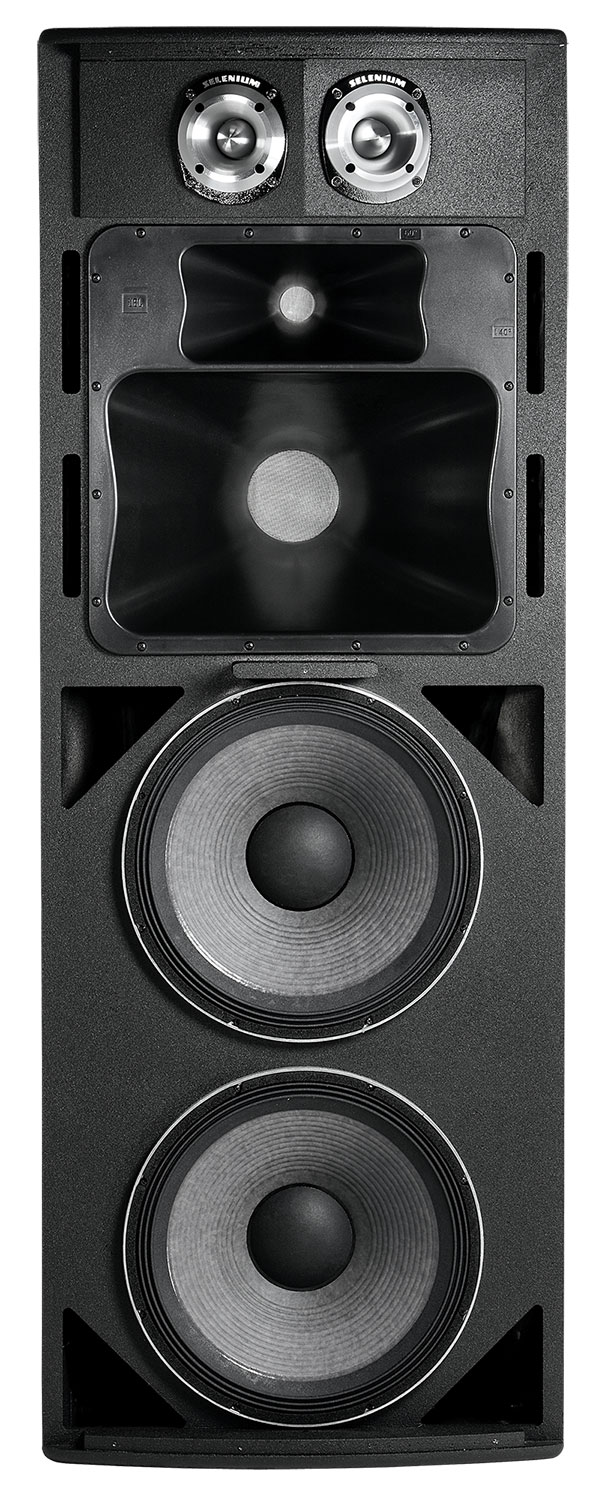

MD46 Hi-Res Image ενημέρωση: Ιουλ 2019	200 KB	Ιουλ 2019

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
