JBL Professional MD46

画像を拡大

2本の15" LFドライバーを搭載した高出力4ウェイ・ラウドスピーカー

JBLのMarquis Dance Club Seriesは、ダンスクラブ市場向けに特別に設計された最先端のラウドスピーカー・システム・ファミリーです。MD46は、デュアル2265H Differential Driveトランスデューサー、CMCD82H 8"ミッドレンジ・ドライバー、2432H 3"ダイアフラム・コンプレッション・ドライバー、およびデュアルST400スーパーツイーターを採用した高出力60°×40°デュアル15"低域システムです。Marquis Seriesのすべてのラウドスピーカーは、比類のない忠実性、明瞭性、そして息をのむほどの純度を提供します。

特長

JBLのMarquis Dance Club Seriesは、ダンスクラブ市場向けに特別に設計された最先端のスピーカーシステムファミリーです。MD46は、デュアル2265H Differential Driveトランスデューサー、CMCD82H 8インチミッドレンジドライバー、2432H 3インチダイアフラムコンプレッションドライバー、およびデュアルST400スーパーツイーターを搭載した高出力60° x 40°デュアル15インチ低域システムです。Marquis Seriesのすべてのスピーカーは、比類のない忠実度、明瞭度、および息をのむような純度を提供します。
JBL CMCD-82H 8インチコーンミッドレンジコンプレッションドライバー
JBL 2432H 3インチダイアフラム、1.5インチ出口コンプレッションドライバー
60° x 40° PT™ Progressive Transitionウェーブガイド
デュアルJBL Selenium ST400スーパーツイーター
4ウェイクワッドアンプシステム

用途

高級ダンスクラブ
高エネルギーダンスミュージックが必要とされるあらゆる場所

ダウンロード

ドキュメント

	言語	サイズ	アップロード済み
Marquis Dance Brochure 更新: 2026年4月		538KB	2026年4月
MD46 Spec Sheet 更新: 2026年4月		546KB	2026年4月

Data Sheets

	サイズ	アップロード済み
MD46 Spec Sheet 更新: 2019年10月	547KB	2019年10月

Specifications

	サイズ	アップロード済み
Marquis Dance Club Series Spec Sheets 更新: 2019年7月	3.97MB	2019年7月

Brochures

	サイズ	アップロード済み
Marquis Dance Club Series Brochure 更新: 2019年7月	538KB	2019年7月

CAD Drawings

	サイズ	アップロード済み
Marquis Dance Series Customer Drawings PDF 更新: 2019年10月	205KB	2019年10月
Marquis Dance Series 3D DXF Drawings 更新: 2019年10月	10.4MB	2019年10月
Marquis Dance Series 2D DXF Drawings 更新: 2019年10月	612KB	2019年10月

Compliances

	サイズ	アップロード済み
Marquis Dance Club Series Declaration of Conformity 更新: 2019年10月	144KB	2019年10月

Simulation Data

	バージョン	サイズ	アップロード済み
JBL Pro ALL CLF Files バージョン 12-10-21, 更新: 2023年5月	12-10-21	24MB	2023年5月

Speaker Tunings

	サイズ	アップロード済み
Marquis Dance Club Series Tunings 更新: 2019年10月	1.47MB	2019年10月

Images

	サイズ	アップロード済み

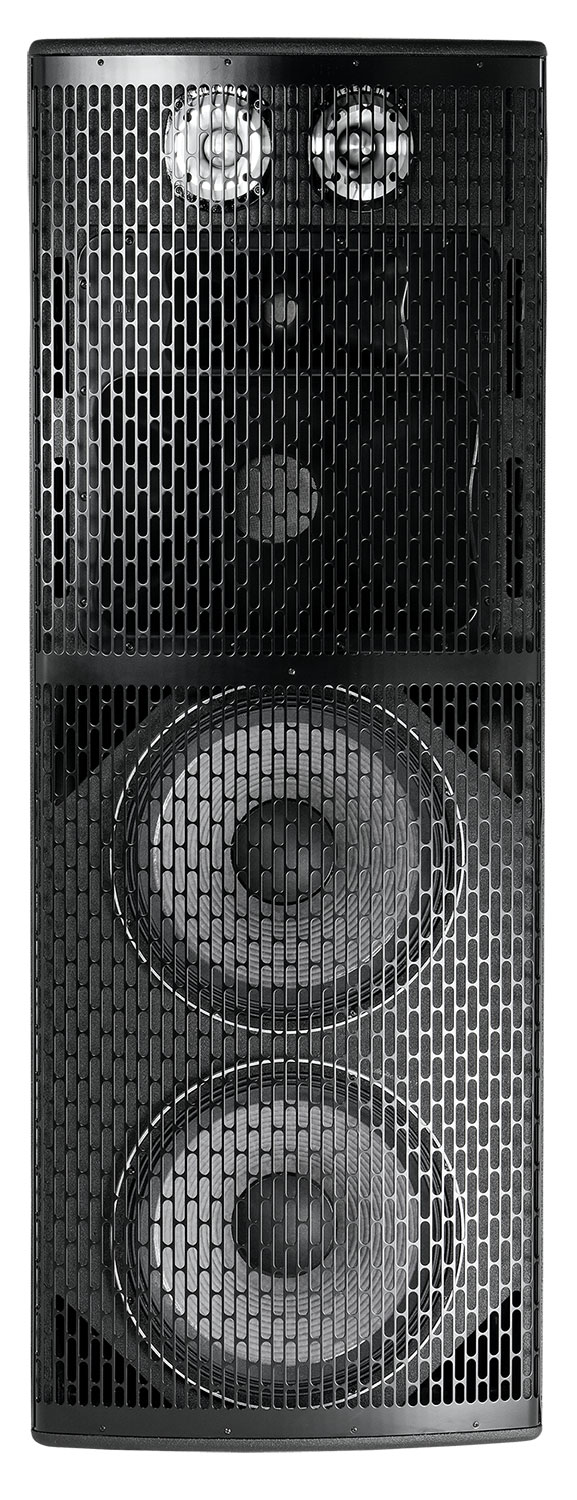

MD46 Hi-Res Image 2 更新: 2019年7月	268KB	2019年7月

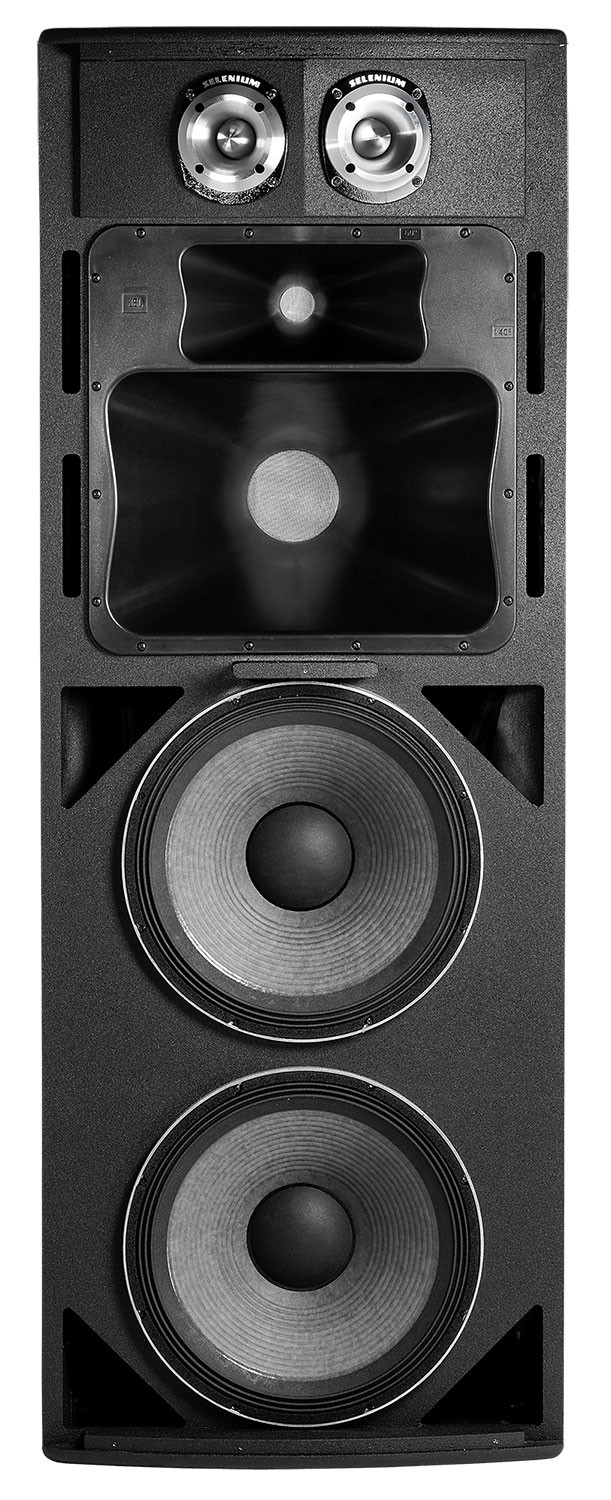

MD46 Hi-Res Image 更新: 2019年7月	223KB	2019年7月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ＆サービス

仕様

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
