JBL Professional MD46

Większe obrazy

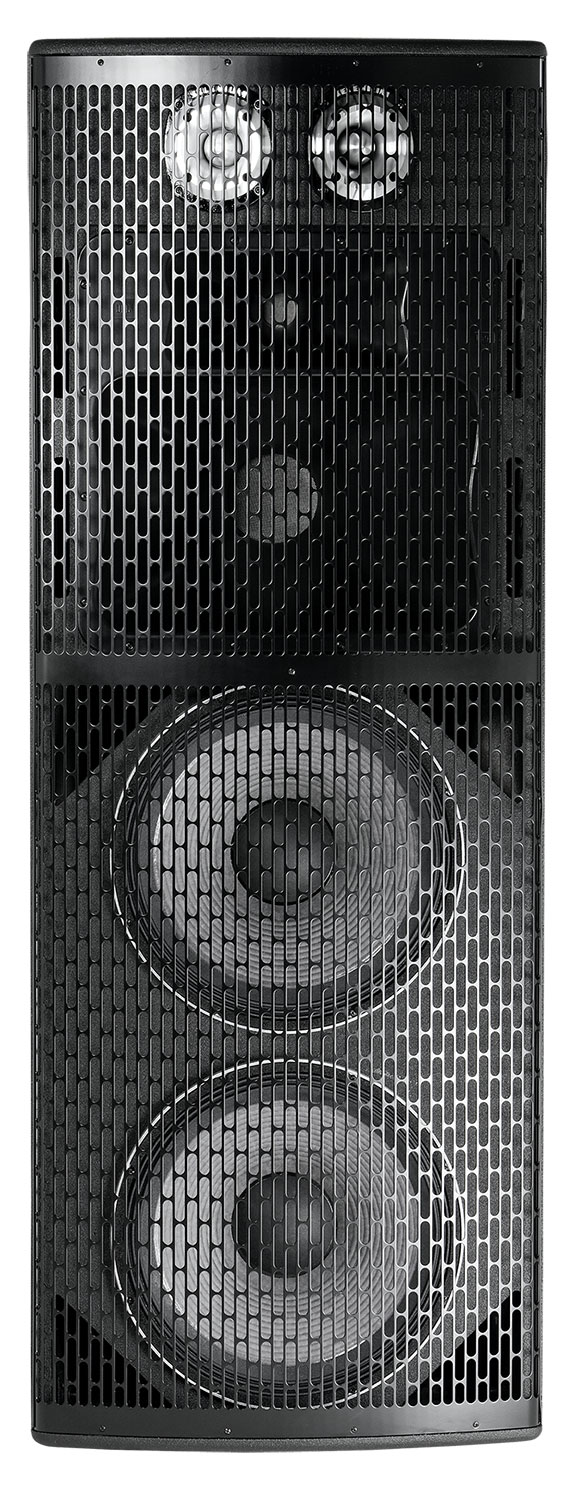

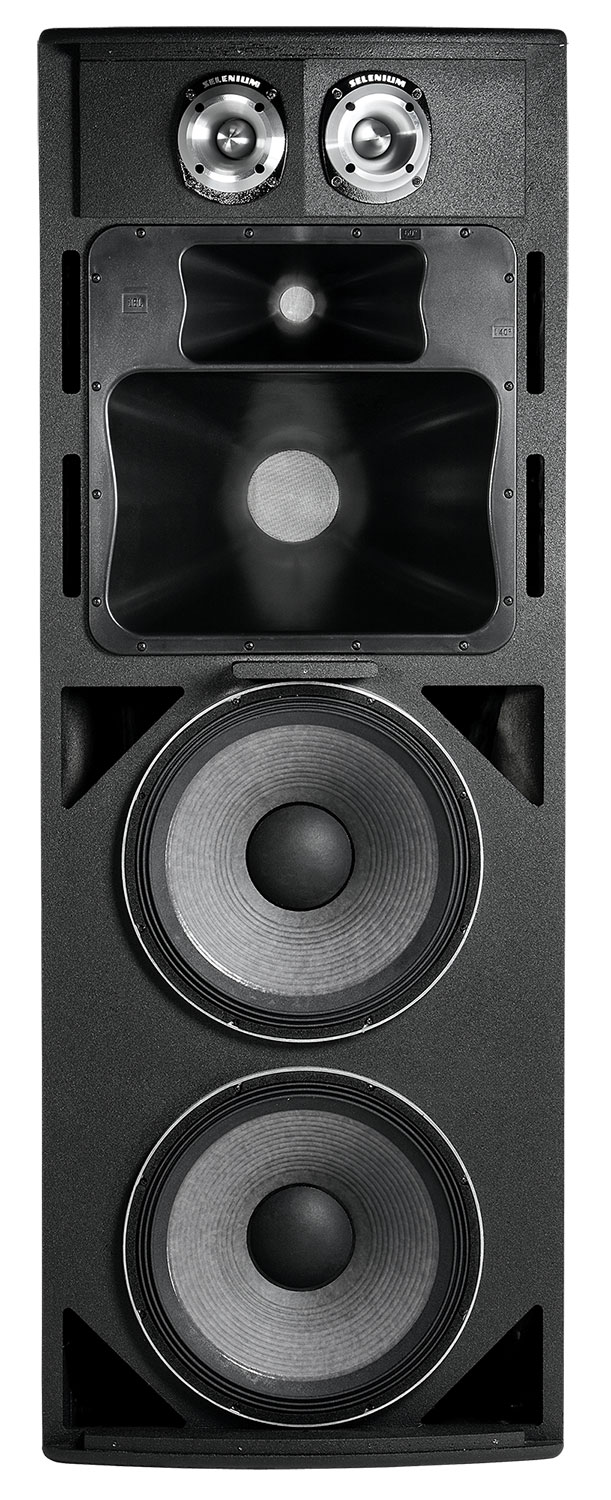

Głośnik wielokierunkowy o dużej mocy z 2 x 15" sterownikiem LF

Seria JBL Marquis Dance Club to najnowocześniejsza rodzina systemów głośnikowych zaprojektowana specjalnie dla rynku dyskotek. MD46 to system niskoczęstotliwościowy o dużej mocy z kątem rozprzestrzeniania 60° x 40° oraz dwoma sterownikami niskoczęstotliwościowymi 2265H Differential Drive, sterownikiem średniotonowym CMCD82H 8", sterownikiem kompresyjnym o membranie 2432H 3" i dwoma superwielodźwiękami ST400. Wszystkie głośniki serii Marquis oferują bezprecedensową wierność, przejrzystość i zachwycającą czystość dźwięku.

Funkcje

Seria JBL Marquis Dance Club to zaawansowana rodzina systemów głośnikowych zaprojektowana specjalnie dla rynku klubów tanecznych. MD46 to wydajny system nisko-częstotliwościowy 60° x 40° z dwiema 15" wentylowaniem wykorzystujący dwa przetworniki Differential Drive 2265H, sterownik średniotonowy CMCD82H 8", przetwornik kompresyjny z membraną 2432H 3" i dwie super głośniczki ST400. Wszystkie głośniki serii Marquis oferują bezprecedensową wierność, jasność i porywającą czystość dźwięku.
Kompresyjny przetwornik średniotonowy stożkowy JBL CMCD-82H 8"
Przetwornik kompresyjny JBL 2432H z membraną 3" i wylotem 1,5"
Przewodnik falowy Progressive Transition PT™ 60° x 40°
Dwie super głośniczki JBL Selenium ST400
System 4-drożny z czteroma wzmacniaczami

Zastosowania

Eleganckie kluby taneczne
Wszędzie tam, gdzie wymagana jest energia muzyki tanecznej

Pobrania

Dokumenty

	Język	Rozmiar	Przesłano
Marquis Dance Brochure zaktualizowano: kwi 2026		538 KB	kwi 2026
MD46 Spec Sheet zaktualizowano: kwi 2026		546 KB	kwi 2026

Data Sheets

	Rozmiar	Przesłano
MD46 Spec Sheet zaktualizowano: paź 2019	547 KB	paź 2019

Specifications

	Rozmiar	Przesłano
Marquis Dance Club Series Spec Sheets zaktualizowano: lip 2019	3,97 MB	lip 2019

Brochures

	Rozmiar	Przesłano
Marquis Dance Club Series Brochure zaktualizowano: lip 2019	538 KB	lip 2019

CAD Drawings

	Rozmiar	Przesłano
Marquis Dance Series Customer Drawings PDF zaktualizowano: paź 2019	205 KB	paź 2019
Marquis Dance Series 3D DXF Drawings zaktualizowano: paź 2019	10,4 MB	paź 2019
Marquis Dance Series 2D DXF Drawings zaktualizowano: paź 2019	612 KB	paź 2019

Compliances

	Rozmiar	Przesłano
Marquis Dance Club Series Declaration of Conformity zaktualizowano: paź 2019	144 KB	paź 2019

Simulation Data

	Wersja	Rozmiar	Przesłano
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023

Speaker Tunings

	Rozmiar	Przesłano
Marquis Dance Club Series Tunings zaktualizowano: paź 2019	1,47 MB	paź 2019

Images

	Rozmiar	Przesłano
MD46 Hi-Res Image 2 zaktualizowano: lip 2019	268 KB	lip 2019
MD46 Hi-Res Image zaktualizowano: lip 2019	223 KB	lip 2019

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
