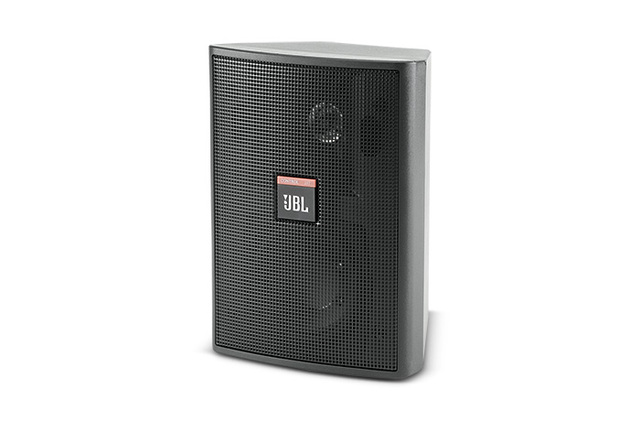

JBL Professional Control 23T

صور أكبر

Ultra-Compact Indoor/Outdoor Background/Foreground Loudspeaker

The Control® 23T is the most compact of JBL Professional’s Control Contractor Series indoor/outdoor loudspeakers making it a perfect choice for patios, foyers, retail or other applications where foreground/background music and paging are required, with minimum aesthetic impact.

الميزات

Isolation transformer for 70.7 V / 100 V distributed-line sound systems.
Components: 3.5 in Polypropylene coated woofer, .5 in Titanium coated horn loaded tweeter.
Built-in InvisiBall® mounting hardware.
Weather resistant enclosure and transducers.
Readily paintable to match decor.
130 mm (5.25 in ) polypropylene coated woofer,
10 mm (.75 in ) titanium coated horn-loaded tweeter.
90° x 90° high frequency horn.

التنزيلات

الوثائق

	اللغة	الحجم	تاريخ التحميل
Control Contractor Brochure تم التحديث: أبريل 2026		1.71 MB	أبريل 2026
Control 23T Spec Sheet تم التحديث: أبريل 2026		663 KB	أبريل 2026
Control Contractor Surface Mount Owners Manual تم التحديث: أبريل 2026		1.96 MB	أبريل 2026

Specifications

	الحجم	تاريخ التحميل
Control 23T Spec Sheet تم التحديث: أكتوبر 2020	663 KB	أكتوبر 2020

Manuals

	الحجم	تاريخ التحميل
JBL Installed Sound Configuration Guide تم التحديث: أكتوبر 2020	160 KB	أكتوبر 2020
Control Contractor Series FAQ تم التحديث: أكتوبر 2019	65 KB	أكتوبر 2019

Brochures

	الإصدار	اللغة	الحجم	تاريخ التحميل
Control Contractor Brochure (2025) الإصدار A, تم التحديث: مارس 2026	A		23 MB	مارس 2026
Control Contractor Brochure (2026) تم التحديث: مارس 2026			21 MB	مارس 2026

Compliances

	الحجم	تاريخ التحميل
JBL Control Series Passive Speakers DoC تم التحديث: ديسمبر 2019	179 KB	ديسمبر 2019
Control Contractor Series Declaration of Conformity تم التحديث: أكتوبر 2019	131 KB	أكتوبر 2019

Software

	الإصدار	الحجم	تاريخ التحميل
Distributed System Design (DSD) الإصدار 3.9, تم التحديث: نوفمبر 2025	3.9	612 KB	نوفمبر 2025

Install Guides

	الحجم	تاريخ التحميل
MTC-PC2 & MTC-PC3 Installation تم التحديث: أبريل 2025	58.7 KB	أبريل 2025
Guide to Business Music تم التحديث: أكتوبر 2020	52.4 KB	أكتوبر 2020
Control Contractor Weather Resistance Testing تم التحديث: أكتوبر 2020	37.6 KB	أكتوبر 2020
Attaching Control Contractor Speakers to Stands تم التحديث: نوفمبر 2019	76.4 KB	نوفمبر 2019
Invisiball™ Installation Instructions تم التحديث: سبتمبر 2019	227 KB	سبتمبر 2019
InvisiBall Threading Specifications تم التحديث: سبتمبر 2019	27.4 KB	سبتمبر 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range	100Hz to 21kHz (-10 dB)
Power Capacity	50 W Continuous Program Power; 25 W Continuous Pink Noise
Transformer Taps	5 W @ 70V, 10 W @ 100V (IEC pink noise, 100 hrs.)
Directivity Factor (Q)	4.8 dB
Directivity Index (DI)	6.8 dB
Nominal Impedance	8 ohms
Crossover Frequency	3.5kHz
LF Driver	88mm (3.5 in) Polypropylene cone w/ WeatherEdge
HF Driver	13mm (.5 in ) Titanium coated polycarbonate
Enclosure Material	HIPS (High Impact Polystyrene)
Overload Protection	Full-Range power limiting to protect network and transducers
Terminations	Spring terminals, accepts banana plug
Safety Agency Rating	Transformer UL1876 recognized
Environmental	Conforms to Mil Spec 810 for humidity, salt spray, temperature & UV. IEC 529 IP-X4 splashproof rating.
Dimensions (H x W x D)	193 x 140 x 111 mm (7.6 x 5.5 x 4.4 in)
Net Weight (each)	1.8kg (4 lb)
Shipping Weight (ea)	4.1kg (9 lb)
Included Accessories	variety of paints and finishes to Invisiball Assembly 4mm x 80mm hex key
Optional Accessories	MTC-23V: For vertical columnar orientation of up to 3 loudspeakers polypropylene and terminating its MTC-25/23H: For horizontal splaying of two speakers. Three brackets array up to six loudspeakers in a 360° array.
