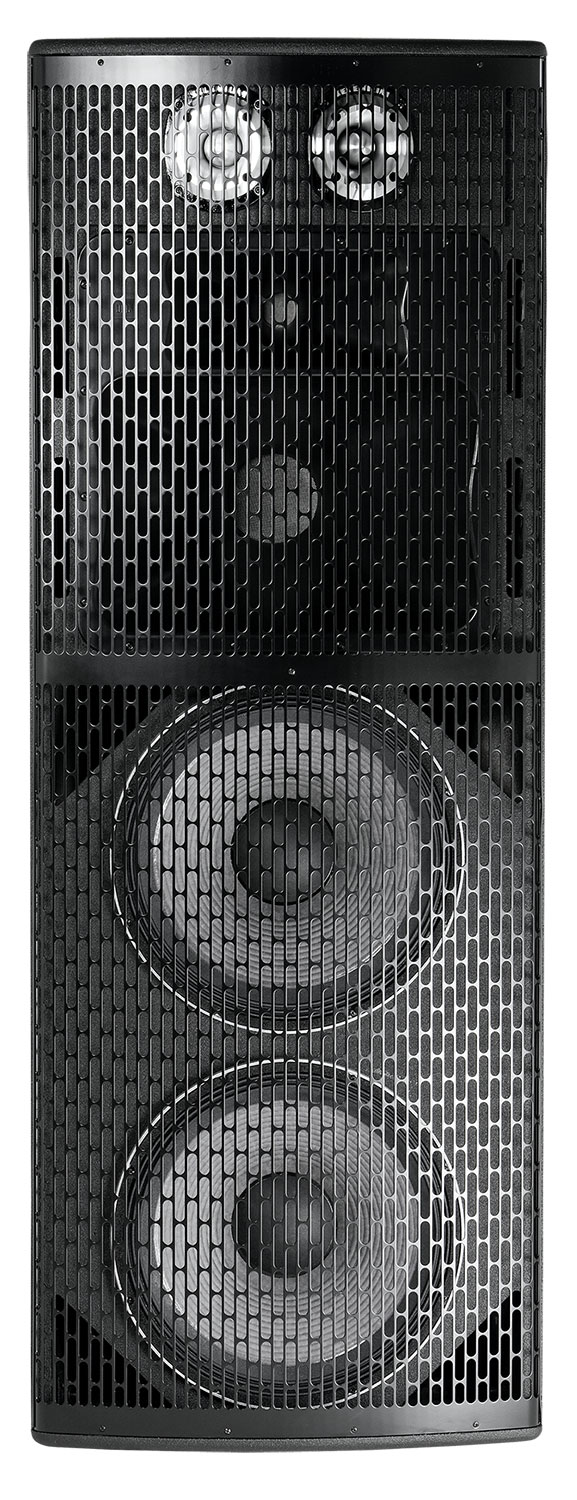

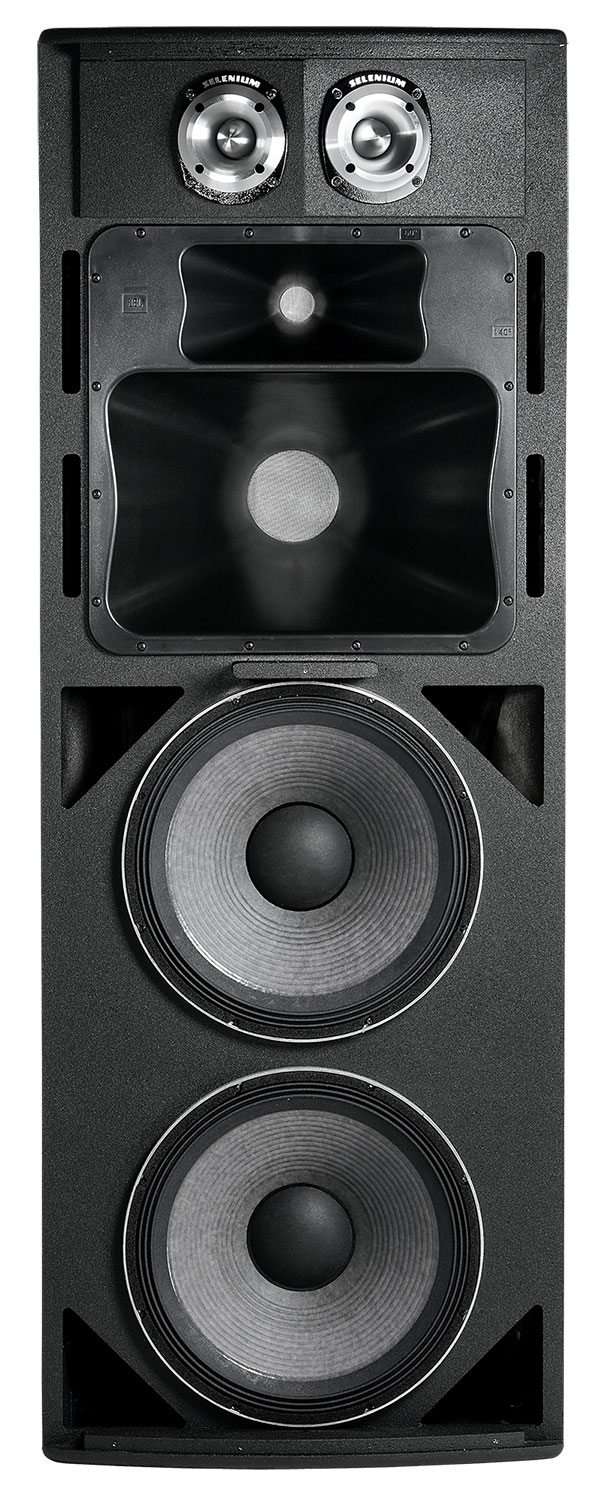

JBL Professional MD46

Hình ảnh lớn hơn

Loa Công Suất Cao 4 Đường Với 2 Loa Bass 15"

Dòng Marquis Dance Club Series của JBL là một họ loa hiện đại được thiết kế đặc biệt cho thị trường Dance Club. MD46 là một hệ thống tần số thấp công suất cao 60° x 40° với hai loa bass 15" sử dụng hai bộ chuyển đổi Differential Drive 2265H, loa mid-range 8" CMCD82H, loa nén 3" có màng 2432H và hai loa treble siêu cao ST400. Tất cả các loa trong dòng Marquis Series mang lại độ trung thực, độ sáng và độ tinh khiết đẹp tuyệt vời.

Tính năng

Dòng loa Marquis Dance Club Series của JBL là một gia đình hệ thống loa hiện đại nhất được thiết kế đặc biệt cho thị trường Dance Club. MD46 là hệ thống tần số thấp công suất cao 60° x 40° với hai bộ chuyển đổi Differential Drive 2265H, trình điều khiển tầm giữa CMCD82H 8", trình điều khiển nén màng 2432H 3", và hai siêu tweeter ST400. Tất cả các loa của Dòng Marquis đều cung cấp độ trung thực, độ rõ nét và độ tinh khiết chưa từng có.
Trình điều khiển nén tầm giữa hình nón JBL CMCD-82H 8"
Màng 3" JBL 2432H, trình điều khiển nén lối ra 1,5"
Hướng dẫn sóng PT™ Progressive Transition 60° x 40°
Hai Siêu Tweeter JBL Selenium ST400
Hệ thống 4 chiều được khuếch đại bốn lần

Ứng dụng

Các hộp đêm nhảy múa tinh tế
Bất cứ nơi nào cần nhạc nhảy múa năng lượng cao

Tải xuống

Tài liệu

	Ngôn ngữ	Kích thước	Đã tải lên
Marquis Dance Brochure cập nhật: Thg 4 2026		500 KB	Thg 4 2026
MD46 Spec Sheet cập nhật: Thg 4 2026		500 KB	Thg 4 2026

Data Sheets

	Kích thước	Đã tải lên
MD46 Spec Sheet cập nhật: Thg 10 2019	500 KB	Thg 10 2019

Specifications

	Kích thước	Đã tải lên
Marquis Dance Club Series Spec Sheets cập nhật: Thg 7 2019	4 MB	Thg 7 2019

Brochures

	Kích thước	Đã tải lên
Marquis Dance Club Series Brochure cập nhật: Thg 7 2019	500 KB	Thg 7 2019

CAD Drawings

	Kích thước	Đã tải lên
Marquis Dance Series Customer Drawings PDF cập nhật: Thg 10 2019	200 KB	Thg 10 2019
Marquis Dance Series 3D DXF Drawings cập nhật: Thg 10 2019	10 MB	Thg 10 2019
Marquis Dance Series 2D DXF Drawings cập nhật: Thg 10 2019	600 KB	Thg 10 2019

Compliances

	Kích thước	Đã tải lên
Marquis Dance Club Series Declaration of Conformity cập nhật: Thg 10 2019	100 KB	Thg 10 2019

Simulation Data

	Phiên bản	Kích thước	Đã tải lên
JBL Pro ALL CLF Files phiên bản 12-10-21, cập nhật: Thg 5 2023	12-10-21	20 MB	Thg 5 2023

Speaker Tunings

	Kích thước	Đã tải lên
Marquis Dance Club Series Tunings cập nhật: Thg 10 2019	1 MB	Thg 10 2019

Images

	Kích thước	Đã tải lên
MD46 Hi-Res Image 2 cập nhật: Thg 7 2019	300 KB	Thg 7 2019
MD46 Hi-Res Image cập nhật: Thg 7 2019	200 KB	Thg 7 2019

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
