JBL Professional PRX715XLF

Större bilder

15" självförsörjande subwoofer-system för utökat lågt frekvensomfång

PRX715XLF, subwoofern för utökat lågt frekvensomfång, konstruerades för att leverera subbassfrekvenser med precision och kraft. Använd som enskild subwoofer i ett sub/sat-system eller flera enheter som del av ett skalbart högeffektanläggningssystem, presterar PRX715XLF med extrem effektivitet och kontroll.

Funktioner

131 dB peak SPL
15" Differential Drive® lågfrekvensdriver för låg distorsion och högre SPL
Effektiv Class-D-förstärkarteknik
DSP-ingångsbegränsarkrets, övergång, dynamisk begränsning, komponentoptimering, växlingsbar systemekvaliserare
Integrerad stereo-genomkoppling med växlingsbar högpassfilter och polaritetsväxling
2 x XLR-¼"-kombinationsingångar med 2 x XLR-genomkoppling
M20-stolpfattning accepterar JBLPOLE-GA och JBLPOLE-MA högtalarpålar.
Flera handtag med bekväma gummigrepp för enkel transport
Lätta poppelkryssfanerslådor gjorda strukturellt starka med fjäder- och spårkopplingar och skyddade av JBLs turvbeprövade DuraFlex™-finish.
Tygklädd, buckelresistent 16 gauge stålgaller

PRX715XLF-subwoofern med utökad låg frekvens designades och konstruerades för att leverera subbassfrekvenser med noggrannhet och kraft. Används som en enskild sub i ett sub/sat-system eller i flera enheter som en del av ett skalbart, storskaligt ljudförstärkningssystem. PRX715XLF fungerar med exceptionell effektivitet och kontroll. Subwooferna är stackbara och lätta, vilket säkerställer snabba uppställningar och nedmonteringar. Tack vare deras robust konstruktion är de perfekta för AV-uthyrningsinventeringar. Med en stolpfattning (som accepterar SS4-BK eller SS4-BK24) på toppanelen och integrerad stereo-genomkoppling är detta det kraftfullaste lågfrekvenskomplementet till PRX-fullrangesystemen. Tillägget av ett polaritetsväxlingsalternativ möjliggör ytterligare systemoptimering.
PRX715XLF är ett högpresterande egendrivet subwoofersystem. PRX715XLF består av en kraftfull 2275H Differential Drive® dual voice-coil- och magnetgapwoofern driven av en 1500 watts Class-D-förstärkare. Sofistikerad DSP utgör kärnan i en fullt utrustad ingångssekt ion och tillhandahåller användarväxlingsbara övergångsfunktioner, polaritetsoptimering, skydd, dynamisk begränsning och diskret komponentoptimering.
Alla PRX700-skåp är byggda av en kombination av 25 mm (på topp och botten för extra styvhet) och 18 mm starkt, lättväxande poppelkryssfaner gjort strukturellt starkt med fjäder- och spårkopplingar. Alla PRX700-seriens skåp är skyddade av JBLs turvbeprövade DuraFlex™-finish. Gallren är gjorda av buckelresistent 16 gauge stål och handtagen är gjorda av lättvikt glasfyllnylon för extra styrka och hållbarhet.
Förstärkarinmatningspanelen erbjuder stereoinmatningar med XLR- eller ¼-tumskontaktkompatibilitet. En användarväxlingsbar övergång säkerställer en smidig övergång till fullrangesystem anslutet till stereoutgångarna. Signalindikator och begränsarljus visar systemstatus och hjälper till att ställa in den optimala nivån via nivåkontrollknappen.

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
PRX715XLF Data Sheet uppdaterad: apr 2026		2,45 MB	apr 2026
PRX715XLF Spec Sheet uppdaterad: apr 2026		1,24 MB	apr 2026
PRX715XLF User's Guide - English uppdaterad: apr 2026		1,95 MB	apr 2026
PRX715XLF User's Guide - French uppdaterad: apr 2026		898 KB	apr 2026
PRX715XLF User's Guide - German uppdaterad: apr 2026		906 KB	apr 2026
PRX715XLF User's Guide - Spanish uppdaterad: apr 2026		780 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
PRX715XLF Datasheet uppdaterad: jul 2019	2,45 MB	jul 2019

Specifications

	Storlek	Uppladdat
PRX715XLF Spec Sheet uppdaterad: jul 2019	1,24 MB	jul 2019

Brochures

	Storlek	Uppladdat
Portable Sound Full Line 2015 Catalog uppdaterad: okt 2020	2,54 MB	okt 2020

CAD Drawings

	Storlek	Uppladdat
PRX700 2D Drawings CAD uppdaterad: okt 2020	6,41 MB	okt 2020
PRX700 2D Drawings PDF uppdaterad: okt 2020	704 KB	okt 2020

User Guides

	Storlek	Uppladdat
PRX700 Users Guide uppdaterad: okt 2020	1,95 MB	okt 2020
PRX700 Users Guide Spanish uppdaterad: okt 2020	780 KB	okt 2020
PRX700 Users Guide French uppdaterad: okt 2020	898 KB	okt 2020

Images

	Storlek	Uppladdat

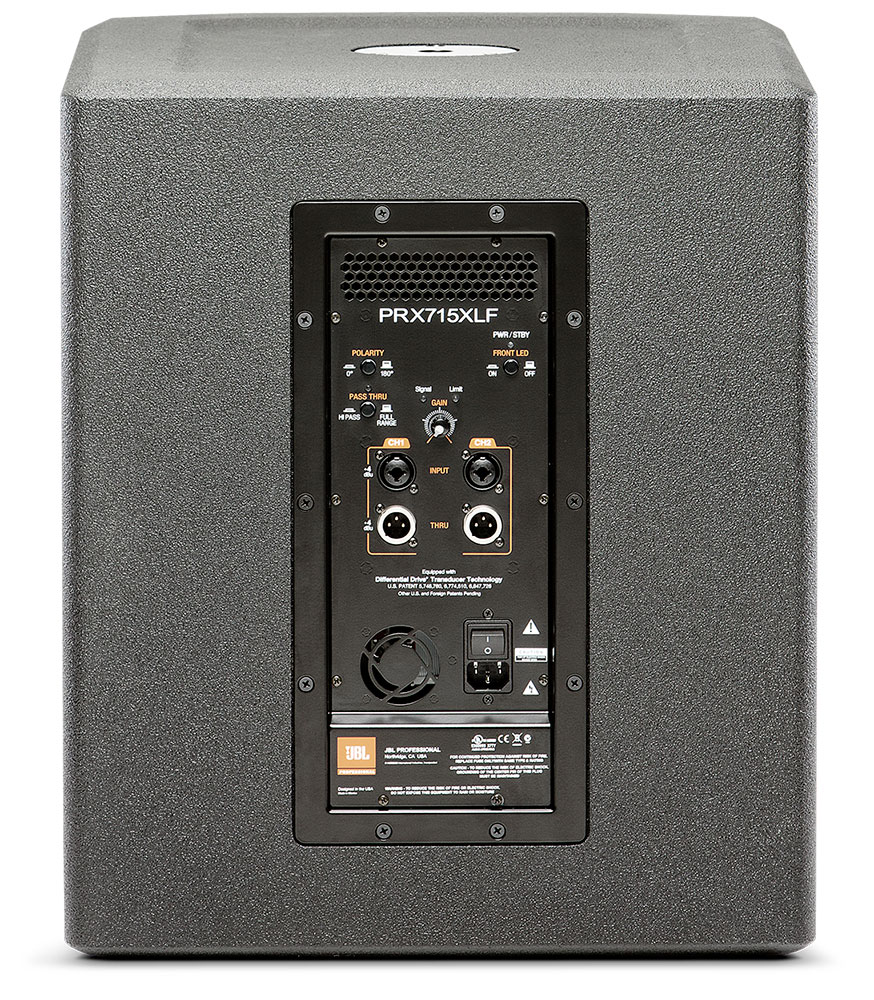

PRX715XLF Back uppdaterad: jul 2019	328 KB	jul 2019

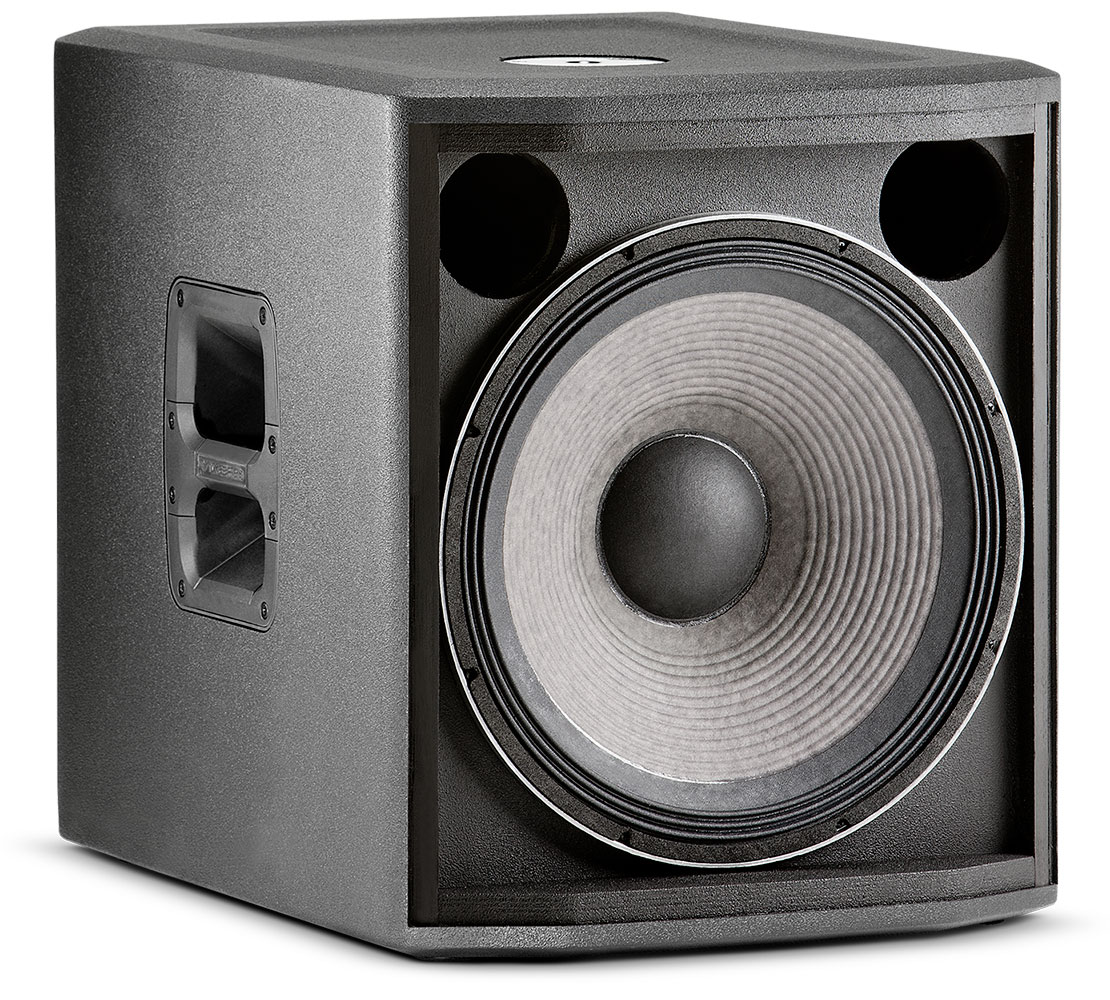

PRX715XLF Angle No Grill uppdaterad: jul 2019	319 KB	jul 2019

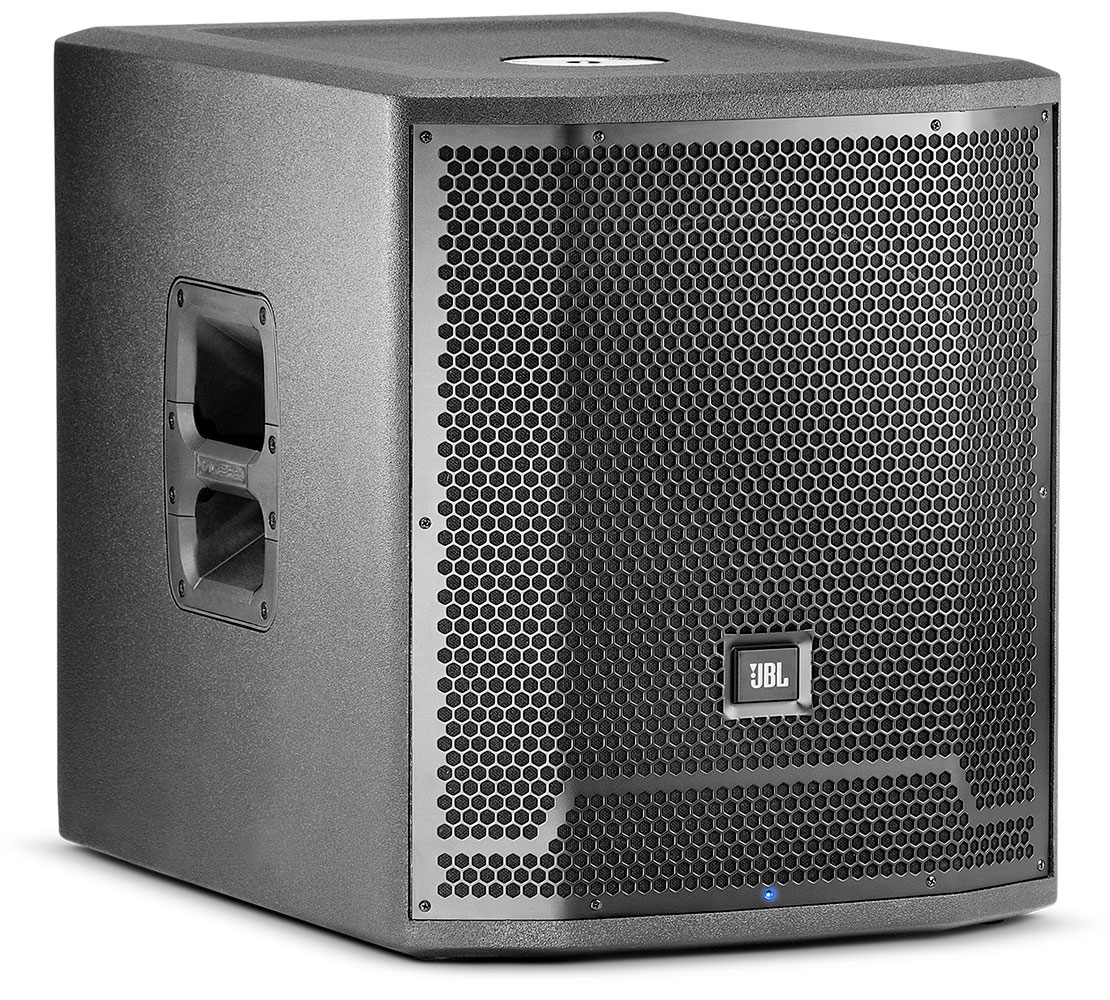

PRX715XLF Front Angle uppdaterad: jul 2019	394 KB	jul 2019

Accessories

	Storlek	Uppladdat
PRX700 Users Guide German uppdaterad: okt 2020	906 KB	okt 2020

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	37 Hz - 113 Hz
Frequency Response (±3 dB)	44 Hz – 91 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	131 dB
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2275H 15 in woofer
Enclosure	Rectangular, 18 mm & 25mm, plywood
Transport	2 x injection molded handles with backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	Two Balanced female XLR/ 1/4" combo connectors
Output Connectors	Two balanced male XLR connectors.
Dimensions (H x W x D)	547.1 mm x 445.0 mm x 580.0 mm (21.54 in x 17.52 in x 22.48 in)
Net Weight	25.4 kg (56 lb.)
