JBL Professional PRX715XLF

Większe obrazy

15" samosilny system subwoofera o rozszerzonym paśmie niskich częstotliwości

Subwoofer o rozszerzonym paśmie niskich częstotliwości PRX715XLF został zaprojektowany i opracowany w celu dostarczania częstotliwości sub bass z dokładnością i mocą. Używany jako pojedynczy subwoofer w systemie sub/sat lub wielokrotnie jako część skalowalnego systemu nagłośniającego o dużym formacie, PRX715XLF pracuje z ekstremalną wydajnością i kontrolą.

Funkcje

131 dB szczytowe SPL
15" głowica niskotonowa Differential Drive® zapewniająca niskie zniekształcenia i wyższe SPL
Wydajna technologia wzmacniacza klasy D
Cyfrowy limiter wejściowy, crossover, dynamiczne ograniczanie, optymalizacja komponentów, wybieralna korekcja systemu EQ
Zintegrowany pass-thru stereo z wybieralnym filtrem górnoprzepustowym i odwracaniem polarności
2 x kombinowane wejścia XLR-¼", z 2 x pętlą przejściową XLR
Gniazdo receptakli M20 akceptujące głowice głośnikowe JBLPOLE-GA i JBLPOLE-MA.
Wiele uchwytów z wygodnymi gumowymi uchwytem do łatwego transportu
Lekkie obudowy z topolowej sklejki, wzmocnione połączeniami typu „pióro-wpust" i chronione powłoką DuraFlex™ JBL sprawdzoną w tournées.
Grille ze stali o grubości 16 gauge z tkaniną wzmacniającą, odporne na wgniecenia

Subwoofer rozszerzonego zakresu niskotonowego PRX715XLF został zaprojektowany i skonstruowany w celu zapewnienia częstotliwości basu z dokładnością i mocą. Zastosowany jako pojedynczy sub w systemie sub/sat lub w liczbie wielu jako część skalowanego, dużoformatowego systemu wzmacniania dźwięku, PRX715XLF pracuje z wyjątkową wydajnością i kontrolą. Subwoofery są układalne i lekkie, co zapewnia szybkie montaże i demontaże. Ze względu na solidną konstrukcję są idealne do inwentarzy wypożyczalni AV. Z gniazdem receptakli na górnym panelu (akceptującym SS4-BK lub SS4-BK24) i zintegrowanym pass-thru stereo jest to najpotężniejszy niskotonowy dopełniacz systemów pełnozakresowych PRX. Dodatkowa opcja odwracania polarności umożliwia dalszą optymalizację systemu.
PRX715XLF to wysokowydajny, zasilany sobą system subwoofera. PRX715XLF składa się z potężnego woofera dualnym cewką głosową 2275H Differential Drive® i miedzą magnetyczną, napędzanego wzmacniaczem mocy klasy D o mocy 1500 watów. Zaawansowany DSP znajduje się w rdzeniu w pełni wyposażonej sekcji wejściowej, zapewniającej wybierane przez użytkownika funkcje crossovera, optymalizację polarności, ochronę, dynamiczne ograniczanie i optymalną optymalizację komponentów dyskretnych.
Wszystkie obudowy serii PRX700 są wykonane z kombinacji sklejki topolowej o grubości 25 mm (na górze i na dnie dla większej sztywności) i 18 mm, wzmocnionej, lekkiej, wykonanej solidnie z połączeniami typu „pióro-wpust". Wszystkie obudowy serii PRX700 są chronione powłoką DuraFlex™ JBL sprawdzoną w tournées. Grille wykonane są ze stali o grubości 16 gauge odpornej na wgniecenia, a uchwyty wykonane są z lekkiego nylonu wzmocnionego włóknami szklanymi, zapewniającego dodatkową wytrzymałość i trwałość.
Panel wejścia wzmacniacza oferuje wejścia stereo ze zgodnością XLR lub ¼ cala. Wybierany przez użytkownika crossover zapewnia gładkie przejście do systemu pełnozakresowego połączonego z wyjściami stereo. Wskaźniki obecności sygnału i limitera informują o stanie systemu i pomagają w ustawieniu optymalnego poziomu za pomocą pokrętła kontroli poziom.

Pobrania

Dokumenty

	Język	Rozmiar	Przesłano
PRX715XLF Data Sheet zaktualizowano: kwi 2026		2,45 MB	kwi 2026
PRX715XLF Spec Sheet zaktualizowano: kwi 2026		1,24 MB	kwi 2026
PRX715XLF User's Guide - English zaktualizowano: kwi 2026		1,95 MB	kwi 2026
PRX715XLF User's Guide - French zaktualizowano: kwi 2026		898 KB	kwi 2026
PRX715XLF User's Guide - German zaktualizowano: kwi 2026		906 KB	kwi 2026
PRX715XLF User's Guide - Spanish zaktualizowano: kwi 2026		780 KB	kwi 2026

Data Sheets

	Rozmiar	Przesłano
PRX715XLF Datasheet zaktualizowano: lip 2019	2,45 MB	lip 2019

Specifications

	Rozmiar	Przesłano
PRX715XLF Spec Sheet zaktualizowano: lip 2019	1,24 MB	lip 2019

Brochures

	Rozmiar	Przesłano
Portable Sound Full Line 2015 Catalog zaktualizowano: paź 2020	2,54 MB	paź 2020

CAD Drawings

	Rozmiar	Przesłano
PRX700 2D Drawings CAD zaktualizowano: paź 2020	6,41 MB	paź 2020
PRX700 2D Drawings PDF zaktualizowano: paź 2020	704 KB	paź 2020

User Guides

	Rozmiar	Przesłano
PRX700 Users Guide zaktualizowano: paź 2020	1,95 MB	paź 2020
PRX700 Users Guide Spanish zaktualizowano: paź 2020	780 KB	paź 2020
PRX700 Users Guide French zaktualizowano: paź 2020	898 KB	paź 2020

Images

	Rozmiar	Przesłano

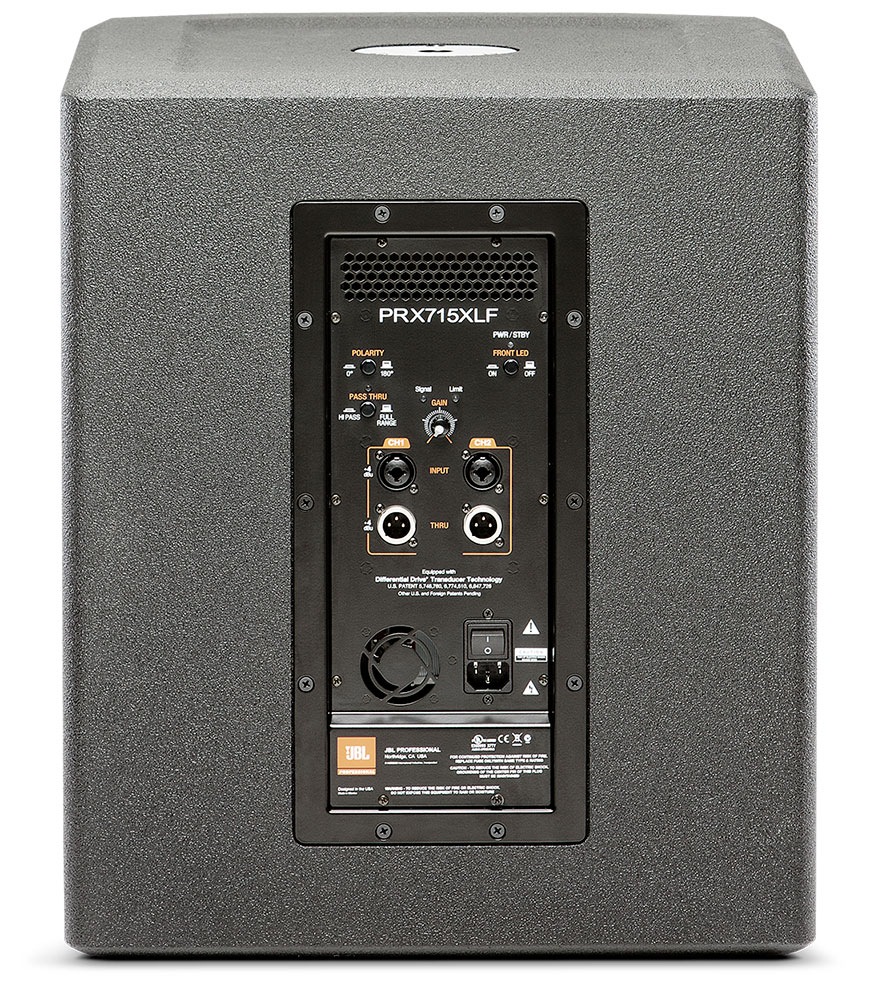

PRX715XLF Back zaktualizowano: lip 2019	328 KB	lip 2019

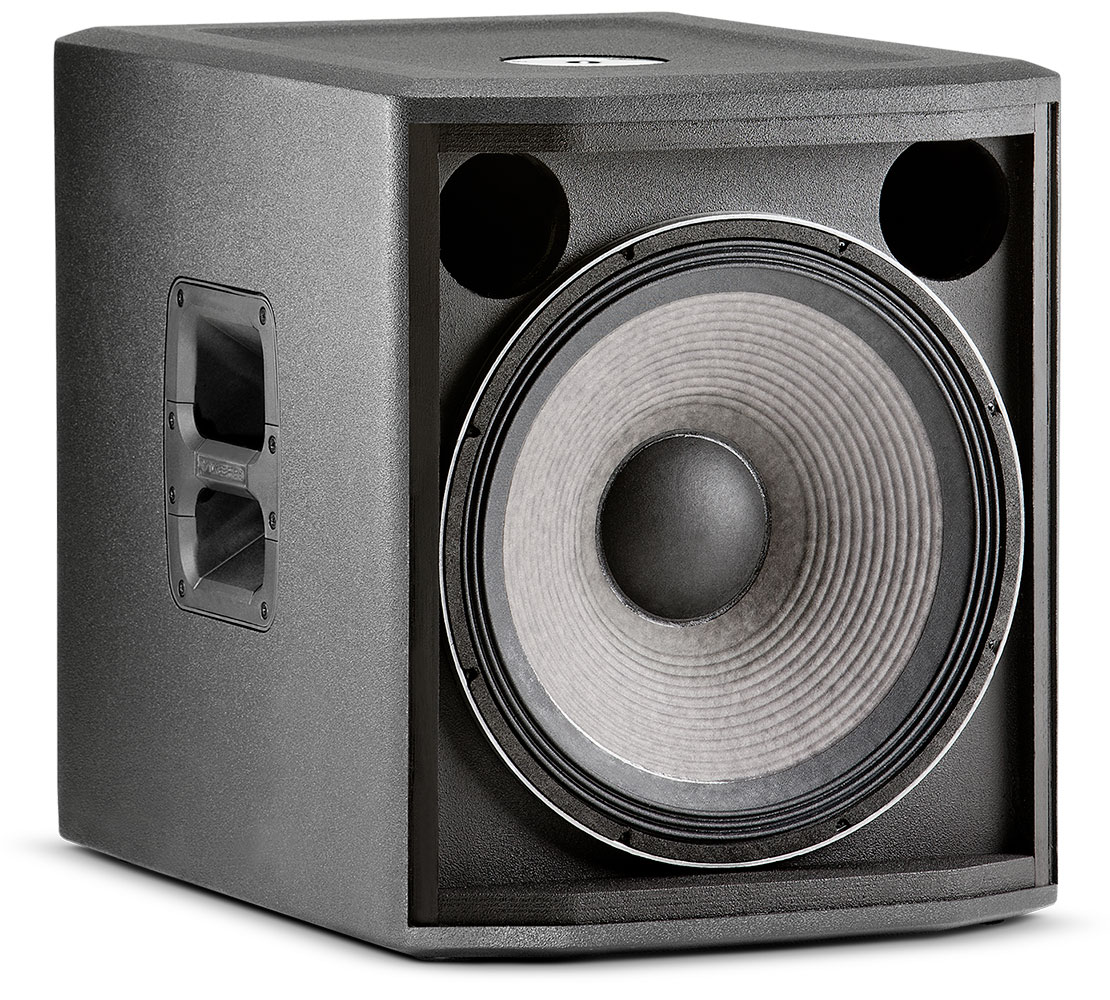

PRX715XLF Angle No Grill zaktualizowano: lip 2019	319 KB	lip 2019

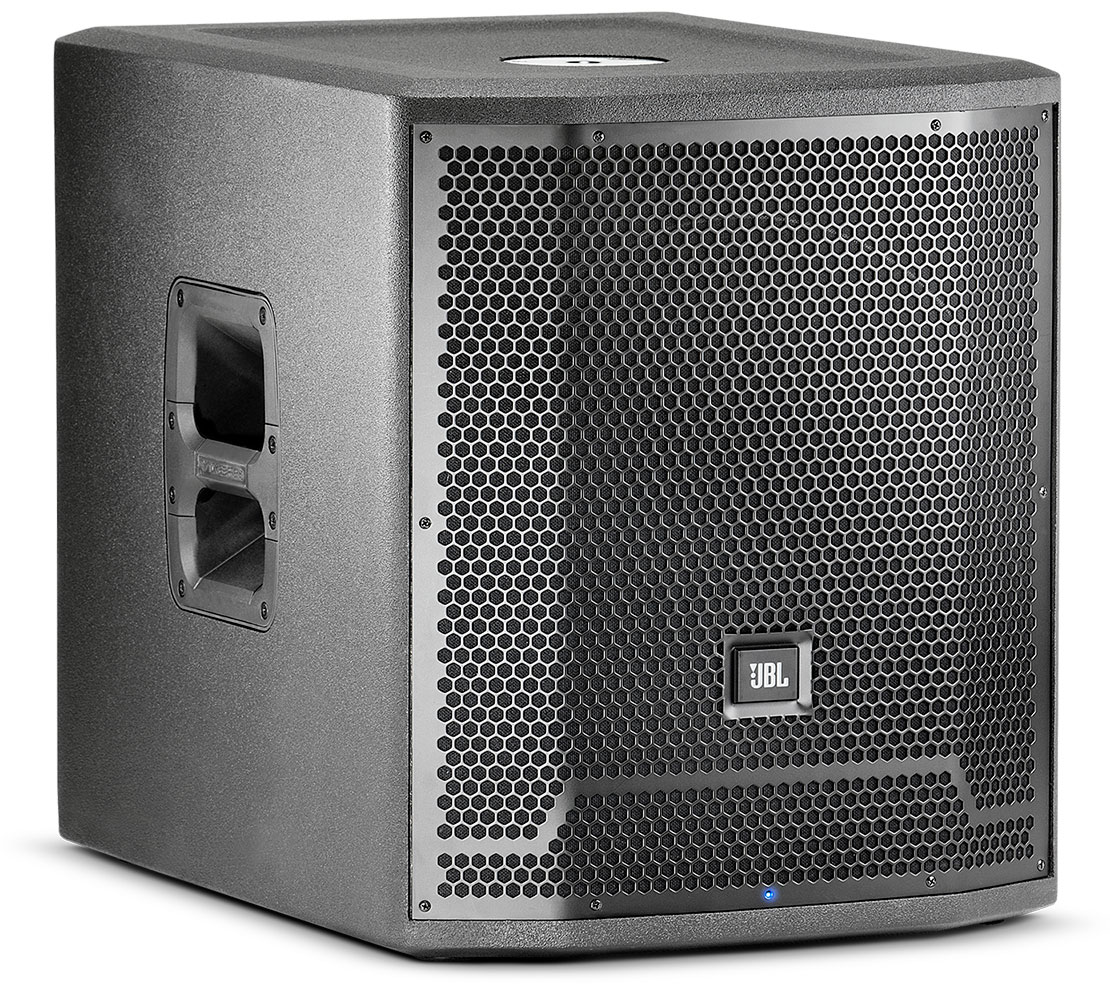

PRX715XLF Front Angle zaktualizowano: lip 2019	394 KB	lip 2019

Accessories

	Rozmiar	Przesłano
PRX700 Users Guide German zaktualizowano: paź 2020	906 KB	paź 2020

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	37 Hz - 113 Hz
Frequency Response (±3 dB)	44 Hz – 91 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	131 dB
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2275H 15 in woofer
Enclosure	Rectangular, 18 mm & 25mm, plywood
Transport	2 x injection molded handles with backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	Two Balanced female XLR/ 1/4" combo connectors
Output Connectors	Two balanced male XLR connectors.
Dimensions (H x W x D)	547.1 mm x 445.0 mm x 580.0 mm (21.54 in x 17.52 in x 22.48 in)
Net Weight	25.4 kg (56 lb.)
