JBL Professional PRX715XLF

Größere Bilder

15" selbstangetriebenes Subwoofer-System mit erweitertem Bassbereich

Das PRX715XLF, ein Subwoofer mit erweitertem Bassbereich, wurde entwickelt und konstruiert, um Subbass-Frequenzen mit Genauigkeit und Kraft bereitzustellen. Als einzelner Subwoofer in einem Sub/Sat-System oder mehrfach als Teil eines skalierbaren, großformatigen Beschallungssystems bietet das PRX715XLF extreme Effizienz und Kontrolle.

Eigenschaften

```html

131 dB Spitzenschalldruckpegel
15" Differential Drive® Tieftonfahrer für niedrige Verzerrung und höheren Schalldruck
Effiziente Class-D-Verstärkertechnologie
DSP-Eingangsbegrenzer, Weiche, dynamische Begrenzung, Komponentenoptimierung, wählbare Systementzerrung
Integrierte Stereo-Durchschleifung mit wählbarem Hochpassfilter und Polaritätsumkehr
2 x XLR-¼"-Kombinationseingänge mit 2 x XLR-Durchschleifung
M20-Stangenaufnahme akzeptiert JBLPOLE-GA und JBLPOLE-MA Lautsprecherstangen.
Mehrere Griffe mit komfortablen Gummioberflächen für einfachen Transport
Leichte Pappel-Sperrholzgehäuse, strukturell stabil durch Nut- und Federverbindungen und geschützt durch JBLs bewährte DuraFlex™-Oberfläche.
Mit Stoff hinterleuchtete, dellungsresistente Stahlgitter (16er Stärke)

Der PRX715XLF Subwoofer für erweiterte Tieffrequenzen wurde entwickelt, um Subbassbereiche mit Genauigkeit und Kraft bereitzustellen. Ob als einzelner Sub in einem Sub/Sat-System oder mehrfach als Teil eines skalierbaren großflächigen Beschallungssystems – der PRX715XLF arbeitet mit außergewöhnlicher Effizienz und Kontrolle. Die Subwoofer sind stapelbar und leicht, was schnelle Auf- und Abbau ermöglicht. Ihre robuste Konstruktion macht sie ideal für AV-Mietbestände. Mit einer Stangenaufnahme (die einen SS4-BK oder SS4-BK24 akzeptiert) auf der Oberseite und integrierter Stereo-Durchschleifung ist dies das leistungsstärkste Tieffrequenz-Komplement zu den PRX-Vollbereichssystemen. Eine zusätzliche Polaritätsumkehr-Option ermöglicht weitere Systemoptimierung.
Der PRX715XLF ist ein hochleistungs-eigenversorgter Subwoofer-System. Der PRX715XLF besteht aus einem leistungsstarken 2275H Differential Drive® Dual-Voice-Coil- und Magnetspalt-Woofer, angetrieben von einem 1500-Watt-Class-D-Leistungsverstärker. Hochentwickelte DSP bildet den Kern eines vollständig ausgestatteten Eingangsbereichs und bietet benutzerselektierbare Weichenfunktion, Polaritätsoptimierung, Schutz, dynamische Begrenzung und diskrete Komponentenoptimierung.
Alle PRX700-Gehäuse werden aus einer Kombination von 25mm (auf Ober- und Unterseite für zusätzliche Steifheit) und 18mm starkem, leichtem Pappel-Sperrholz gefertigt und sind strukturell stabil durch Nut- und Federverbindungen. Alle PRX700-Serie-Gehäuse sind durch JBLs bewährte DuraFlex™-Oberfläche geschützt. Gitter sind aus dellungsresistentem Stahlblech (16er Stärke) gefertigt und Griffe aus leichtem glasfaserverstärktem Kunststoff für zusätzliche Festigkeit und Haltbarkeit.
Die Verstärker-Eingangstafel bietet Stereoeingänge mit XLR- oder ¼-Zoll-Klinkenbuchse-Kompatibilität. Eine benutzerselektierbare Weiche gewährleistet einen sanften Übergang zum angeschlossenen Vollbereichssystem über die Stereospannungsausgänge. Signalpräsenz- und Begrenzeranzeigen geben Aufschluss über den Systemstatus und helfen beim Einstellen des optimalen Pegels mittels des Pegelregelknopfes.

```

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
PRX715XLF Data Sheet aktualisiert: Apr 2026		2,45 MB	Apr 2026
PRX715XLF Spec Sheet aktualisiert: Apr 2026		1,24 MB	Apr 2026
PRX715XLF User's Guide - English aktualisiert: Apr 2026		1,95 MB	Apr 2026
PRX715XLF User's Guide - French aktualisiert: Apr 2026		898 KB	Apr 2026
PRX715XLF User's Guide - German aktualisiert: Apr 2026		906 KB	Apr 2026
PRX715XLF User's Guide - Spanish aktualisiert: Apr 2026		780 KB	Apr 2026

Data Sheets

	Größe	Hochgeladen
PRX715XLF Datasheet aktualisiert: Jul 2019	2,45 MB	Jul 2019

Specifications

	Größe	Hochgeladen
PRX715XLF Spec Sheet aktualisiert: Jul 2019	1,24 MB	Jul 2019

Brochures

	Größe	Hochgeladen
Portable Sound Full Line 2015 Catalog aktualisiert: Okt 2020	2,54 MB	Okt 2020

CAD Drawings

	Größe	Hochgeladen
PRX700 2D Drawings CAD aktualisiert: Okt 2020	6,41 MB	Okt 2020
PRX700 2D Drawings PDF aktualisiert: Okt 2020	704 KB	Okt 2020

User Guides

	Größe	Hochgeladen
PRX700 Users Guide aktualisiert: Okt 2020	1,95 MB	Okt 2020
PRX700 Users Guide Spanish aktualisiert: Okt 2020	780 KB	Okt 2020
PRX700 Users Guide French aktualisiert: Okt 2020	898 KB	Okt 2020

Images

	Größe	Hochgeladen

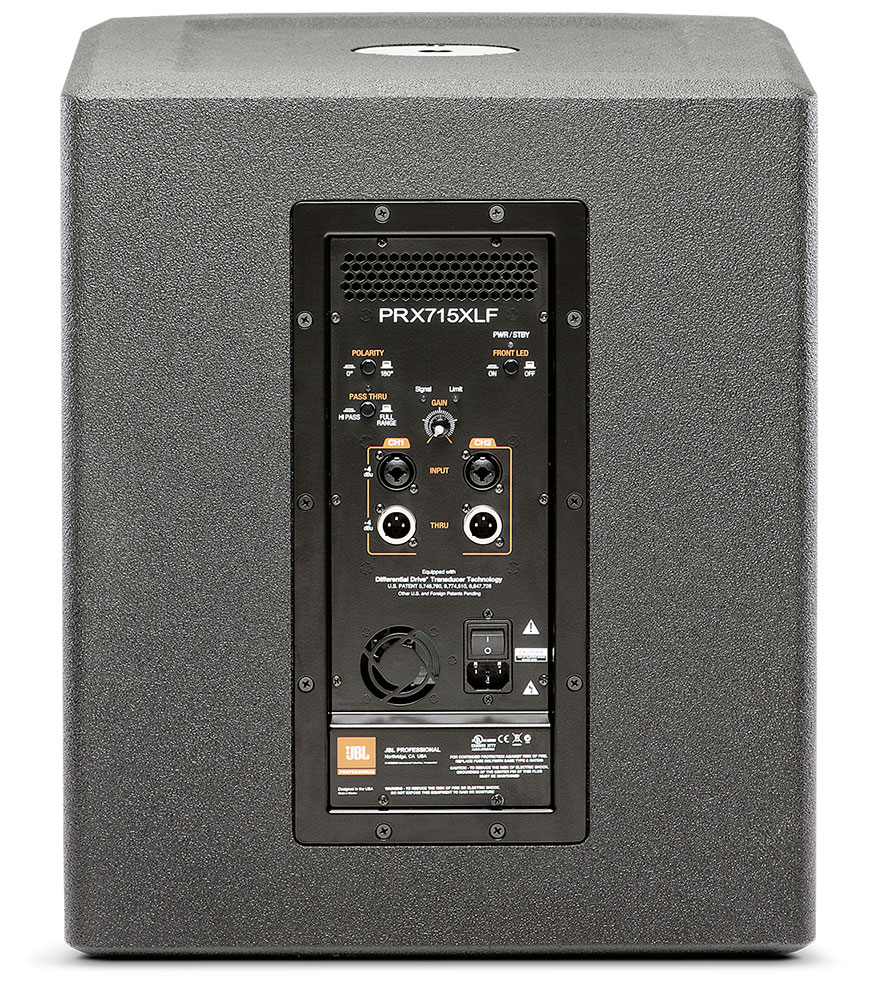

PRX715XLF Back aktualisiert: Jul 2019	328 KB	Jul 2019

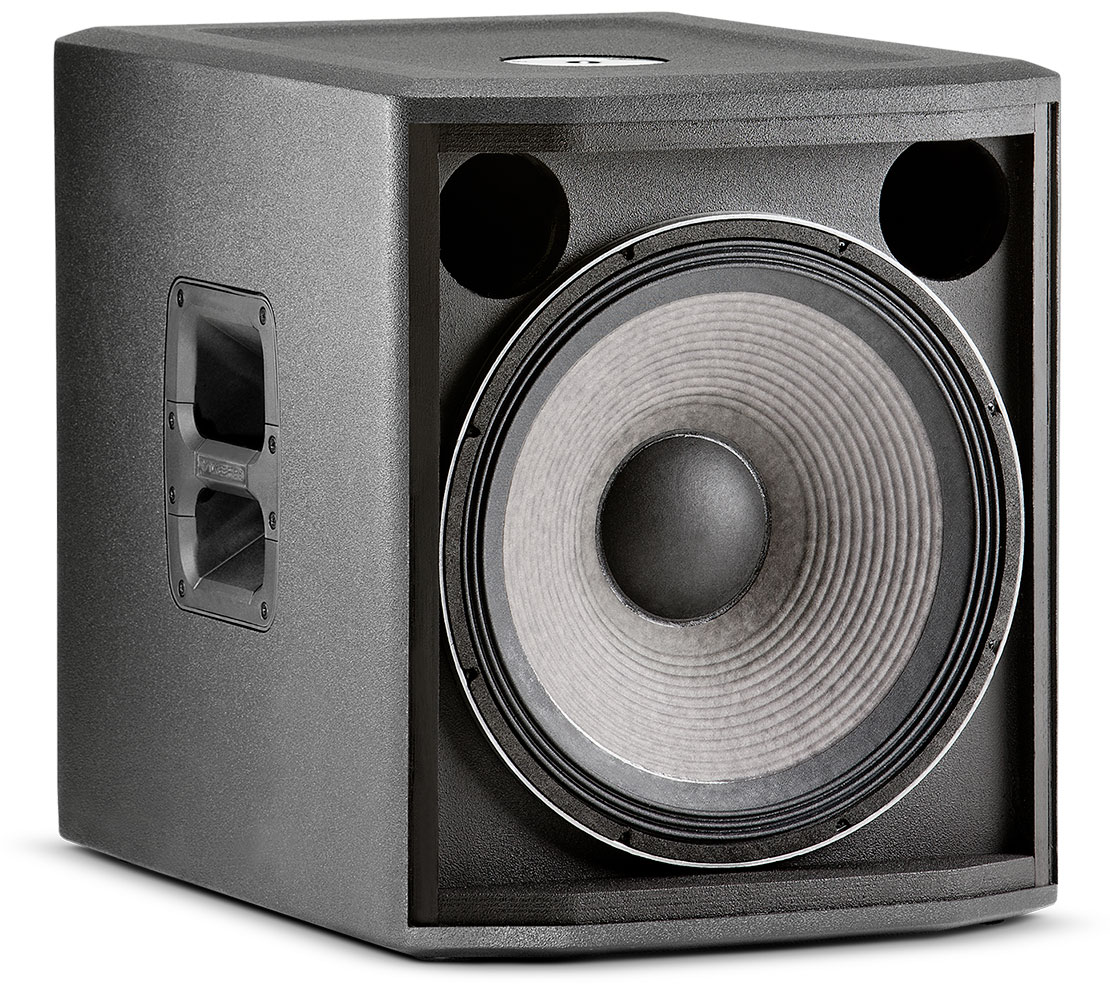

PRX715XLF Angle No Grill aktualisiert: Jul 2019	319 KB	Jul 2019
PRX715XLF Front Angle aktualisiert: Jul 2019	394 KB	Jul 2019

Accessories

	Größe	Hochgeladen
PRX700 Users Guide German aktualisiert: Okt 2020	906 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	37 Hz - 113 Hz
Frequency Response (±3 dB)	44 Hz – 91 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	131 dB
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2275H 15 in woofer
Enclosure	Rectangular, 18 mm & 25mm, plywood
Transport	2 x injection molded handles with backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	Two Balanced female XLR/ 1/4" combo connectors
Output Connectors	Two balanced male XLR connectors.
Dimensions (H x W x D)	547.1 mm x 445.0 mm x 580.0 mm (21.54 in x 17.52 in x 22.48 in)
Net Weight	25.4 kg (56 lb.)
