JBL Professional PRX715XLF

Imagens maiores

Sistema de Subwoofer Autoamplificado de 15" com Extensão de Frequências Graves

O PRX715XLF, subwoofer com extensão de frequências graves, foi projectado e desenvolvido para fornecer frequências de graves profundos com precisão e potência. Utilizado como subwoofer único num sistema sub/sat ou em múltiplas unidades como parte de um sistema escalável de reforço sonoro de grande formato, o PRX715XLF funciona com eficiência e controlo extremos.

Características

131 dB de SPL máximo
Altifalante de graves de 15" com tecnologia Differential Drive® para baixa distorção e SPL mais elevado
Tecnologia de amplificador Class-D eficiente
Limitador de entrada DSP, crossover, limitação dinâmica, otimização de componentes, EQ de sistema selecionável
Passagem estéreo integrada, com filtro HP selecionável e inversão de polaridade
2 entradas combinadas XLR-¼", com 2 loop-thru XLR
Receptáculo de pólo M20 compatível com as barras de altifalante JBLPOLE-GA e JBLPOLE-MA.
Múltiplas pegas com revestimento em borracha confortável para transporte fácil
Caixas de compensado de choupo leve com estrutura reforçada por juntas de enfiamento e protegidas pelo acabamento DuraFlex™ comprovado em digressões da JBL.
Grelhas de aço com espessura 16 com revestimento em tecido e resistentes a amolgadelas

O subwoofer PRX715XLF de extensão de baixa frequência foi concebido e desenvolvido para fornecer frequências de sub-graves com precisão e potência. Utilizado como um único sub num sistema sub/sat ou em múltiplos como parte de um sistema de reforço de som de grande formato escalável, o PRX715XLF funciona com eficiência e controlo excepcionais. Os subs são empilháveis e leves, garantindo configurações e desmontagens rápidas. E graças à sua construção robusta, são perfeitos para inventários de aluguel de AV. Com um receptáculo de pólo (compatível com SS4-BK ou SS4-BK24) no painel superior e passagem estéreo integrada, este é o complemento de baixa frequência mais potente para os sistemas de gama completa PRX. A adição de uma opção de inversão de polaridade permite ainda mais a otimização do sistema.
O PRX715XLF é um sistema de subwoofer de alta performance autoalimentado. O PRX715XLF é constituído por um poderoso woofer Differential Drive® de dupla bobine móvel e entreferro magnético 2275H, impulsionado por um amplificador de potência Class-D de 1500 Watt. O DSP sofisticado está no coração de uma secção de entrada totalmente equipada, fornecendo funcionalidade de crossover selecionável pelo utilizador, otimização de polaridade, proteção, limitação dinâmica e otimização de componentes discretos.
Todas as caixas PRX700 são construídas com uma combinação de compensado de choupo de 25mm (no topo e fundo para rigidez acrescida) e 18mm, forte e leve, com estrutura reforçada por juntas de enfiamento. Todas as caixas da Série PRX700 são protegidas pelo acabamento DuraFlex™ comprovado em digressões da JBL. As grelhas são feitas de aço com espessura 16 resistente a amolgadelas e as pegas são feitas de nylon reforçado com vidro leve para maior resistência e durabilidade.
O painel de entrada do amplificador oferece entradas estéreo com compatibilidade XLR ou jack de ¼ polegada. Um crossover selecionável pelo utilizador garante uma transição suave para o sistema de gama completa ligado às saídas estéreo. Os indicadores de sinal presente e limitador indicam o estado do sistema e auxiliam na definição do nível óptimo através do botão de controlo de nível.

Descarregamentos

Documentos

	Idioma	Tamanho	Carregado
PRX715XLF Data Sheet atualizado: abr 2026		2 MB	abr 2026
PRX715XLF Spec Sheet atualizado: abr 2026		1 MB	abr 2026
PRX715XLF User's Guide - English atualizado: abr 2026		2 MB	abr 2026
PRX715XLF User's Guide - French atualizado: abr 2026		900 KB	abr 2026
PRX715XLF User's Guide - German atualizado: abr 2026		900 KB	abr 2026
PRX715XLF User's Guide - Spanish atualizado: abr 2026		800 KB	abr 2026

Data Sheets

	Tamanho	Carregado
PRX715XLF Datasheet atualizado: jul 2019	2 MB	jul 2019

Specifications

	Tamanho	Carregado
PRX715XLF Spec Sheet atualizado: jul 2019	1 MB	jul 2019

Brochures

	Tamanho	Carregado
Portable Sound Full Line 2015 Catalog atualizado: out 2020	3 MB	out 2020

CAD Drawings

	Tamanho	Carregado
PRX700 2D Drawings CAD atualizado: out 2020	6 MB	out 2020
PRX700 2D Drawings PDF atualizado: out 2020	700 KB	out 2020

User Guides

	Tamanho	Carregado
PRX700 Users Guide atualizado: out 2020	2 MB	out 2020
PRX700 Users Guide Spanish atualizado: out 2020	800 KB	out 2020
PRX700 Users Guide French atualizado: out 2020	900 KB	out 2020

Images

	Tamanho	Carregado

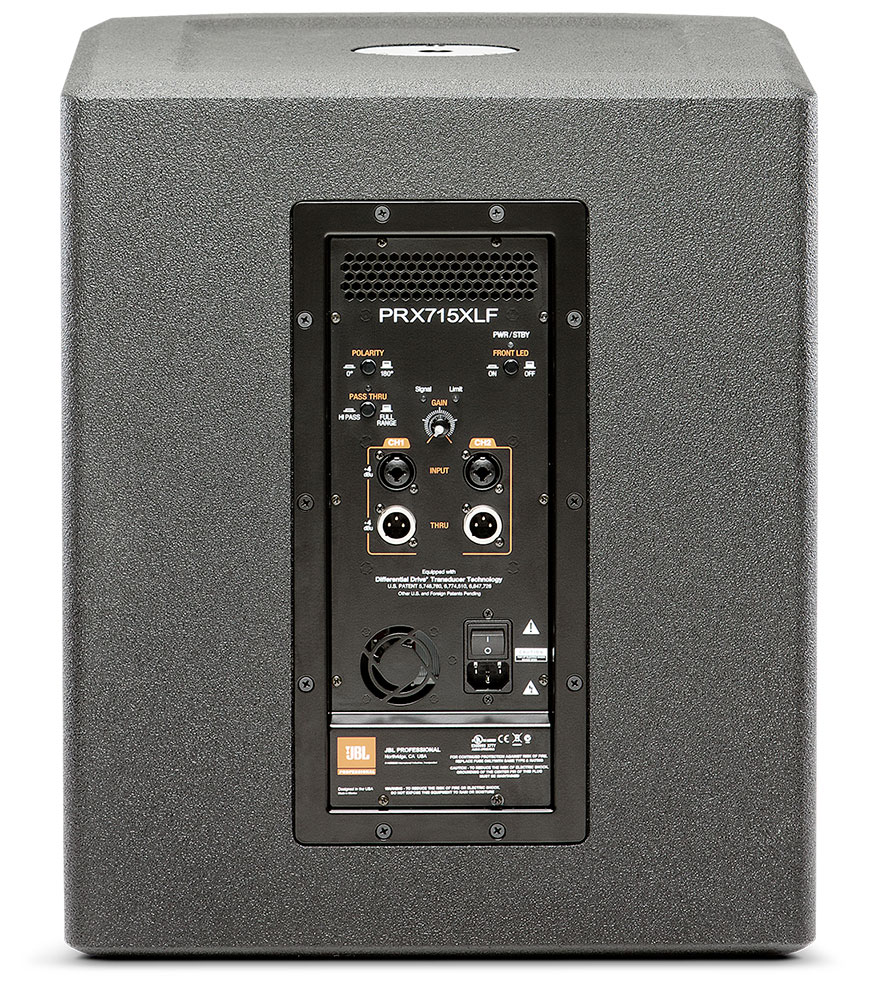

PRX715XLF Back atualizado: jul 2019	300 KB	jul 2019

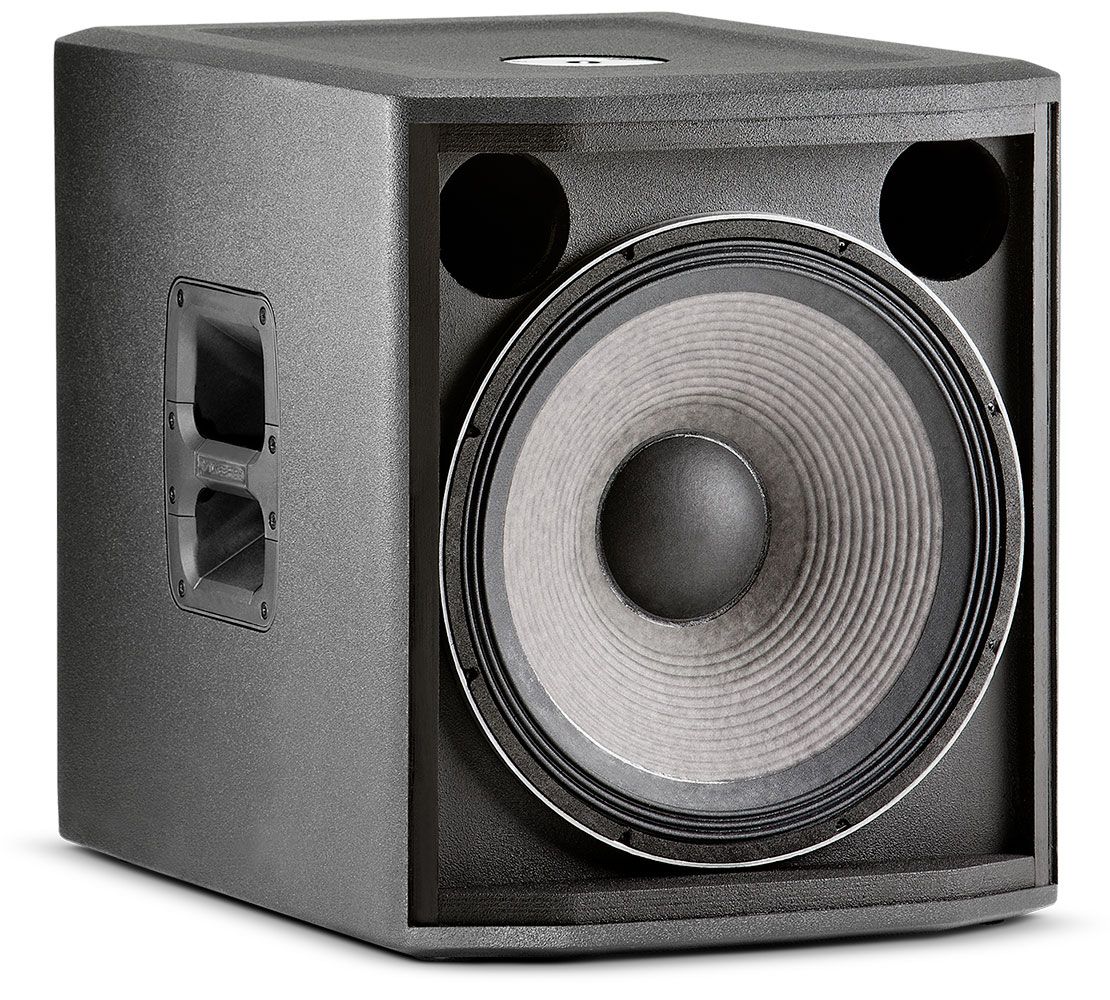

PRX715XLF Angle No Grill atualizado: jul 2019	300 KB	jul 2019

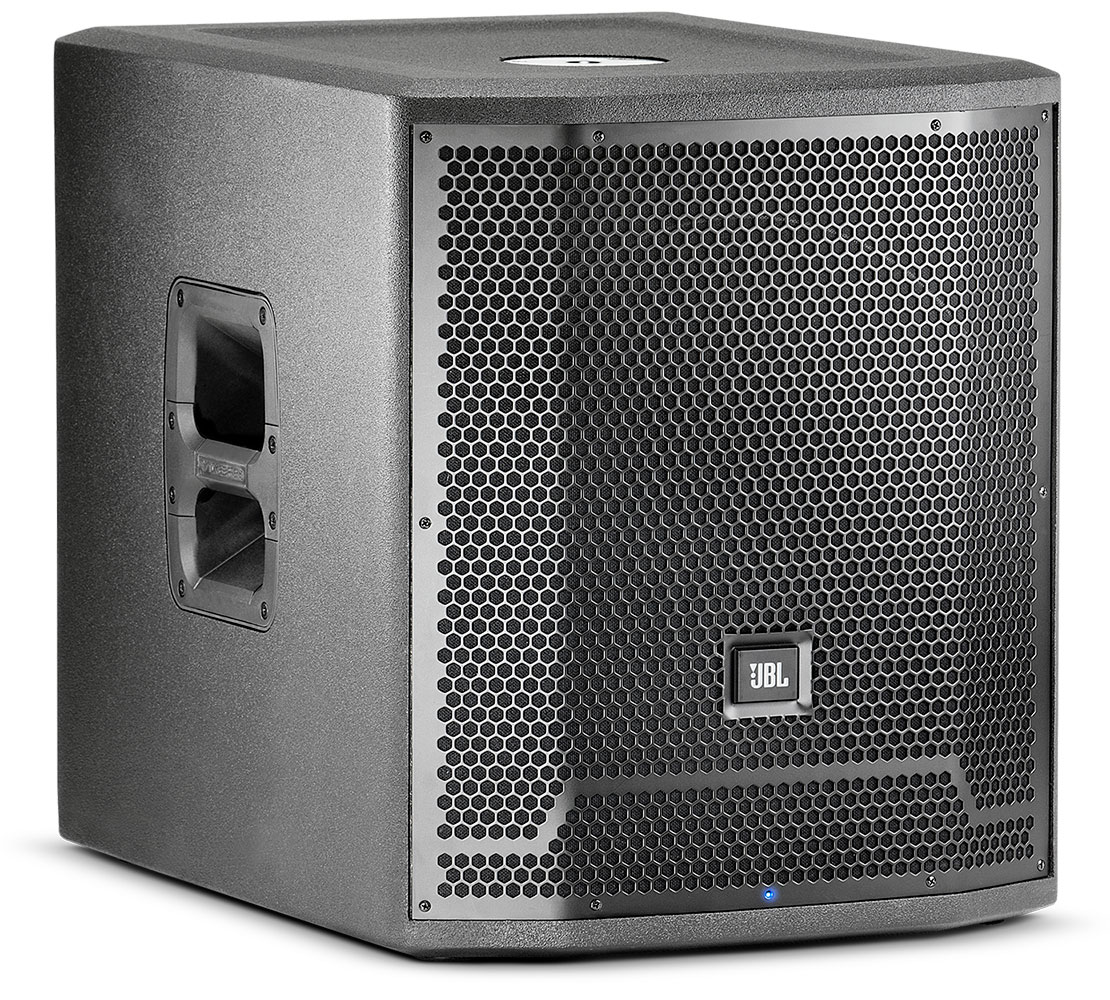

PRX715XLF Front Angle atualizado: jul 2019	400 KB	jul 2019

Accessories

	Tamanho	Carregado
PRX700 Users Guide German atualizado: out 2020	900 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	37 Hz - 113 Hz
Frequency Response (±3 dB)	44 Hz – 91 Hz
Internal Crossover Frequency	100 Hz DSP controlled 48 dB filter slope
Loop out Crossover Frequency	120 Hz analog 24 dB filter slope
Maximum SPL (1m)	131 dB
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced)
Polarity	normal or reverse polarity
LF Driver	1 x JBL 2275H 15 in woofer
Enclosure	Rectangular, 18 mm & 25mm, plywood
Transport	2 x injection molded handles with backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	Two Balanced female XLR/ 1/4" combo connectors
Output Connectors	Two balanced male XLR connectors.
Dimensions (H x W x D)	547.1 mm x 445.0 mm x 580.0 mm (21.54 in x 17.52 in x 22.48 in)
Net Weight	25.4 kg (56 lb.)
