JBL Professional PRX612M

Större bilder

12 tum tvåvägs flerfunktions självdrivet
ljudförstärkningssystem

PRX612M är den mest kompakta och mångsidiga högtalaren i PRX600-serien. Den är utformad för att leverera maximal prestanda i förhållande till sin vikt och storlek, både som scenmonitor och som huvudhögtalare för PA-anläggning.

Funktioner

Maximal SPL 134 dB topp
Hölje med dubbla användningsområden, för både front-of-house- och golvmonitorapplikationer
Åtta M10-upphängningspunkter för horisontell eller vertikal upphängning. En M10-punkt för bakåtvinkling
Optimerad EQ för monitor- eller front-of-house-applikationer
305 mm (12 tum) Differential Drive® neodymwoofer med dubbla talspolar och dubbla magnetgap
37,5 mm (1,5 tum) kompressionsdriver med ringformat polymermembran och neodymmagnet
1000 W (2 x 500 W) Crown® Class-D-förstärkare
DSP-ingångssektion, delningsfilter, dynamisk begränsning, komponentoptimering, valbar system-EQ
Professionella XLR-linjeingångar och ¼"-ingångar för mikrofon/instrument, med genomkoppling
Stolpfäste med dubbla vinklar

Applikationer

PRX612M är den mest kompakta och mångsidiga högtalaren i PRX600-serien. Den har utformats för att leverera maximal prestanda i förhållande till vikt och storlek, både som scenmonitor och som front-of-house-PA. Två användarvalbara EQ-inställningar gör det möjligt att optimera systemet för respektive applikation. Med sitt stolpfäste med dubbla socklar är PRX612M en perfekt matchning till en PRX618S-subwoofer, vilket ger ett självförstärkt
sub-/sat-system med höga prestanda.
PRX612M består av en 305 mm (12 tum) 262F-1 Differential Drive®-woofer och en 2408H-1-kompressionsdriver med 37,5 mm (1,5 tum) ringformat polymermembran och neodymmagnet, monterad på ett horn med 90° x 50° spridning. Allt drivs av en Crown® Class-D digital effektförstärkare på 1000 W (2 x 500 W). Ett egenutvecklat DSP-chip utgör kärnan i en fullt utrustad ingångssektion som erbjuder användarvalbar system-EQ, skydd, val av ingångskänslighet, delningsfilterfunktion, dynamisk begränsning och optimering av de enskilda komponenterna.
Samtliga PRX600-höljen är byggda av en kombination av 25 mm (i topp och botten för ökad styvhet) och 18 mm stark och lätt poppelplywood, som ges strukturell stabilitet genom förband av not och spont. Alla höljen i PRX600-serien skyddas av JBL:s turnébeprövade DuraFlex™-finish. Gallren är tillverkade av bucklingsbeständigt stål med tjocklek 16 gauge och handtagen av lättviktig glasfiberförstärkt nylon för ökad styrka och hållbarhet. Samtliga M10-upphängningspunkter är tillverkade av stål med tjocklek 14 gauge och har testats med en flytgräns på
1000 lbs vardera.
Förstärkarens ingångspanel erbjuder kompatibilitet med både XLR och ¼-tumsjack, och en känslighetsomkopplare ger extra flexibilitet, vilket gör det möjligt att ansluta praktiskt taget vilken ljudkälla som helst utan mixer. Indikatorlampor för signalnärvaro och limiter visar systemets status och underlättar inställningen av optimal nivå med nivåratten.

Nedladdningar

Specifications

	Storlek	Uppladdat
PRX612M Spec Sheet uppdaterad: okt 2020	422 KB	okt 2020

Manuals

	Språk	Storlek	Uppladdat
PRX600 Users Guide - French uppdaterad: okt 2020		3,68 MB	okt 2020

Brochures

	Storlek	Uppladdat
PRX600 Brochure uppdaterad: okt 2020	1,49 MB	okt 2020

CAD Drawings

	Storlek	Uppladdat
PRX600 Drawings 2D & 3D uppdaterad: okt 2020	4,8 MB	okt 2020

User Guides

	Storlek	Uppladdat
PRX600 Users Guide uppdaterad: okt 2020	4,65 MB	okt 2020

Images

	Storlek	Uppladdat

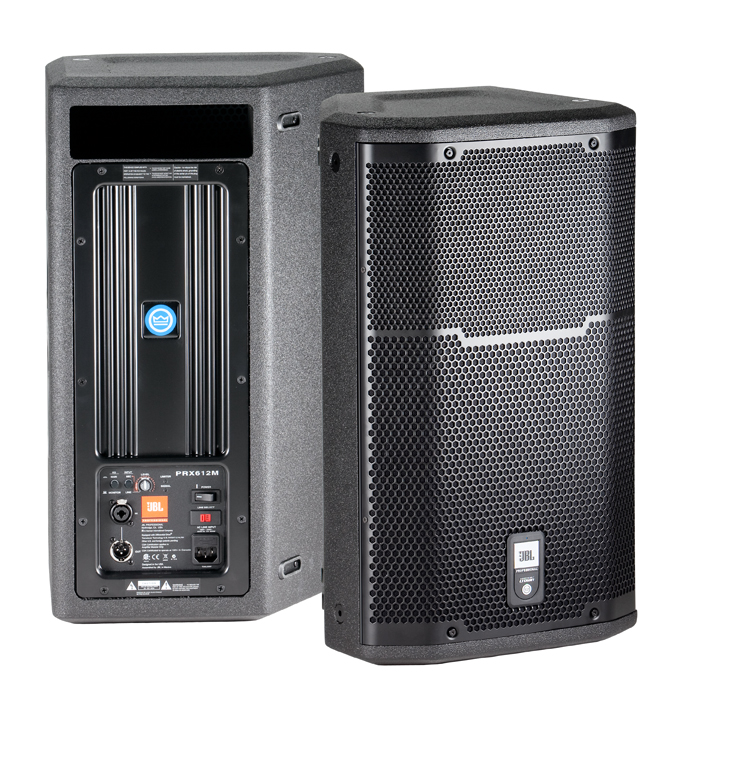

PRX612M Front-Back uppdaterad: okt 2020	375 KB	okt 2020

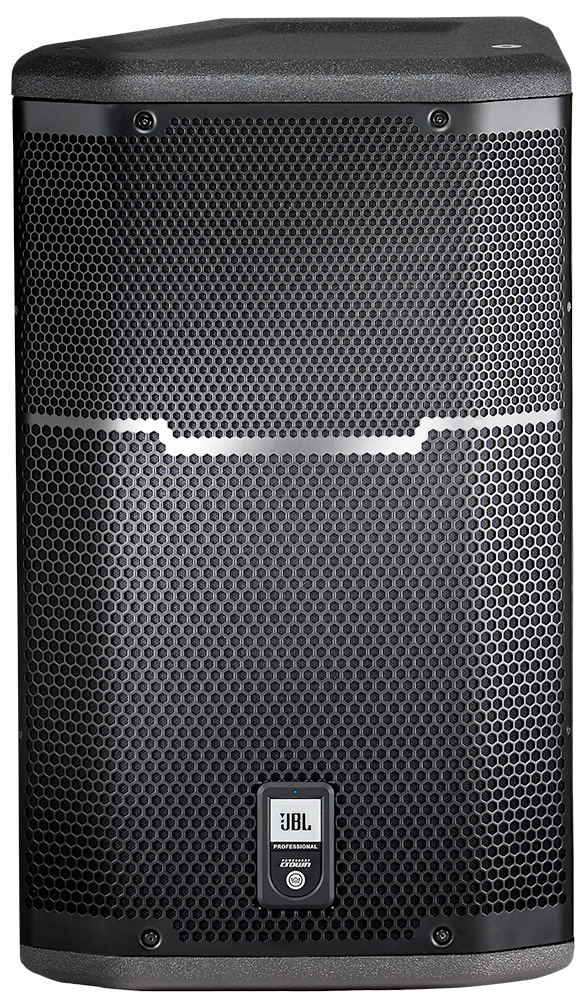

PRX612M Front uppdaterad: okt 2020	370 KB	okt 2020

Ease Data

	Storlek	Uppladdat
PRX 600 Ease Data uppdaterad: okt 2020	203 KB	okt 2020

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

System Type	Self-powered 12", two-way, bass-reflex
Maximum SPL Output	Full Range: 134 dB peakMonitor: 133 dB peak
Frequency Range (-10dB)	Full Range: 50 Hz – 19.5 kHzMonitor: 51 Hz – 19.5 kHz
Frequency Response (±3 dB)	Full Range: 60 Hz – 17.5 kHzMonitor: 61 Hz – 18.5 kHz
Coverage Pattern	90º x 50º nominal
Amp Design	Crown® Class D
Power Rating	1000 W ( 2 x 500 )
Dimensions (H x W x D)	592 mm x 353 mm x 340 mm ( 23.3 in x 13.9 in x 13.4 in )
Net Weight	15.6 kg ( 34.5 lb )
