Control 88M

Tvåvägs 8-tums (200 mm) koaxial svamplandskaphögtalare

Control 88M
Större bilder

Tvåvägs 8-tums (200 mm) koaxial svampformad landskapshögtalare

Den höggradigt väderbeständiga Control 80 Series Landscape-högtalare är utformad för utomhusbruk och levererar utmärkt fullspektral ljudkvalitet och 360-gradig täckning. Control 80 Series Landscape-högtalare är designade för att monteras på eller i marken och kan användas i många olika miljöer, inklusive shoppingcentrum, temaparkier, sportanläggningar, hotell, kasinon, resort, restauranger, värdskap- och fritidslokaler, entréer och överallt där en högkvalitativ musik- och/eller personsökarhögtalare för landskapsmiljöer är nödvändig. Högtalaren har en kompakt design och är diskret samt smälter lätt in i omgivningen. Ett robust polyetenhölje är motståndskraftigt mot skador från grässtransportörer och väder, och höljets färg genomsyrar materialet så att högtalaren behåller sin färg även när den skrapas eller repas.

Funktioner

  • Komponenter:
    • 8" högvädertålig högtalare
    • 1" mjuk dome högvädertålig diskant
  • 120W rosa bruseffekt (240W program) i direkt 8Ώ-läge, plus inbyggd 60W 70V/100V flervalsomkopplartransformator
  • Robust polyeten högvädertålig hölje
  • Helt isolerad mittkammare för kabelskydd
  • Högkvalitativt ljudkaraktär med brett frekvensomfång 47Hz - 16kHz

Nedladdningar

Specifications
  Storlek Uppladdat
file type icon Control 88M Spec Sheet
uppdaterad: apr 2019
2,36 MB apr 2019
Brochures
  Version Språk Storlek Uppladdat
file type icon Control Contractor Brochure (2025)
en version A, uppdaterad: mar 2026
en  23 MB mar 2026
file type icon Control Contractor Brochure (2024)
en version D, uppdaterad: feb 2024
en  14 MB feb 2024
file type icon Control Contractor Brochure (2026)
en uppdaterad: mar 2026
  en  21 MB mar 2026
CAD Drawings
  Version Storlek Uppladdat
file type icon Control 88M Drawing
version 3, uppdaterad: mar 2024
2,28 MB mar 2024
Compliances
  Storlek Uppladdat
179 KB dec 2019
139 KB okt 2019
Install Guides
  Version Storlek Uppladdat
file type icon Control 80 Series Landscape Speakers Install Guide
version B, uppdaterad: jul 2022
8,95 MB jul 2022
CLF Files
  Storlek Uppladdat
file type icon Control 85M & 88M CLF Files
uppdaterad: okt 2020
239 KB okt 2020
Speaker Tunings
  Version Storlek Uppladdat
file type icon Commercial, CBT, and AWC Tunings 220616
version A, uppdaterad: maj 2023
557 KB maj 2023
Images
  Storlek Uppladdat

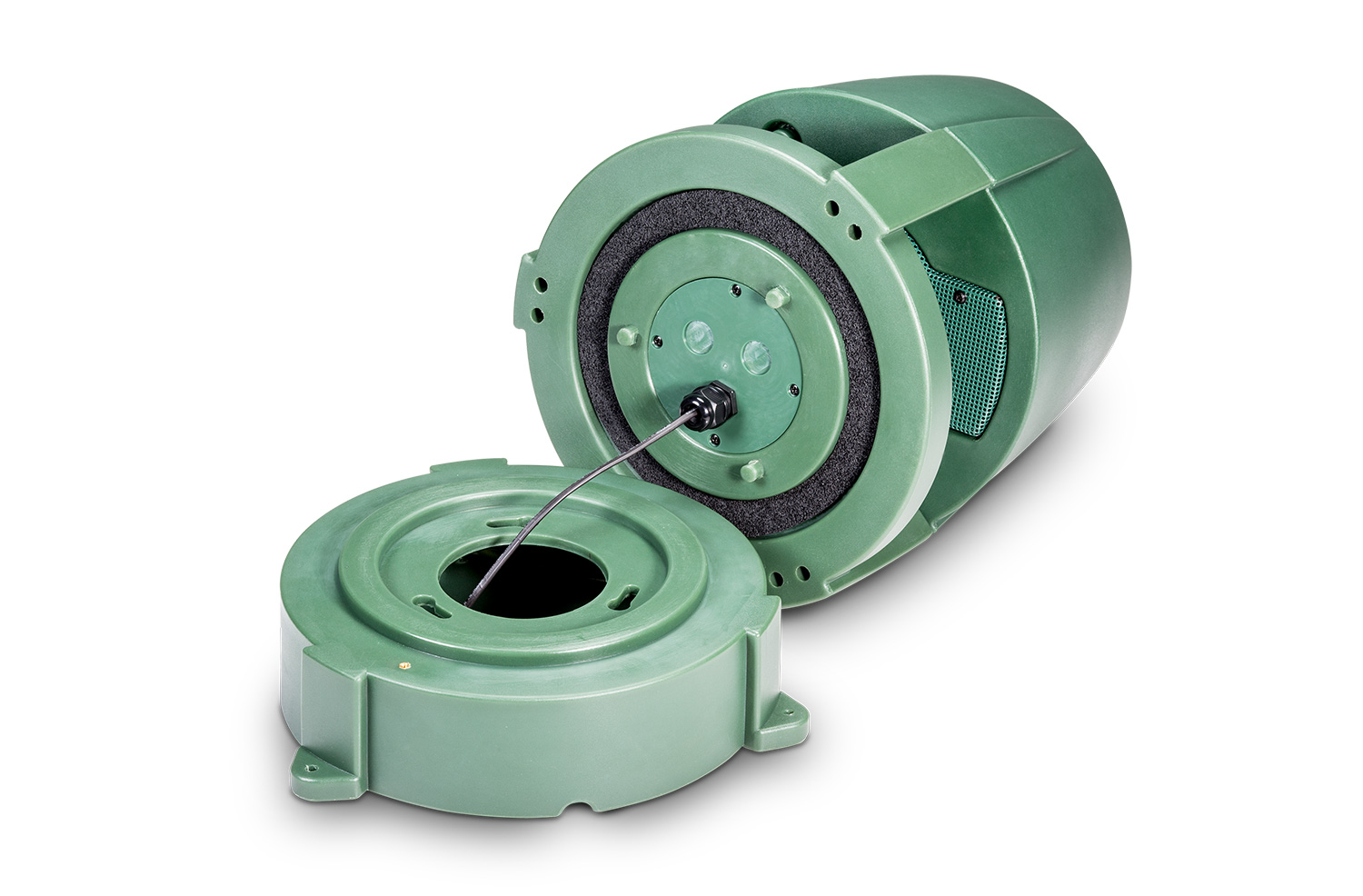

file type icon Control 88M Open
uppdaterad: apr 2019
220 KB apr 2019

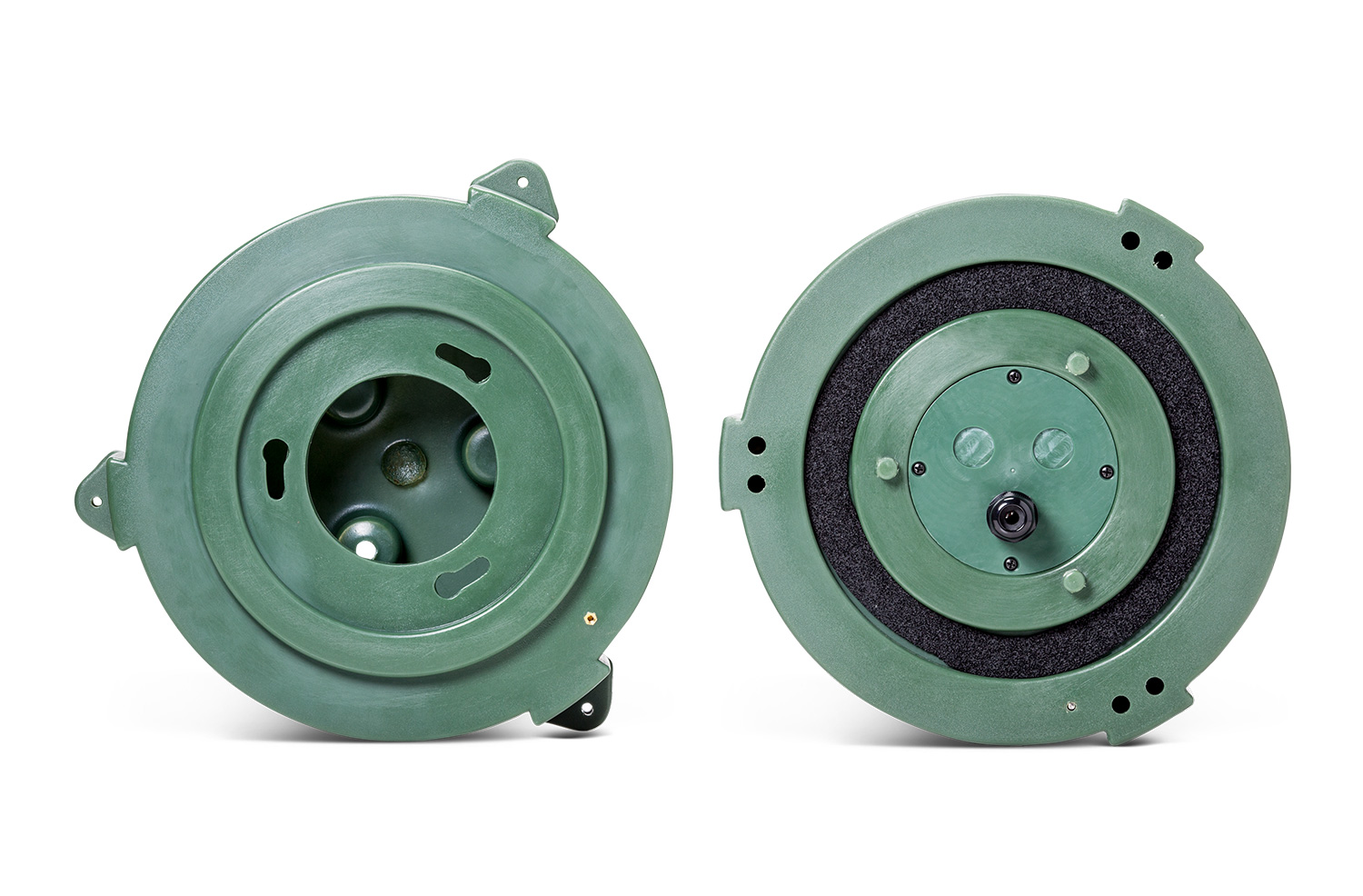

file type icon Control 88M Bottom
uppdaterad: apr 2019
288 KB apr 2019

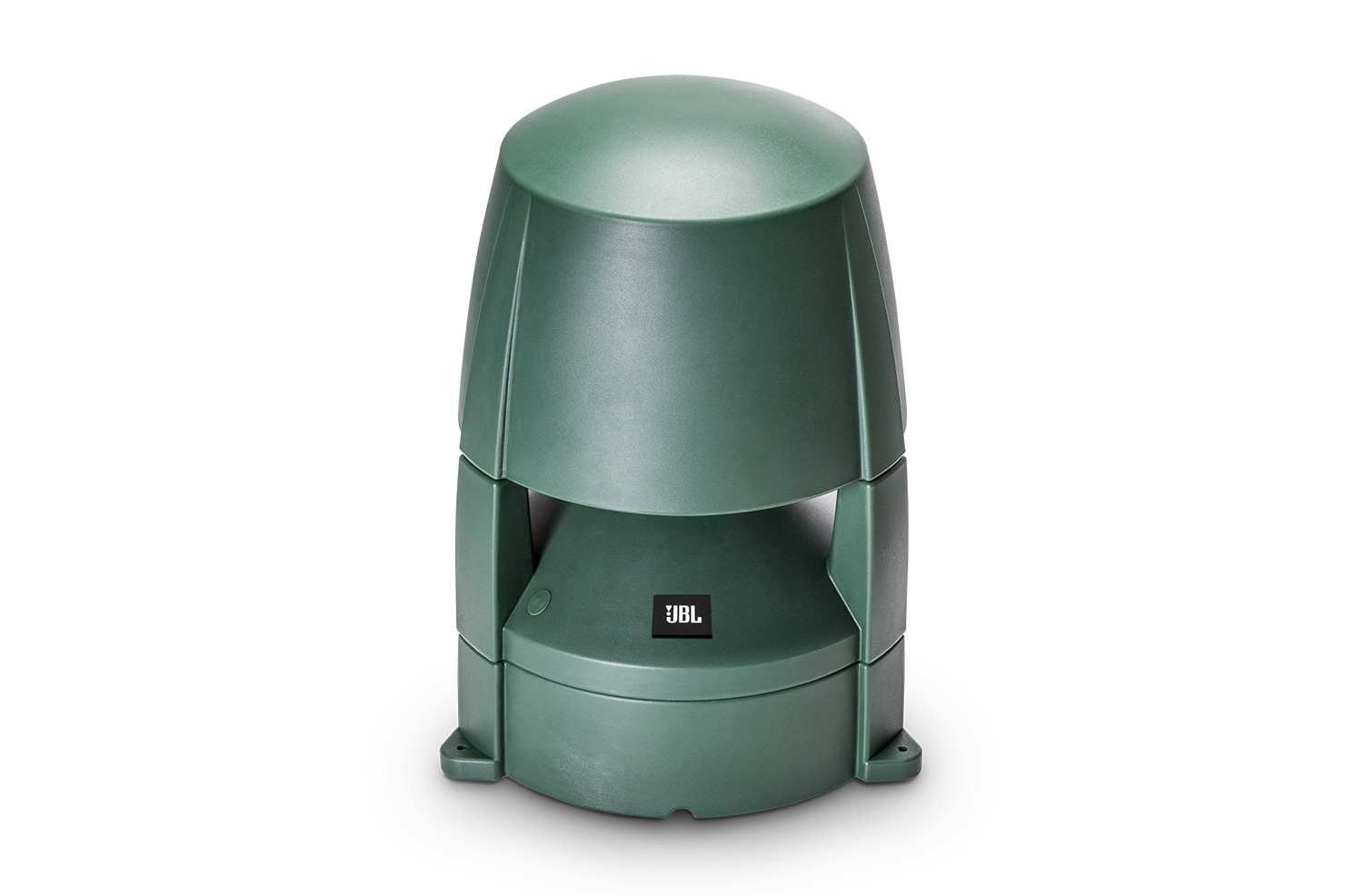

file type icon control 88M Angle
uppdaterad: apr 2019
136 KB apr 2019

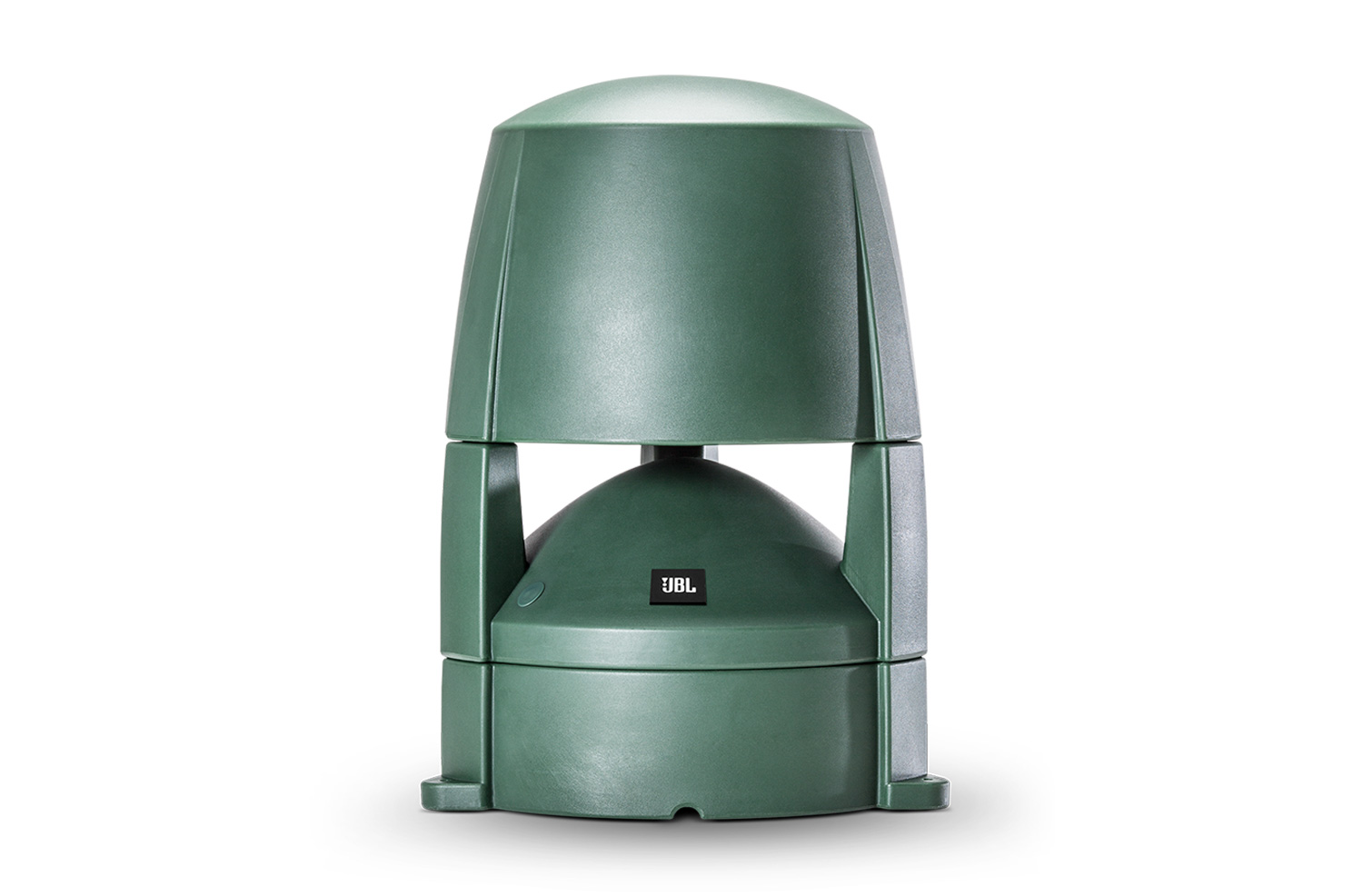

file type icon control 88M Front
uppdaterad: apr 2019
150 KB apr 2019
Ease Data
  Storlek Uppladdat
file type icon Control 88M EASE/GLL File
uppdaterad: apr 2019
431 KB apr 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB) 47 Hz – 16 kHz
Power Rating 240 W Continuous Program (2 hrs) 120W (480W peak), Continuous Pink Noise (2 hrs) 100W (400W peak) Continuous Pink Noise (100 hrs)
Transformer Taps 70V: 60W, 30W, 15W & 7.5W 100V: 60W, 30W, 15W
Frequency Response (±3 dB) 60Hz - 15 kHz
Maximum Input Voltage 28.0 V
Sensitivity 87 dB, 1W @ 1m (ave. 80Hz - 16kHz)
Coverage Pattern 360° H, 160° V (primary listening 10° to 50° up from ground)
Directivity Factor (Q) 2.1
Directivity Index (DI) 3.2 dB
Maximum SPL (1m) 108 dB
Impedance 8Ω (at 8Ω setting)
Minimum Impedance 6.6Ω at 9.5kHz
Insertion Loss <0.5 dB at any tap setting
Thru Setting 8Ω nominal
Crossover Type 2nd Order LPF on LF and 2nd Order HPF on HF
Recommended Protective High-Pass 45 Hz for 8Ω operation, 24 dB/oct 80 Hz for 60W tap, 24 dB/oct 50 Hz for 30W, 7.5W, and 7.5W taps, 24 dB/oct
Drivers LF: 200 mm (8.00 in) diameter LF driver, Kapton™ former, 38mm (1.5 in) voice coil, polypropylene cone and polyurethane surround.
HF: 25mm (1.0 in) diameter HF driver Polyetherimide (PEI) dome.
Enclosure LDPE Polyethylene plastic, 6 mm wall thickness, UL94V-0 rated.
Grille Powder coated stainless steel.
Outdoor Capability IP-56 rating per IEC529 (dust protected and protected against jets of water). Exceeds MilSpec 810 for humidity, salt spray, temperature & UV. Passes Mil-STd-202F for salt spray. Enclosure UL94V0 rated.
Safety Agency UL1480, Transformer UL Recognized per UL1876, ROHS compliant.
Input Connectors Bare wire with dielectric-gel-filled wire nuts (internal to top speaker section)
Wiring Water ingress protected by two stages of gland nuts, one mounted on outside of enclosure (installed by installer via drilling 22 mm (0.875 in, 7/8 in) hole in any of multiple provided locations) and one between the bottom base and top speaker sections. Included gland nuts require round-jacketed wire with outside diameter between 4.0 mm and 9.0 mm (0.16” in and 0.35” in). For Installation instructions, see Installation Guide (#IS-C80MLS).
Colors Hunter Green, RAL6018
Dimensions (H x W x D) 524 x 355 x 355 mm (20.7 x 14 x 14 in.)
Net Weight (each) 7.8 kg (17 lb)
Shipping Weight 10.5 kg (23 lb)
Included Accessories (2) wire nuts, (2) gland nuts, (1) right-angle screwdriver
Installer-Supplied Required Tools 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
Optional Accessories 22mm (0.875 in, 7/8 in) twist-type drill bit (or other type suitable for plastic) for installing gland nut into enclosure.
