JBL Professional MD52

Imagens maiores

Sistema de Altifalante Full-Range de 2 Vias com 1 x 12" LF

A Série Marquis Dance Club da JBL é uma família de última geração de sistemas de altifalantes concebidos especificamente para o Mercado de Discotecas. O MD52 foi igualmente concebido para o DJ móvel que necessite de um sistema portátil leve e de alta fidelidade. O recinto com ângulo múltiplo apresenta um ângulo de 45° num lado para utilização como monitor de piso na orientação horizontal e está equipado com pega, copo de montagem em poste no painel inferior. O MD52 é um sistema passivo full-range de 2 vias de 12" de potência média 90° x 50°, utilizando transdutores Differential Drive 262H e um altifalante de compressão 2408H-1 com diafragma de 1.5" para uma resposta de alta frequência suave, com baixa distorção. Todos os altifalantes da Série Marquis oferecem clareza sem precedentes, definição e uma pureza notável.

Características

Woofers JBL 262H com bobine de voz dupla de 2" – Differential Drive® com lacuna magnética dupla
Controlador de compressão JBL 2408H-1 com diafragma de 1,5" e saída de 1"
Guia de ondas PT™ Progressive Transition rotável de 90° x 50°
Encaixe para montagem em pólo para aplicações portáteis

Aplicações

Discotecas sofisticadas
DJ móvel
Reforço de som para eventos ao vivo

Descarregamentos

Documentos

	Idioma	Tamanho	Carregado
Marquis Dance Brochure atualizado: abr 2026		500 KB	abr 2026
MD52 Spec Sheet atualizado: abr 2026		300 KB	abr 2026

Data Sheets

	Tamanho	Carregado
MD52 Spec Sheet atualizado: out 2019	300 KB	out 2019

Specifications

	Tamanho	Carregado
Marquis Dance Club Series Spec Sheets atualizado: jul 2019	4 MB	jul 2019

Brochures

	Tamanho	Carregado
Marquis Dance Club Series Brochure atualizado: jul 2019	500 KB	jul 2019

CAD Drawings

	Tamanho	Carregado
Marquis Dance Series 2D DXF Drawings atualizado: out 2019	600 KB	out 2019
Marquis Dance Series 3D DXF Drawings atualizado: out 2019	10 MB	out 2019
Marquis Dance Series Customer Drawings PDF atualizado: out 2019	200 KB	out 2019

Compliances

	Tamanho	Carregado
Marquis Dance Club Series Declaration of Conformity atualizado: out 2019	100 KB	out 2019

Images

	Tamanho	Carregado

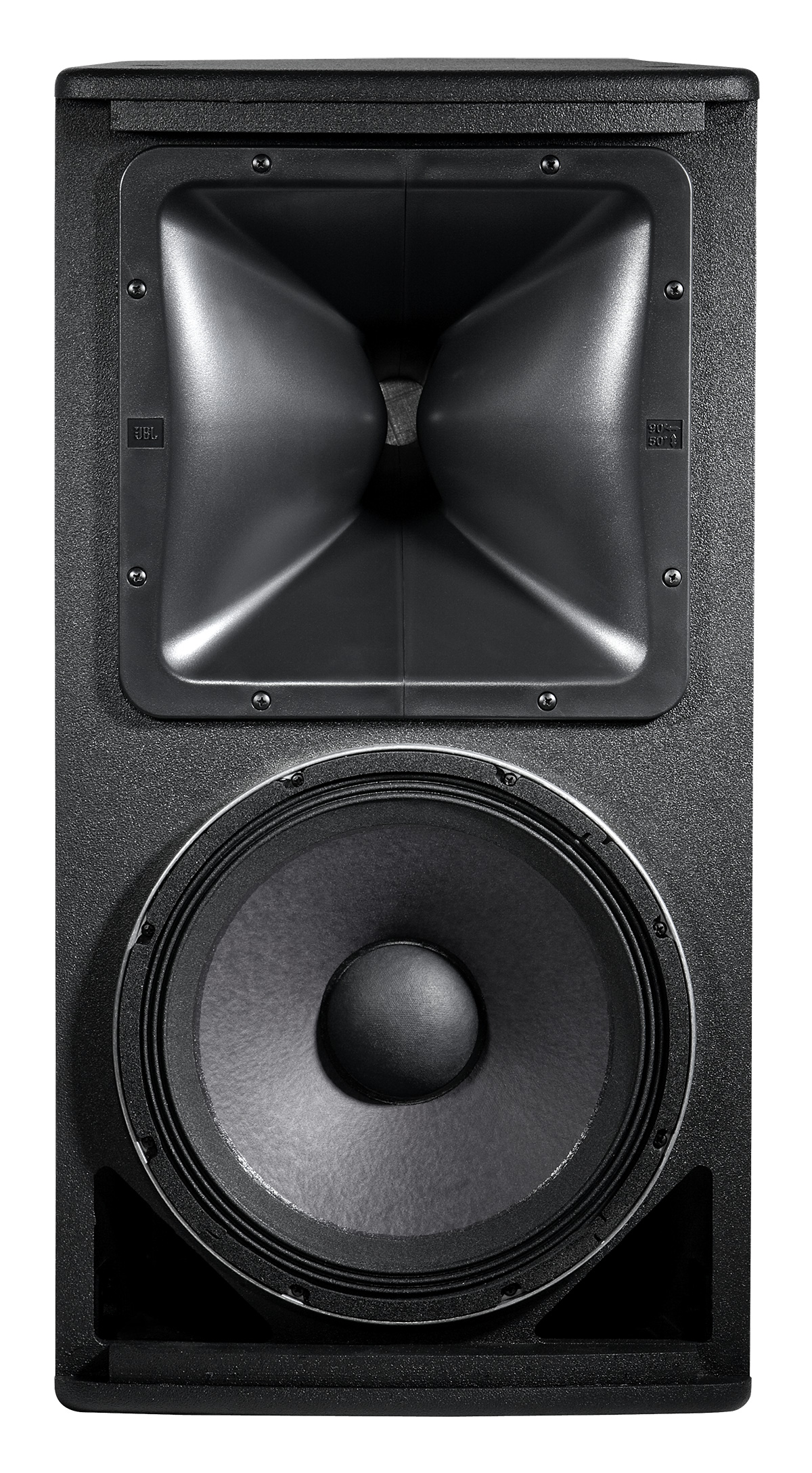

MD52 Hi-Res Image atualizado: jul 2019	900 KB	jul 2019

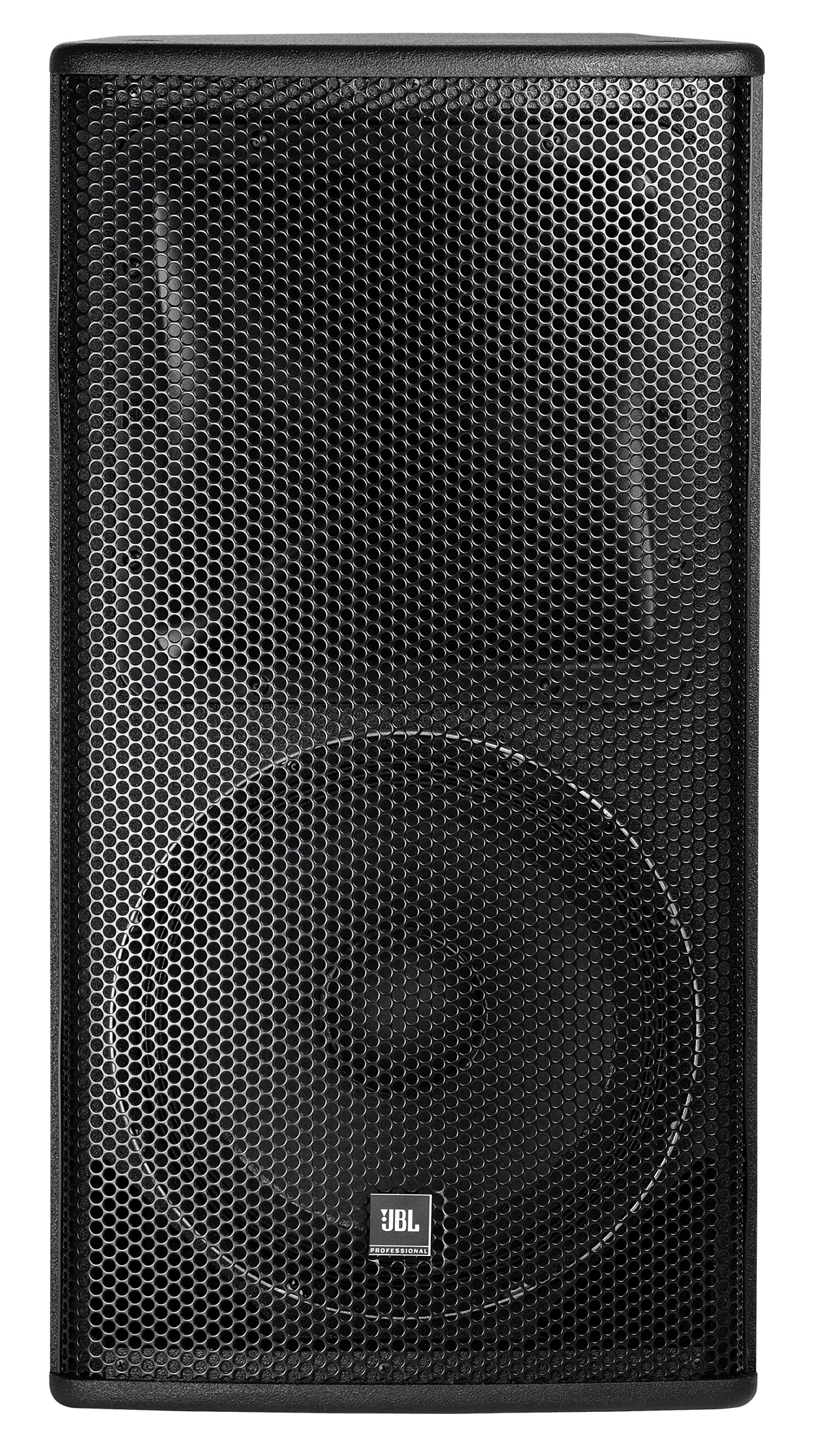

MD52 Hi-Res Image 2 atualizado: jul 2019	1 MB	jul 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	53 Hz – 19 kHz
Directivity Factor (Q)	11.0
Directivity Index (DI)	10.4 dB
Passive Crossover Frequency	1.4 kHz
System Power Rating	300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	123 dB-SPL cont avg (129 dB peak)
System Sensitivity	96 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
LF Driver	1 x JBL 262H-1 300 mm (12 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 x M10 attachment points (2 top, 2 bottom, 2 each side, 2 rear), 4 x M8 (rear panel) for OmniMount® 60.0 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connectors	Neutrik Speakon® NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop-through).
Dimensions (H x W x D in vertical orientation)	711.2 x 371.4 x 400.6 mm(28 x 14.6 x 15.8 in)
Net Weight	20.6 kg (45.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
