JBL Professional MD7

Imagens Grandes

Subwoofer de Grande Excursão, Alta Potência com Duplo Woofer de 18"

A Série Marquis Dance Club da JBL é uma família de sistemas de alto-falantes de última geração projetada especificamente para o Mercado de Casas Noturnas. O MD7, sistema de subwoofer com duplo woofer de 18", é equipado com dois drivers Differential Drive JBL 2269H com Vented Gap Cooling, capazes de gerar resposta em frequência até 25 Hz em um sistema de pista de dança sonicamente superior e visualmente imponente. O MD7 foi concebido para ser utilizado em conjunto com o super tweeter MD1, sistema mid-high MD2 e sistema de baixa frequência MD3. Quando todos os elementos são combinados, eles completam um sistema de cinco vias de alta energia com fidelidade, clareza e pureza impressionantes.

Recursos

Dual woofers JBL 2269H 4" de dupla bobina de voz com entreferro magnético duplo Differential Drive® com Vented Gap Cooling™
Potência de programa contínua de 4000 watts
Gabinete com carregamento de corneta para baixa distorção
Resposta de ultra baixa frequência com extensão verdadeira de sub-bass

Aplicações

Casas noturnas sofisticadas
Qualquer lugar onde música dance de alta energia é necessária

Downloads

Documentos

	Idioma	Tamanho	Enviado
Marquis Dance Brochure atualizado: abr 2026		538 KB	abr 2026
MD7 Spec Sheet atualizado: abr 2026		494 KB	abr 2026

Data Sheets

	Tamanho	Enviado
MD7 Spec Sheet atualizado: out 2019	494 KB	out 2019

Specifications

	Tamanho	Enviado
Marquis Dance Club Series Spec Sheets atualizado: jul 2019	3,97 MB	jul 2019

Brochures

	Tamanho	Enviado
Marquis Dance Club Series Brochure atualizado: jul 2019	538 KB	jul 2019

CAD Drawings

	Tamanho	Enviado
Marquis Dance Series Customer Drawings PDF atualizado: out 2019	205 KB	out 2019
Marquis Dance Series 3D DXF Drawings atualizado: out 2019	10,4 MB	out 2019
Marquis Dance Series 2D DXF Drawings atualizado: out 2019	612 KB	out 2019

Compliances

	Tamanho	Enviado
Marquis Dance Club Series Declaration of Conformity atualizado: out 2019	144 KB	out 2019

Speaker Tunings

	Tamanho	Enviado
Marquis Dance Club Series Tunings atualizado: out 2019	1,47 MB	out 2019

Images

	Tamanho	Enviado

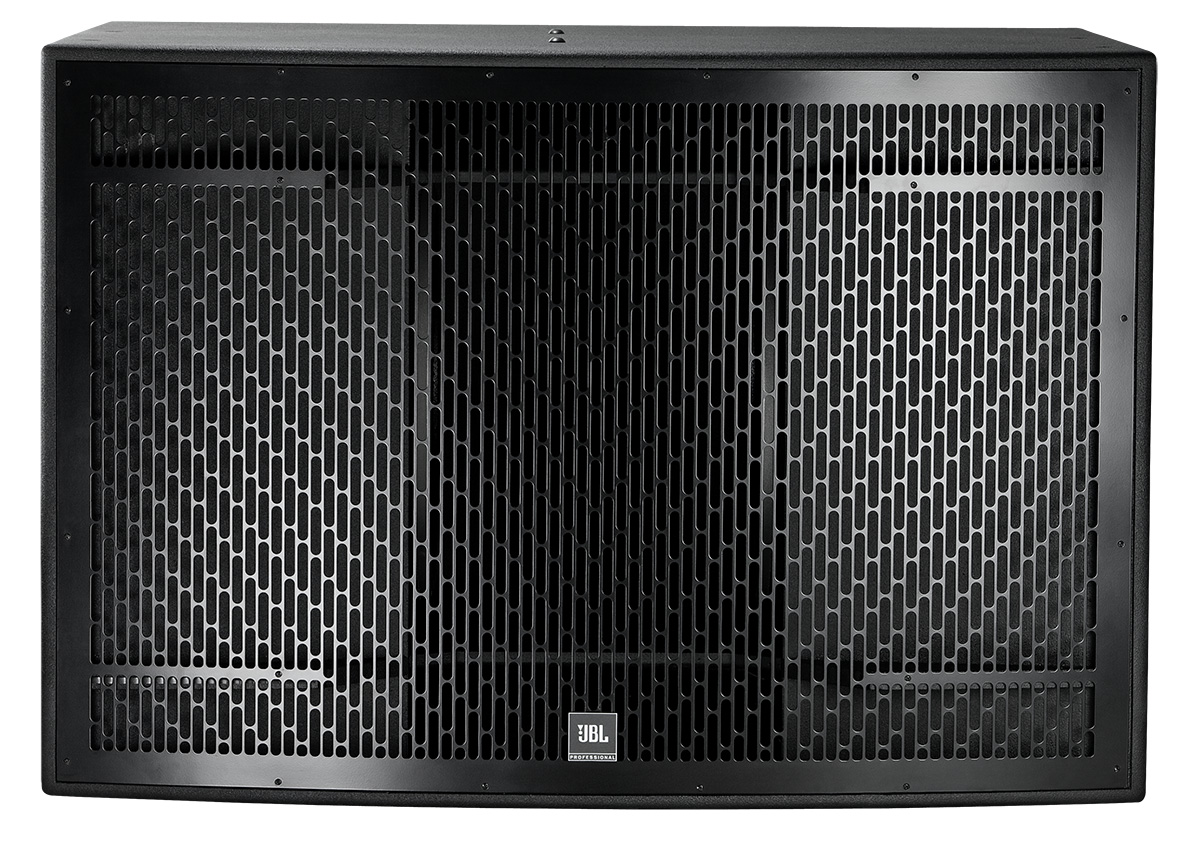

MD7 Hi-Res Image 2 atualizado: jul 2019	393 KB	jul 2019

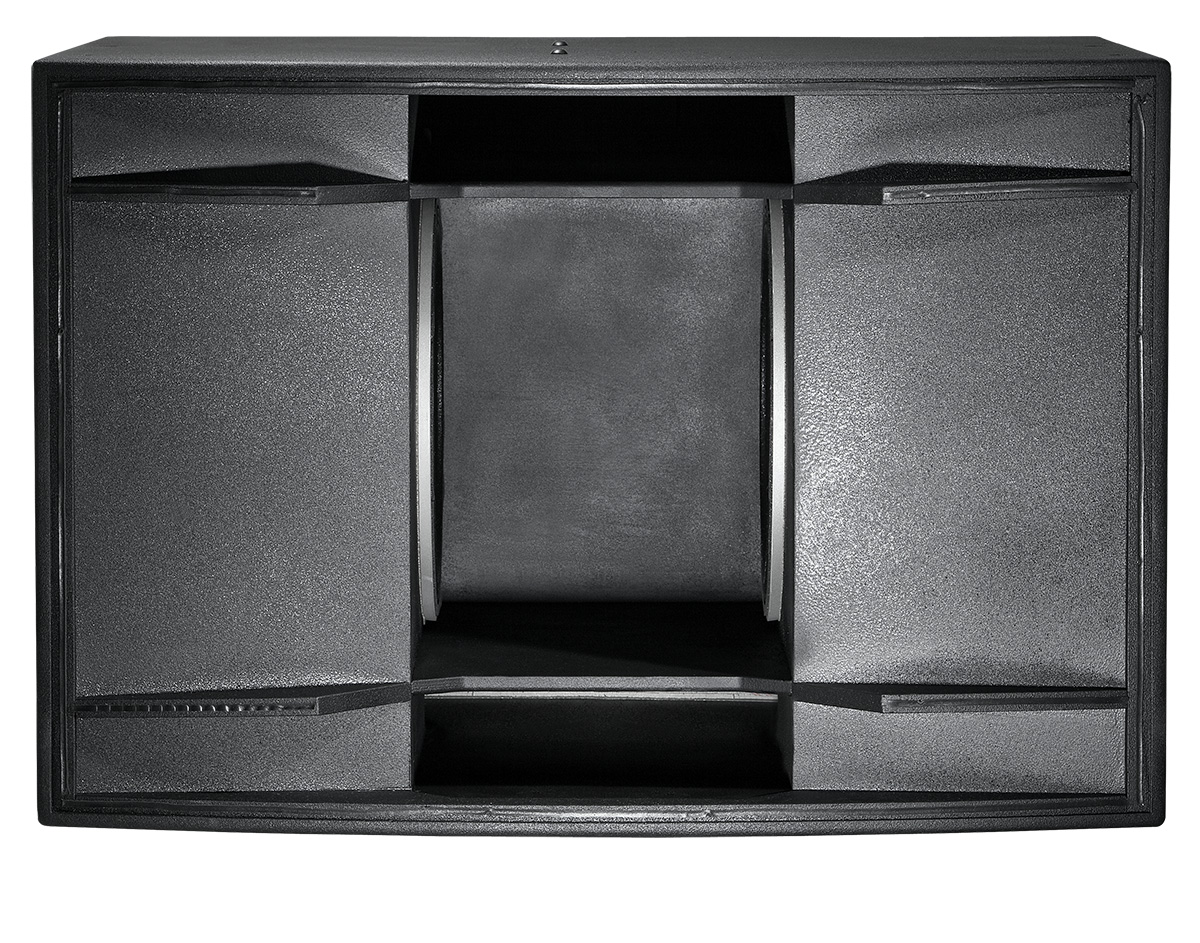

MD7 Hi-Res Image atualizado: jul 2019	466 KB	jul 2019

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range (-10dB)	22 - 240 Hz
Power Rating	4000 W (16000 W peak), 2 hrs
Input Modes	Drivers Parallel / Drivers Discrete
RESPOSTA EM FREQUÊNCIA (±3 dB)	25 - 120 Hz
Maximum SPL (1m)	135 dB-SPL cont. avg. (141 dB peak)
System Sensitivity	112 dB SPLk 2.83V (2W) @ 1m (3.3 ft)
Impedância nominal	4 ohms in parallel-drive mode2 x 8 ohms in discrete-drive mode
LF Driver	2 x 2269H, 460 mm (18 in) dia., 100 mm (4 in) Dual Coil Dual Gap neodymium Differential Drive®, VGC™ drivers
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	18 points (5 top, 5 bottom, 4 each side) M10 threaded hardware.
Acabamento	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	762.0 x 1121.7 x 965.7 mm (30.0 x 44.2 x 38.0 in)
PESO LÍQUIDO	108 kg (238 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
