JBL Professional MD7

Större bilder

Ultra långt slag högeffekt dubbel 18" subwoofer

JBL:s Marquis Dance Club Series är en toppmodern familjfamilj av högtalarsystem utformad specifikt för Dance Club-marknaden. MD7, dubbel 18" subwoofersystem, är utrustad med två JBL 2269H Differential Drive-drivenheter med ventilerad gapkylning som kan generera frekvenssvar ned till 25 Hz i ett sonikalt överlägsna och visuellt imponerande dansgolvsystem. MD7 är avsedd att användas tillsammans med MD1 super tweeter, MD2 mid-high-system och MD3 låg-frekvenssystem. När alla element kombineras slutför de ett högenergik fem-vägs danssystem med aldrig tidigare skådd trovärdighet, klarhet och andlös renhet.

Funktioner

Dubbla JBL 2269H 4" dual voice coil – dual magnetic gap Differential Drive® woofers med Vented Gap Cooling™
4000 watts kontinuerlig programeffekt
Hornladdad högtalarkapsyl för låg distortion
Ultralåg frekvensrespons med sann sub-bas-extension

Tillämpningar

Sofistikerade dansklubar
Överallt där högenergi-dansmusik krävs

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
Marquis Dance Brochure uppdaterad: apr 2026		538 KB	apr 2026
MD7 Spec Sheet uppdaterad: apr 2026		494 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
MD7 Spec Sheet uppdaterad: okt 2019	494 KB	okt 2019

Specifications

	Storlek	Uppladdat
Marquis Dance Club Series Spec Sheets uppdaterad: jul 2019	3,97 MB	jul 2019

Brochures

	Storlek	Uppladdat
Marquis Dance Club Series Brochure uppdaterad: jul 2019	538 KB	jul 2019

CAD Drawings

	Storlek	Uppladdat
Marquis Dance Series Customer Drawings PDF uppdaterad: okt 2019	205 KB	okt 2019
Marquis Dance Series 3D DXF Drawings uppdaterad: okt 2019	10,4 MB	okt 2019
Marquis Dance Series 2D DXF Drawings uppdaterad: okt 2019	612 KB	okt 2019

Compliances

	Storlek	Uppladdat
Marquis Dance Club Series Declaration of Conformity uppdaterad: okt 2019	144 KB	okt 2019

Speaker Tunings

	Storlek	Uppladdat
Marquis Dance Club Series Tunings uppdaterad: okt 2019	1,47 MB	okt 2019

Images

	Storlek	Uppladdat

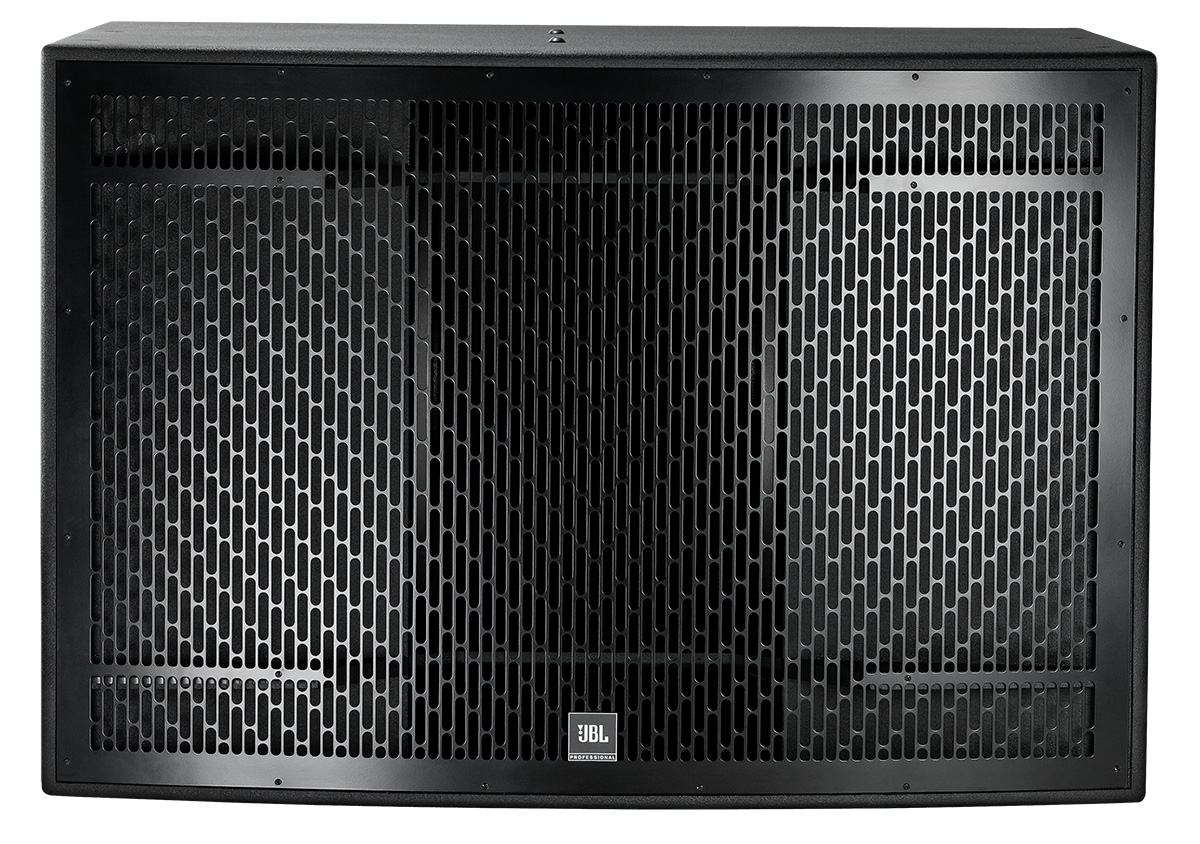

MD7 Hi-Res Image 2 uppdaterad: jul 2019	393 KB	jul 2019

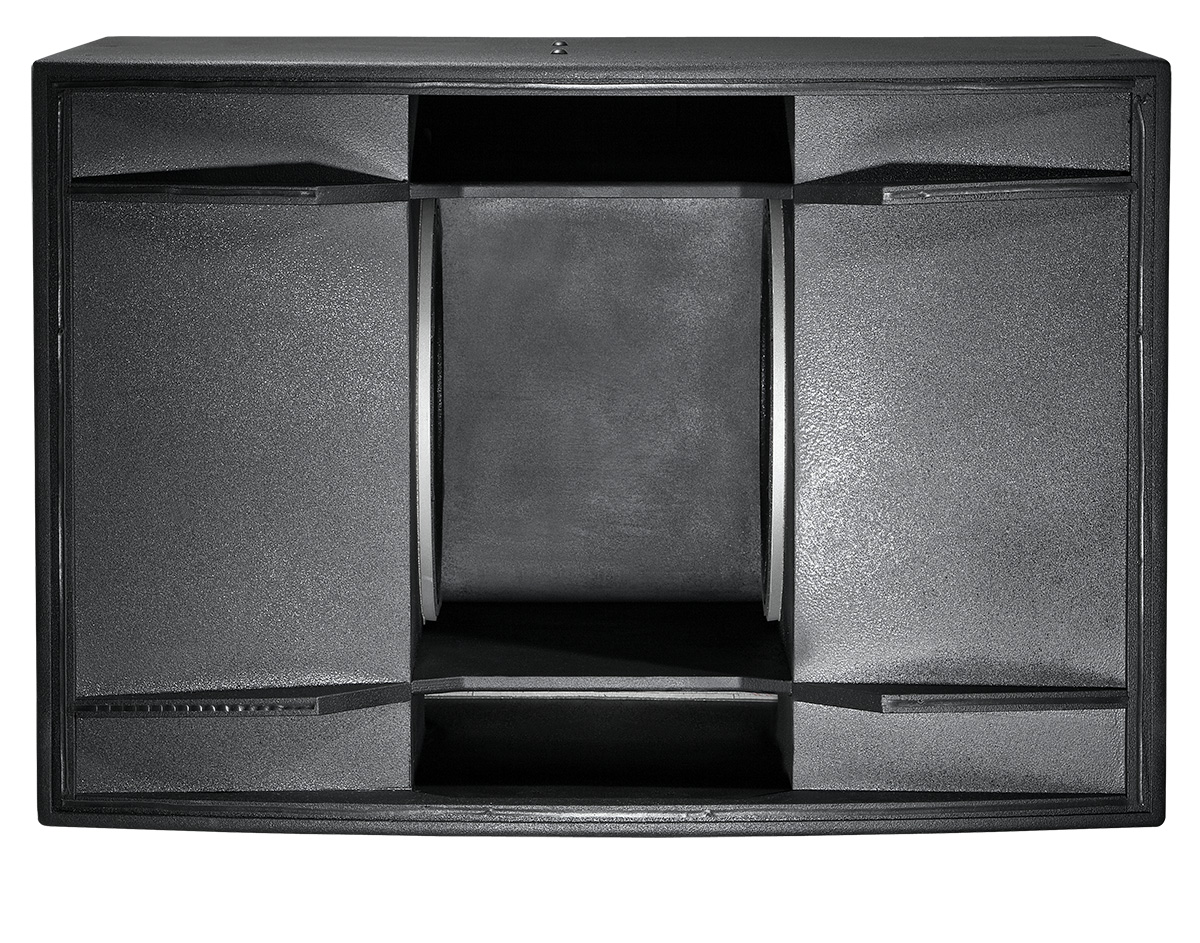

MD7 Hi-Res Image uppdaterad: jul 2019	466 KB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB)	22 - 240 Hz
Power Rating	4000 W (16000 W peak), 2 hrs
Input Modes	Drivers Parallel / Drivers Discrete
Frequency Response (±3 dB)	25 - 120 Hz
Maximum SPL (1m)	135 dB-SPL cont. avg. (141 dB peak)
System Sensitivity	112 dB SPLk 2.83V (2W) @ 1m (3.3 ft)
Nominal Impedance	4 ohms in parallel-drive mode2 x 8 ohms in discrete-drive mode
LF Driver	2 x 2269H, 460 mm (18 in) dia., 100 mm (4 in) Dual Coil Dual Gap neodymium Differential Drive®, VGC™ drivers
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	18 points (5 top, 5 bottom, 4 each side) M10 threaded hardware.
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	762.0 x 1121.7 x 965.7 mm (30.0 x 44.2 x 38.0 in)
Net Weight	108 kg (238 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
