JBL Professional MD7

Imágenes más grandes

Subwoofer Dual 18" de Excursión Ultra Larga y Alta Potencia

La Serie Marquis Dance Club de JBL es una familia de sistemas de altavoces de última generación diseñada específicamente para el Mercado de Discotecas. El sistema MD7, subwoofer dual 18", está equipado con dos controladores JBL 2269H Differential Drive con Refrigeración de Brecha Ventilada, capaces de generar una respuesta en frecuencia hasta 25 Hz en un sistema de pista de baile de superioridad sónica e imposición visual. El MD7 está destinado a ser utilizado en conjunto con el super tweeter MD1, el sistema mid-high MD2 y el sistema de baja frecuencia MD3. Cuando todos los elementos se combinan, completan un sistema de cinco vías de alta energía para discotecas con una fidelidad sin precedentes, claridad y pureza impresionante.

Características

Dual JBL 2269H woofers de 4" con bobina de voz dual – brecha magnética dual con tecnología Differential Drive® y enfriamiento de brecha ventilada Vented Gap Cooling™
Manejo de potencia de programa continuo de 4000 watts
Recinto con carga de bocina para baja distorsión
Respuesta de frecuencia ultra baja con extensión de sub-graves verdadera

Aplicaciones

Discotecas de danza sofisticadas
Cualquier lugar donde se requiera música de danza de alta energía

Descargas

Documentos

	Idioma	Tamaño	Subido
Marquis Dance Brochure actualizado: abr 2026		538 KB	abr 2026
MD7 Spec Sheet actualizado: abr 2026		494 KB	abr 2026

Data Sheets

	Tamaño	Subido
MD7 Spec Sheet actualizado: oct 2019	494 KB	oct 2019

Specifications

	Tamaño	Subido
Marquis Dance Club Series Spec Sheets actualizado: jul 2019	3,97 MB	jul 2019

Brochures

	Tamaño	Subido
Marquis Dance Club Series Brochure actualizado: jul 2019	538 KB	jul 2019

CAD Drawings

	Tamaño	Subido
Marquis Dance Series Customer Drawings PDF actualizado: oct 2019	205 KB	oct 2019
Marquis Dance Series 3D DXF Drawings actualizado: oct 2019	10,4 MB	oct 2019
Marquis Dance Series 2D DXF Drawings actualizado: oct 2019	612 KB	oct 2019

Compliances

	Tamaño	Subido
Marquis Dance Club Series Declaration of Conformity actualizado: oct 2019	144 KB	oct 2019

Speaker Tunings

	Tamaño	Subido
Marquis Dance Club Series Tunings actualizado: oct 2019	1,47 MB	oct 2019

Images

	Tamaño	Subido

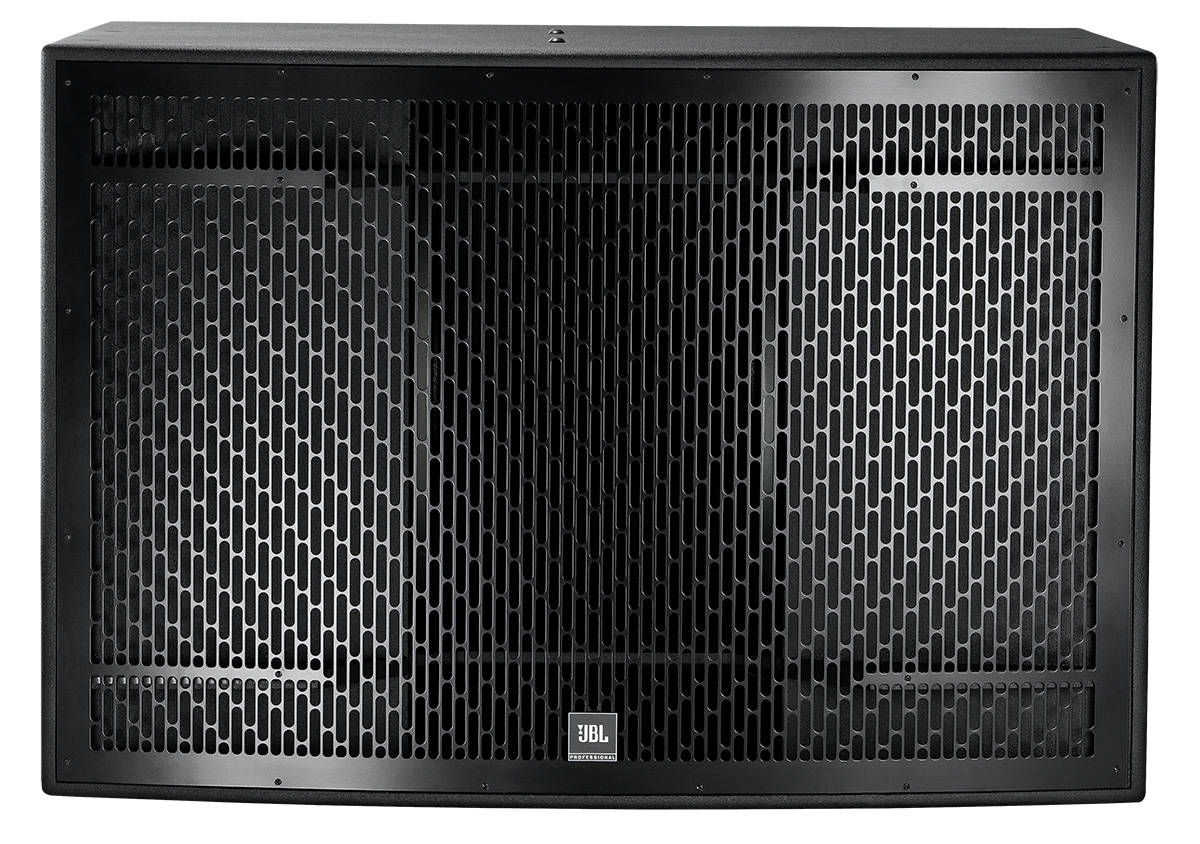

MD7 Hi-Res Image 2 actualizado: jul 2019	393 KB	jul 2019

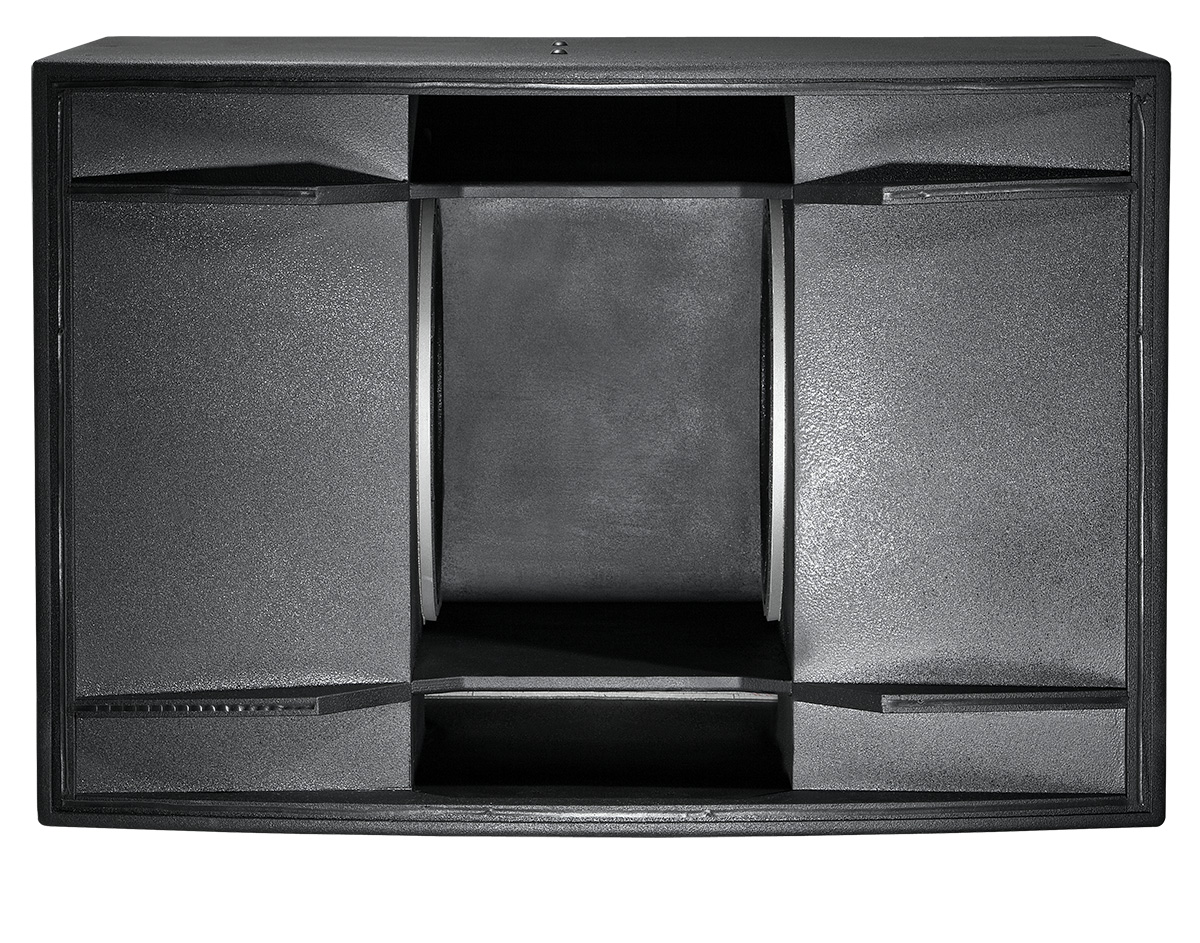

MD7 Hi-Res Image actualizado: jul 2019	466 KB	jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)	22 - 240 Hz
Power Rating	4000 W (16000 W peak), 2 hrs
Input Modes	Drivers Parallel / Drivers Discrete
RESPUESTA DE FRECUENCIA (±3 dB)	25 - 120 Hz
Maximum SPL (1m)	135 dB-SPL cont. avg. (141 dB peak)
System Sensitivity	112 dB SPLk 2.83V (2W) @ 1m (3.3 ft)
Impedancia nominal	4 ohms in parallel-drive mode2 x 8 ohms in discrete-drive mode
LF Driver	2 x 2269H, 460 mm (18 in) dia., 100 mm (4 in) Dual Coil Dual Gap neodymium Differential Drive®, VGC™ drivers
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	18 points (5 top, 5 bottom, 4 each side) M10 threaded hardware.
Acabado	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	762.0 x 1121.7 x 965.7 mm (30.0 x 44.2 x 38.0 in)
PESO NETO	108 kg (238 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
