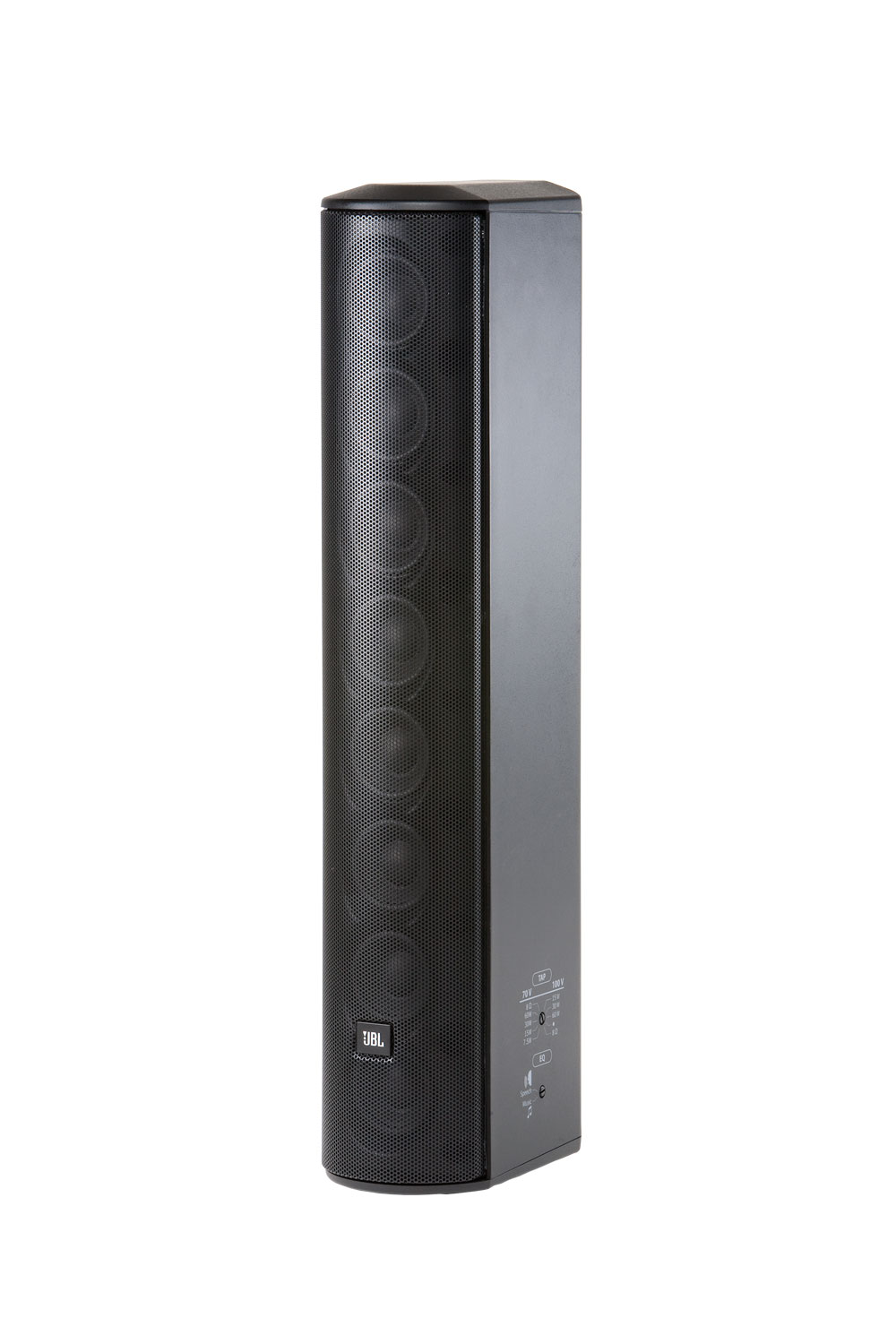

JBL Professional CBT 50LA-1

Imagens Grandes

Coluna Acústica de Matriz Linear com Tecnologia Constant Beamwidth Technology™ e Oito Controladores de 50 mm (2 pol). Com suporte de montagem melhorado para maior flexibilidade de orientação.

O CBT 50LA-1, com Constant Beamwidth Technology™, representa um avanço no controlo de padrão, utilizando formação de feixe com atraso analógico e atenuação de amplitude para conseguir uma cobertura vertical consistente, sem o estreito feixe vertical e os lóbulos fora da cobertura que são típicos dos altifalantes de coluna passivos com factor de forma recto.

Recursos

A Tecnologia Constant Beamwidth™ com patente pendente oferece diretividade constante até às frequências mais elevadas e reduz os lóbulos fora da cobertura.
Voicing comutável proporciona resposta plana em modo música ou pico de presença na gama média em modo fala.
Proteção contra sobrecarga Dynamic SonicGuard™
Transformador incorporado 70V/100V, além de capacidade de ligação direta em 8 ohms.
Suporte de parede com rotação (panorâmica) / inclinação incluído.

Downloads

Specifications

	Tamanho	Enviado
CBT 50LA-1 Spec Sheet atualizado: out 2020	2,37 MB	out 2020

Brochures

	Idioma	Tamanho	Enviado
CBT Brochure atualizado: out 2020		973 KB	out 2020
Loudspeakers for Sports Facilities atualizado: jul 2024		5,71 MB	jul 2024

CAD Drawings

	Tamanho	Enviado
CBT 50LA-1/100LA-1 Wall Bracket PDF atualizado: out 2020	33,2 KB	out 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG atualizado: mar 2025	3,63 MB	mar 2025
CBT 2D DXF/PDF Drawing atualizado: out 2020	1,23 MB	out 2020
CBT 3D DXF Drawings atualizado: out 2020	8,14 MB	out 2020

Compliances

	Tamanho	Enviado
CBT-1 Series Declaration of Conformity atualizado: out 2019	144 KB	out 2019

Software

	Versão	Tamanho	Enviado
CBT Calculator versão 1.3.0.1, lançado: ago 2023	1.3.0.1	3,66 MB	ago 2023

Tech Notes

	Tamanho	Enviado
Tech Note: Volume 1, #35 atualizado: out 2020	2,23 MB	out 2020

Install Guides

	Tamanho	Enviado
MTC-PC2 & MTC-PC3 Installation atualizado: abr 2025	58,7 KB	abr 2025
CBT Quick Start Guide atualizado: out 2020	1,15 MB	out 2020
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers atualizado: fev 2026	440 KB	fev 2026
CBT 50LA-1/100LA-1 Bracket Installation Guide atualizado: out 2020	277 KB	out 2020
CBT Stand-Mount Bracket Guide atualizado: out 2020	476 KB	out 2020

Information documents

	Tamanho	Enviado
CBT Cabinet Painting Instructions atualizado: out 2019	17,2 KB	out 2019

Images

	Tamanho	Enviado
CBT Family Hi-Res Image atualizado: out 2019	237 KB	out 2019
CBT 50LA Hi Res Image atualizado: out 2020	106 KB	out 2020

Application Guides

	Idioma	Tamanho	Enviado
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns atualizado: out 2022		8,48 MB	out 2022

EASE Files

	Tamanho	Enviado
CBT 50, 100 and 200 GLL Files atualizado: mai 2024	8,41 MB	mai 2024

Speaker Tunings

	Versão	Tamanho	Enviado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	557 KB	mai 2023

Accessories

	Tamanho	Enviado
CBT Suspension Bracket atualizado: out 2020	305 KB	out 2020

FAQs

	Tamanho	Enviado
CBT Frequently Asked Questions atualizado: out 2020	193 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Drivers	Eight 50 mm(2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical 20° (1.5 kHz - 16 kHz, ±10°) Horizontal 150° (ave, 1 kHz – 4 kHz, ±20°)
Sensibilidade	93 dB (speech mode, 2 kHz - 14 kHz)89 dB (music mode, 300 Hz - 18 kHz)
Impedância	8 ohms
Power Rating	150W (600W peak), 2 hrs 100 W (400W peak), 100 hrs
Maximum SPL (1m)	Speech mode: 115 dB cont ave (121 peak) Music mode: 111 dB cont ave (117 peak)
Transformer Taps	60W, 30W, 15W, (7.5W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Cor	Black or White (-WH)
Insert Points	Ten M6 insert points on back panel.
MONTAGEM	Included swivel (pan) / tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points within the range. Ten threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
DIMENSÕES (AxLxP)	528 x 99 x 153 mm (20.8 x 3.9 x 6.0 in)
PESO LÍQUIDO	4.1 kg (9.0 lb)
Acessórios Inclusos	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
