JBL Professional CBT 50LA-1

Grandes images

Enceinte colonne Line Array Constant Beamwidth Technology™ dotée de huit transducteurs de 50 mm (2 po). Avec un support de montage amélioré pour une plus grande flexibilité d'orientation.

Grâce à Constant Beamwidth Technology™, la CBT 50LA-1 représente une avancée majeure en matière de contrôle de la directivité. Elle s'appuie sur la formation de faisceau par retard analogique et sur la pondération d'amplitude pour obtenir une couverture verticale homogène, sans le faisceau vertical étroit ni les lobes hors zone de couverture typiques des enceintes colonnes passives de forme droite.

Caractéristiques

La technologie Constant Beamwidth Technology™, en instance de brevet, offre une directivité constante jusqu'aux plus hautes fréquences et réduit les lobes hors de la zone de couverture.
La commutation de tonalité offre une réponse plate en mode musique ou un pic de présence médium en mode parole.
Protection de surcharge Dynamic SonicGuard™
Transformateur intégré 70V/100V, plus capacité directe 8 ohms.
Support mural articulé (panoramique) / inclinable inclus.

Téléchargements

Specifications

	Taille	Téléchargé
CBT 50LA-1 Spec Sheet mis à jour : oct. 2020	2,37 Mo	oct. 2020

Brochures

	Langue	Taille	Téléchargé
CBT Brochure mis à jour : oct. 2020		973 ko	oct. 2020
Loudspeakers for Sports Facilities mis à jour : juil. 2024		5,71 Mo	juil. 2024

CAD Drawings

	Taille	Téléchargé
CBT 50LA-1/100LA-1 Wall Bracket PDF mis à jour : oct. 2020	33,2 ko	oct. 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG mis à jour : mars 2025	3,63 Mo	mars 2025
CBT 2D DXF/PDF Drawing mis à jour : oct. 2020	1,23 Mo	oct. 2020
CBT 3D DXF Drawings mis à jour : oct. 2020	8,14 Mo	oct. 2020

Compliances

	Taille	Téléchargé
CBT-1 Series - UKCA Declaration of Conformity mis à jour : août 2026	437 ko	août 2026
CBT-1 Series - EU Declaration of Conformity mis à jour : août 2026	508 ko	août 2026

Software

	Version	Taille	Téléchargé
CBT Calculator version 1.3.0.1, publié : août 2023	1.3.0.1	3,66 Mo	août 2023

Tech Notes

	Taille	Téléchargé
Tech Note: Volume 1, #35 mis à jour : oct. 2020	2,23 Mo	oct. 2020

Install Guides

	Taille	Téléchargé
MTC-PC2 & MTC-PC3 Installation mis à jour : avr. 2025	58,7 ko	avr. 2025
CBT Quick Start Guide mis à jour : oct. 2020	1,15 Mo	oct. 2020
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers mis à jour : fév. 2026	440 ko	fév. 2026
CBT 50LA-1/100LA-1 Bracket Installation Guide mis à jour : oct. 2020	277 ko	oct. 2020
CBT Stand-Mount Bracket Guide mis à jour : oct. 2020	476 ko	oct. 2020

Information documents

	Taille	Téléchargé
CBT Cabinet Painting Instructions mis à jour : oct. 2019	17,2 ko	oct. 2019

Images

	Taille	Téléchargé

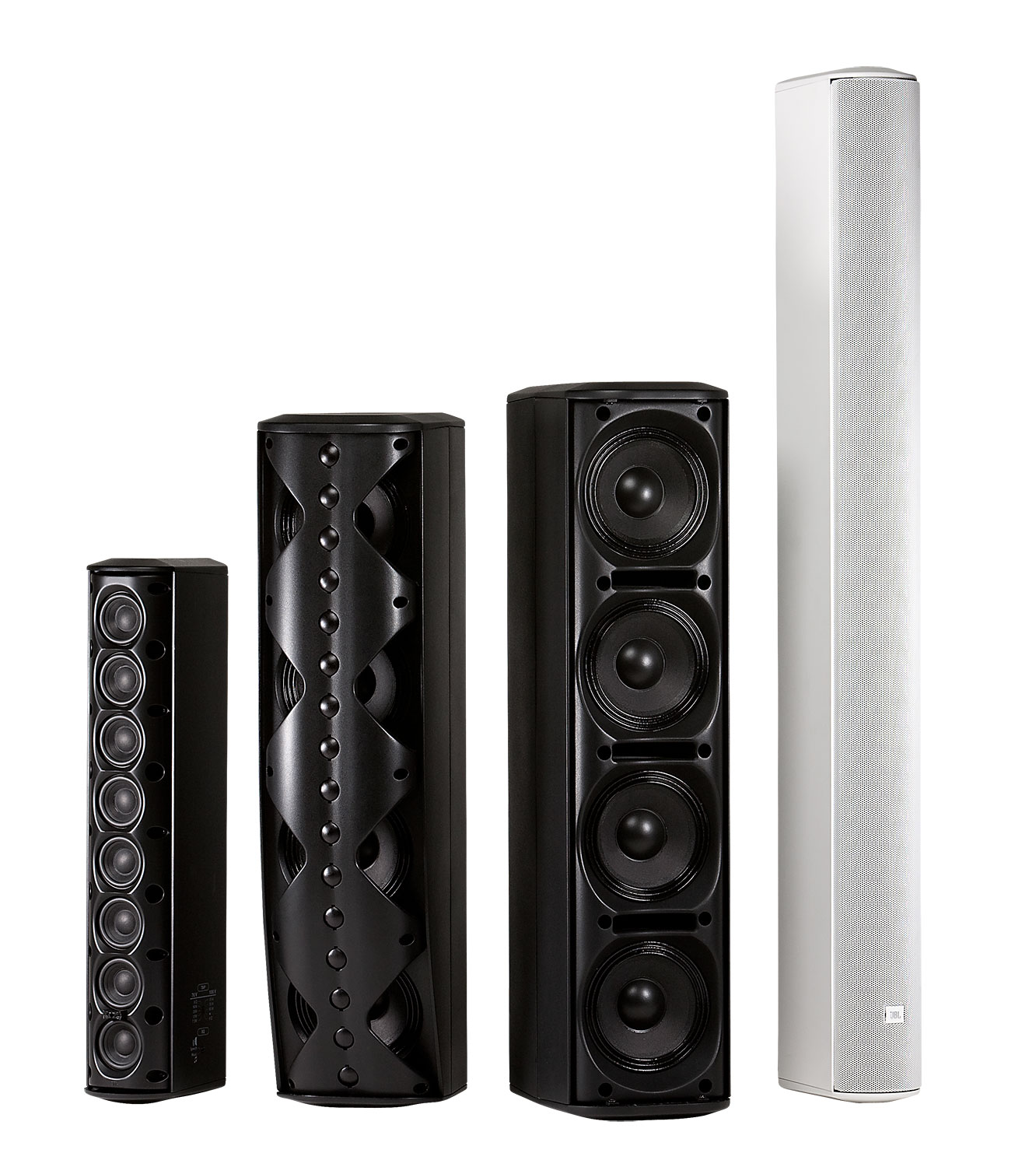

CBT Family Hi-Res Image mis à jour : oct. 2019	237 ko	oct. 2019
CBT 50LA Hi Res Image mis à jour : oct. 2020	106 ko	oct. 2020

Application Guides

	Langue	Taille	Téléchargé
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns mis à jour : oct. 2022		8,48 Mo	oct. 2022

EASE Files

	Taille	Téléchargé
CBT 50, 100 and 200 GLL Files mis à jour : mai 2024	8,41 Mo	mai 2024

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Accessories

	Taille	Téléchargé
CBT Suspension Bracket mis à jour : oct. 2020	305 ko	oct. 2020

FAQs

	Taille	Téléchargé
CBT Frequently Asked Questions mis à jour : oct. 2020	193 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Drivers	Eight 50 mm(2 in) Full-Range
Frequency Range (-10 dB)	80 Hz – 20 kHz
Coverage Angle	Vertical 20° (1.5 kHz - 16 kHz, ±10°) Horizontal 150° (ave, 1 kHz – 4 kHz, ±20°)
Sensitivity	93 dB (speech mode, 2 kHz - 14 kHz)89 dB (music mode, 300 Hz - 18 kHz)
Impedance	8 ohms
Power Rating	150W (600W peak), 2 hrs 100 W (400W peak), 100 hrs
Maximum SPL (1m)	Speech mode: 115 dB cont ave (121 peak) Music mode: 111 dB cont ave (117 peak)
Transformer Taps	60W, 30W, 15W, (7.5W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	Ten M6 insert points on back panel.
Mounting	Included swivel (pan) / tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points within the range. Ten threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	528 x 99 x 153 mm (20.8 x 3.9 x 6.0 in)
Net Weight	4.1 kg (9.0 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
