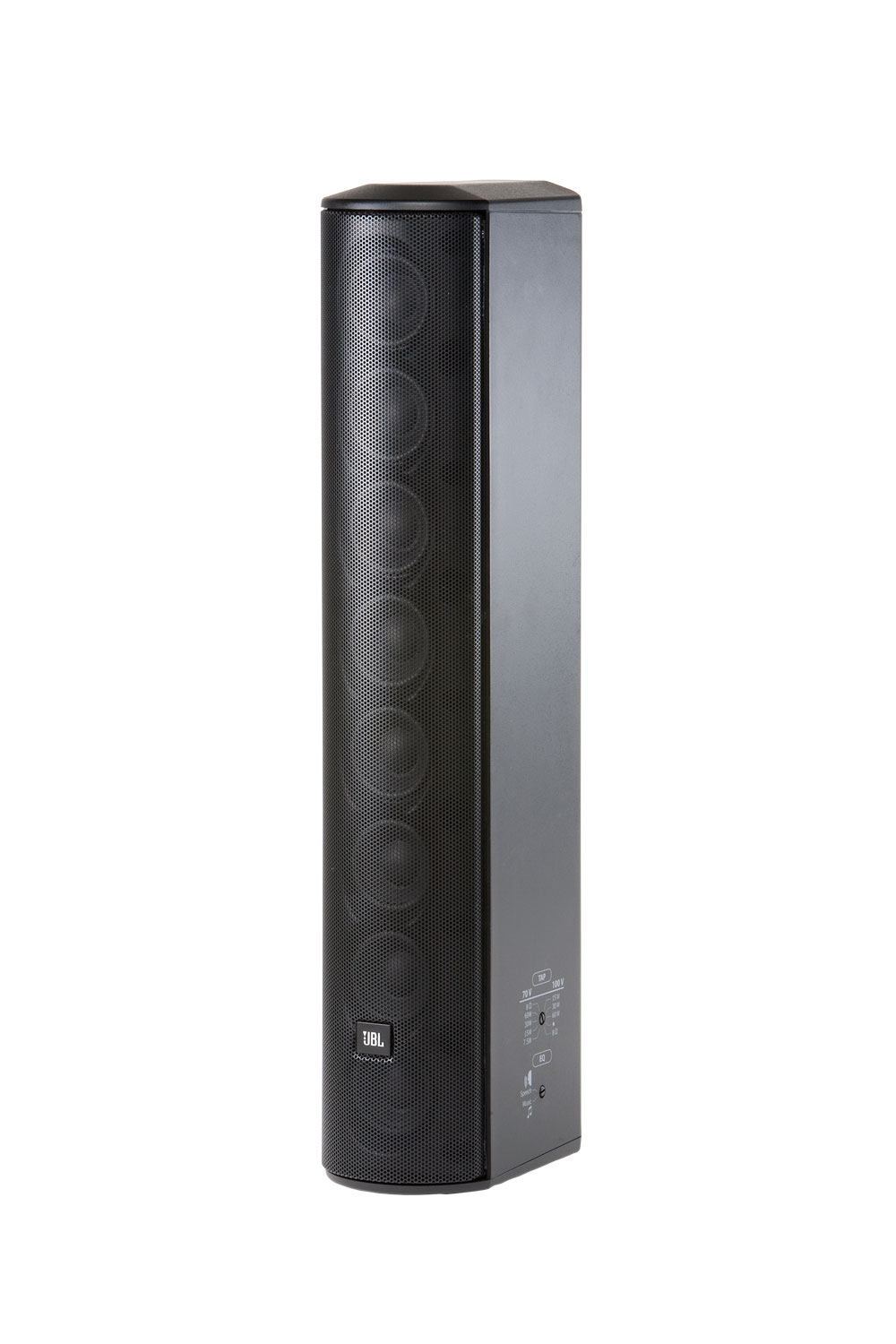

JBL Professional CBT 50LA-1

Μεγαλύτερες εικόνες

Loudspeaker με Constant Beamwidth Technology™ και διάταξη Line Array Column με Οκτώ 50 mm (2 in) Μεγάφωνα. Με βελτιωμένη βάση στήριξης για ενισχυμένη ευελιξία στόχευσης.

Το CBT 50LA-1, με Constant Beamwidth Technology™, αντιπροσωπεύει ένα ορόσημο στον έλεγχο του προτύπου ακτινοβολίας, χρησιμοποιώντας αναλογική καθυστέρηση beam-forming και amplitude tapering για να επιτύχει συνεπή κάλυψη σε κάθετη διεύθυνση χωρίς το στενό κάθετο beaming και τη δημιουργία λοβών εκτός κάλυψης που είναι χαρακτηριστικά των παθητικών column speakers με ευθύ σχήμα.

Χαρακτηριστικά

Η τεχνολογία Constant Beamwidth Technology™ με δίπλωμα ευρεσιτεχνίας σε εκκρεμότητα παρέχει σταθερή κατευθυντικότητα μέχρι τις υψηλότερες συχνότητες και μειώνει τους λοβούς εκτός κάλυψης.
Η δυνατότητα επιλογής χαρακτήρα δίνει επίπεδη απόκριση σε λειτουργία μουσικής ή κορυφή παρουσίας μεσαίου εύρους σε λειτουργία ομιλίας.
Δυναμική προστασία υπερφόρτωσης SonicGuard™
Ενσωματωμένος μετασχηματιστής 70V/100V, συν δυνατότητα άμεσης σύνδεσης 8 ohm.
Περιλαμβάνεται βάση τοίχου με δυνατότητα περιστροφής (pan) / κλίσης.

Λήψεις

Specifications

	Μέγεθος	Ανέβηκε
CBT 50LA-1 Spec Sheet ενημέρωση: Οκτ 2020	2 MB	Οκτ 2020

Brochures

	Γλώσσα	Μέγεθος	Ανέβηκε
CBT Brochure ενημέρωση: Οκτ 2020		1000 KB	Οκτ 2020
Loudspeakers for Sports Facilities ενημέρωση: Ιουλ 2024		6 MB	Ιουλ 2024

CAD Drawings

	Μέγεθος	Ανέβηκε
CBT 50LA-1/100LA-1 Wall Bracket PDF ενημέρωση: Οκτ 2020	30 KB	Οκτ 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG ενημέρωση: Μαρ 2025	4 MB	Μαρ 2025
CBT 2D DXF/PDF Drawing ενημέρωση: Οκτ 2020	1 MB	Οκτ 2020
CBT 3D DXF Drawings ενημέρωση: Οκτ 2020	8 MB	Οκτ 2020

Compliances

	Μέγεθος	Ανέβηκε
CBT-1 Series Declaration of Conformity ενημέρωση: Οκτ 2019	100 KB	Οκτ 2019

Software

	Έκδοση	Μέγεθος	Ανέβηκε
CBT Calculator έκδοση 1.3.0.1, κυκλοφορία: Αυγ 2023	1.3.0.1	4 MB	Αυγ 2023

Tech Notes

	Μέγεθος	Ανέβηκε
Tech Note: Volume 1, #35 ενημέρωση: Οκτ 2020	2 MB	Οκτ 2020

Install Guides

	Μέγεθος	Ανέβηκε
MTC-PC2 & MTC-PC3 Installation ενημέρωση: Απρ 2025	60 KB	Απρ 2025
CBT Quick Start Guide ενημέρωση: Οκτ 2020	1 MB	Οκτ 2020
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers ενημέρωση: Φεβ 2026	400 KB	Φεβ 2026
CBT 50LA-1/100LA-1 Bracket Installation Guide ενημέρωση: Οκτ 2020	300 KB	Οκτ 2020
CBT Stand-Mount Bracket Guide ενημέρωση: Οκτ 2020	500 KB	Οκτ 2020

Information documents

	Μέγεθος	Ανέβηκε
CBT Cabinet Painting Instructions ενημέρωση: Οκτ 2019	20 KB	Οκτ 2019

Images

	Μέγεθος	Ανέβηκε
CBT Family Hi-Res Image ενημέρωση: Οκτ 2019	200 KB	Οκτ 2019
CBT 50LA Hi Res Image ενημέρωση: Οκτ 2020	100 KB	Οκτ 2020

Application Guides

	Γλώσσα	Μέγεθος	Ανέβηκε
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns ενημέρωση: Οκτ 2022		8 MB	Οκτ 2022

EASE Files

	Μέγεθος	Ανέβηκε
CBT 50, 100 and 200 GLL Files ενημέρωση: Μαϊ 2024	8 MB	Μαϊ 2024

Speaker Tunings

	Έκδοση	Μέγεθος	Ανέβηκε
Commercial, CBT, and AWC Tunings 220616 έκδοση A, ενημέρωση: Μαϊ 2023	A	600 KB	Μαϊ 2023

Accessories

	Μέγεθος	Ανέβηκε
CBT Suspension Bracket ενημέρωση: Οκτ 2020	300 KB	Οκτ 2020

FAQs

	Μέγεθος	Ανέβηκε
CBT Frequently Asked Questions ενημέρωση: Οκτ 2020	200 KB	Οκτ 2020

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Drivers	Eight 50 mm(2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical 20° (1.5 kHz - 16 kHz, ±10°) Horizontal 150° (ave, 1 kHz – 4 kHz, ±20°)
Sensitivity	93 dB (speech mode, 2 kHz - 14 kHz)89 dB (music mode, 300 Hz - 18 kHz)
Impedance	8 ohms
Power Rating	150W (600W peak), 2 hrs 100 W (400W peak), 100 hrs
Maximum SPL (1m)	Speech mode: 115 dB cont ave (121 peak) Music mode: 111 dB cont ave (117 peak)
Transformer Taps	60W, 30W, 15W, (7.5W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	Ten M6 insert points on back panel.
Mounting	Included swivel (pan) / tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points within the range. Ten threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	528 x 99 x 153 mm (20.8 x 3.9 x 6.0 in)
Net Weight	4.1 kg (9.0 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
