パワード 12インチ 2ウェイ統合 ステージモニター ラウドスピーカーシステム

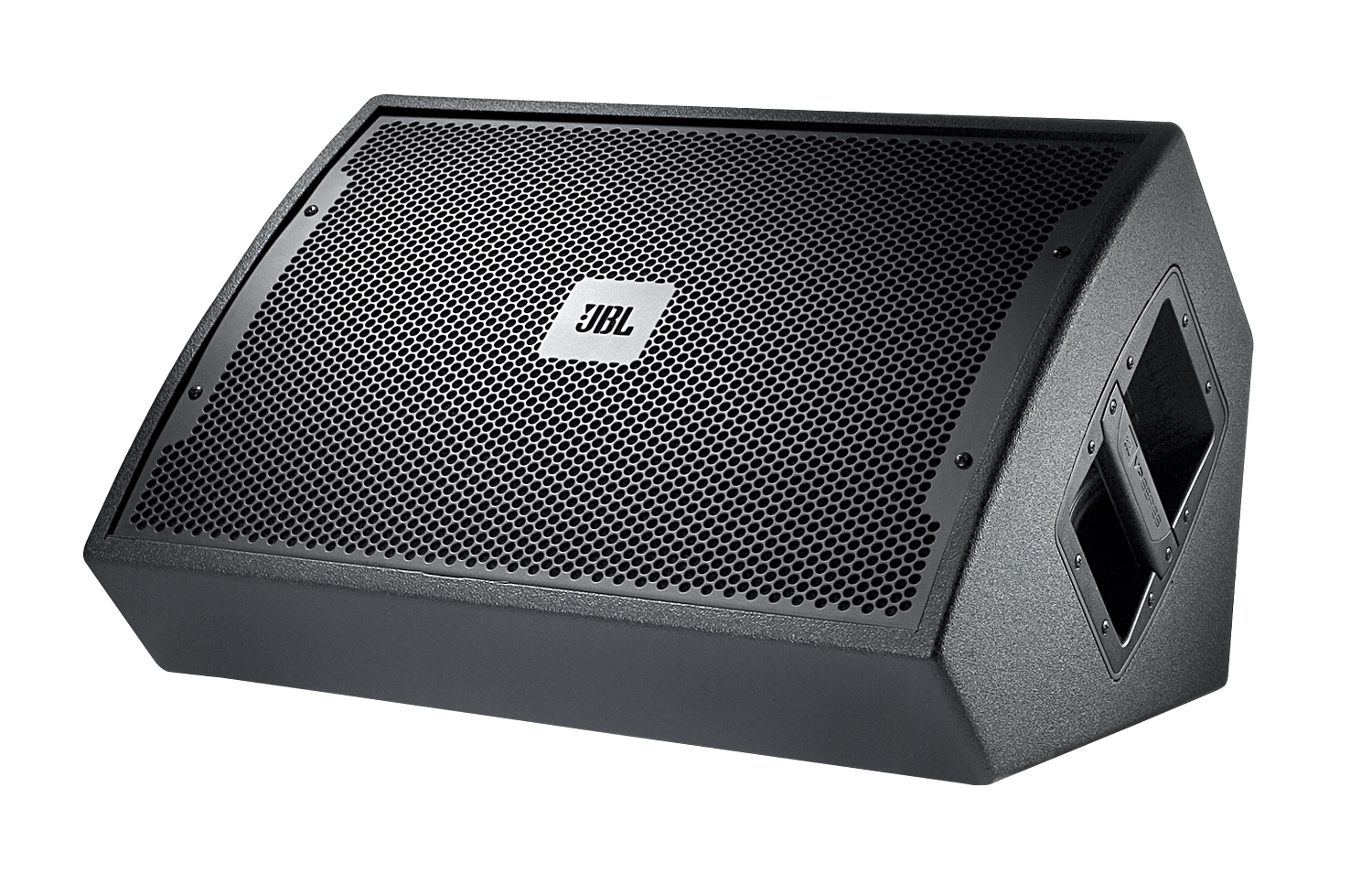

VP7212MDPは、高インパクトなステージモニターとして特別に設計されたパワード12インチ2ウェイ統合ラウドスピーカーシステムです。
画像を拡大
特長
```html
```
- ステージモニター用途向けのJBL DrivePack®テクノロジー搭載パワードバイアンプ方式フルレンジスピーカー。
- 高音響出力と卓越した音質を実現するハイインパクトシステム。
- フィールドで回転可能なバッフル設計により、左右の配置構成が容易。
- ピーク出力1750W、連続出力875W。
- 低域拡張出力を実現する12インチDifferential Drive®低域ドライバー。
- ステージモニターとしての使用に最適化された50° x 90°のカバレッジ。
- 堅牢なパウダーコート塗装ダイカストアルミニウムハンドルで、強度と快適性を両立。
ダウンロード
ドキュメント
| サイズ | |
VP Series Brochure
更新: 2026年4月
|
2.73MB |
|
VP7212MDP Spec Sheet
更新: 2026年4月
|
345KB |
Specifications
| サイズ | |
|
|
345KB |
Manuals
| サイズ | |
|
|
1.02MB |
Brochures
| サイズ | |
|
|
2.73MB |
CAD Drawings
| サイズ | |
|
|
55.6KB |
|
|
891KB |
|
|
21.5KB |
Simulation Data
| サイズ | |
|
|
21MB |
Images
| サイズ | |
|
|
836KB |
上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。
パーツ＆サービス
仕様
| Frequency Response | 80 Hz - 18 kHz ( ± 3 dB) |
| Frequency Range | 55 Hz - 20 kHz (-10 dB) |
| Coverage Pattern | 50° x 90° |
| Directivity Factor (Q) | 12.6 |
| Directivity Index (DI) | 11 dB |
| Maximum Peak Output | 134 dB SPL 1m |
| Low Frequency Section | JBL 2262G, 304mm (12in) dia., 76mm (3in) Dual Coil neodymium Differential Drive®, Direct Cooled |
| Bandpass Nominal Impedance | 2 x 2 ohms |
| High Frequency | JBL2452H-SL, 100 mm (4 in) titanium damped diaphragm, 1.5 in. exit. |
| DP2 Internal Amplification Output (at nominal load) | 1750 Watts Peak, 875 Watts Continuous |
| DP2 Output (Continuous IEC shaped pink noise into rated load impedance) | 1-Channel, Class I |
| DPC-2 Output Section | LF: Dual Bridged Technology™, Class D HF: Bridged Class D |
| Audio Input Connector | XLR with loop-through |
| User Controls | System EQ Selection: Full Range or Speech/Vocal 0-16 dB input Attenuator with 32 precision 0.5 dB steps |
| Signal Processing | DSP Based, resident in Input Module |
| System Management | DSP based limiters for mechanical and thermal protection |
| AC Power Operating Range | 90-132 VAC/216-264 VAC, 50/60 Hz |
| AC Line Voltage | 50/60 Hz; User Selectable; 120V/240V (-15%, +10%) |
| AC Input Connector | Neutrik PowerCon (NAC 3MPA) |
| AC Loop-thru | Neutrik PowerCon (NAC 3MPB) |
| AC Current Requirement | 6A per system at 120V, 3A per system at 240V |
| Enclosure | 5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish. |
| Grille | 14 Gauge Black powder-coated perforated steel with foam backing |
| Dimensions (H x W x D) | 346 x 565 x 413 mm13.6 x 22.3 x 16.2 in |
| Net Weight | 20.7 kg (45.5 lbs) |
