JBL Professional VP7212MDP

Größere Bilder

Aktiver 12-Zoll- 2-Wege-Integriertes Bühnenlautsprecher- system

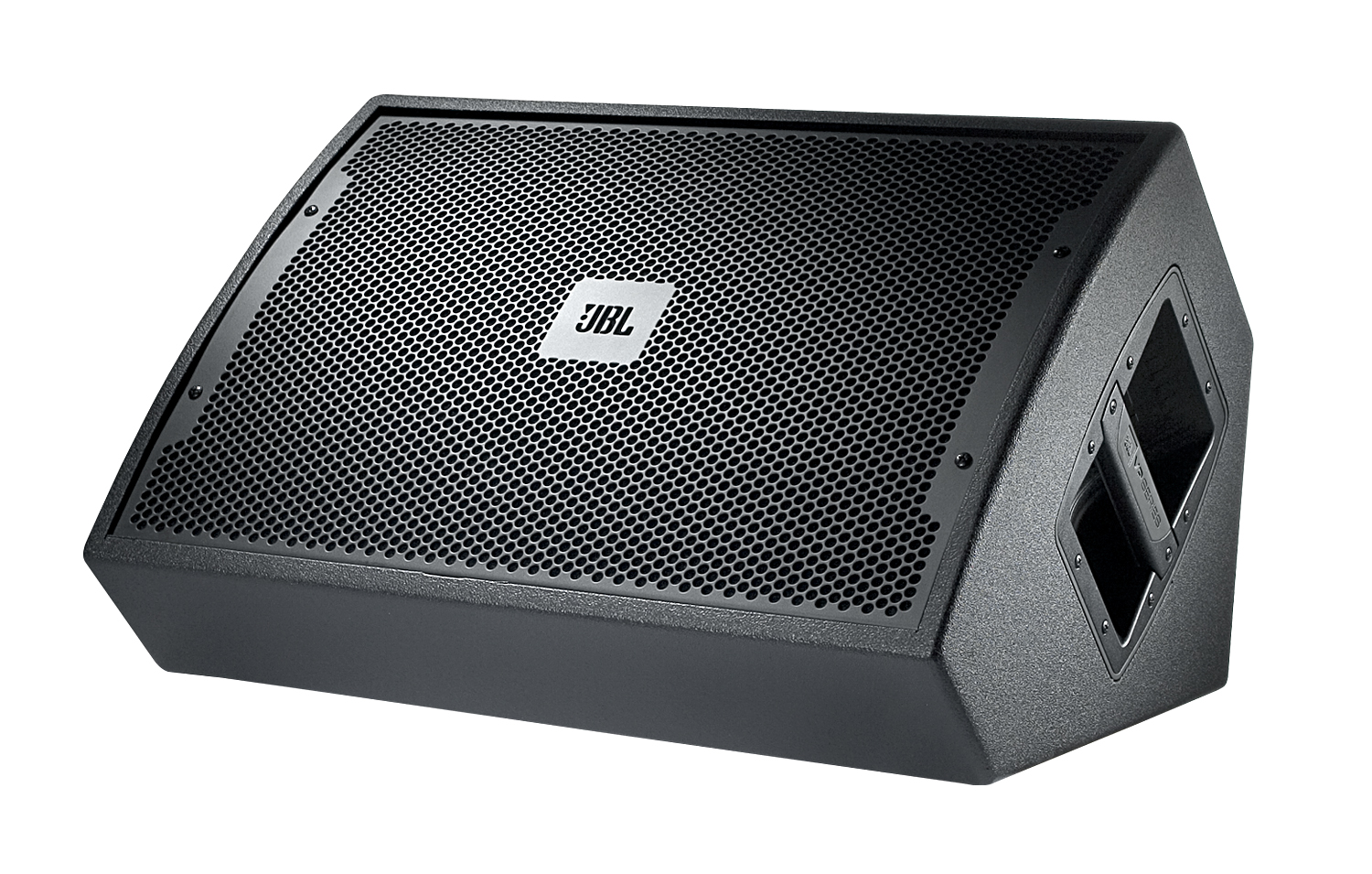

Das VP7212MDP ist ein aktives 12"-2-Wege-Integriertes Lautsprechersystem, das speziell als hochperformanter Bühnenmonitor konzipiert ist.

Eigenschaften

Aktiver, bi-amplifizierter Vollbereichslautsprecher mit JBL DrivePack® Technologie für Monitor-Einsätze auf der Bühne.
Hochleistungssystem mit erstklassiger Wiedergabetreue.
Felddrehbarer Schallwandler für einfache Links-/Rechts-Konfigurationen.
1750 Watt Spitzenausgangsleistung, 875 Watt kontinuierlich.
12-Zoll-Tieftöner mit Differential Drive® für erweiterte Tieftonausgabe.
50° x 90° Abstrahlwinkel, optimiert für den Einsatz als Bühnenmonitor.
Robuste, pulverbeschichtete Aluminiumdruckgussgriffe, konstruiert für Stabilität und Komfort.

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
VP Series Brochure aktualisiert: Apr 2026		2,73 MB	Apr 2026
VP7212MDP Spec Sheet aktualisiert: Apr 2026		345 KB	Apr 2026

Specifications

	Größe	Hochgeladen
VP7212MDP Spec Sheet aktualisiert: Jul 2019	345 KB	Jul 2019

Manuals

	Größe	Hochgeladen
VP DrivePack DPC2 User's Guide aktualisiert: Okt 2019	1,02 MB	Okt 2019

Brochures

	Größe	Hochgeladen
VP Series Brochure aktualisiert: Jul 2019	2,73 MB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
VP7212MDP 2D PDF aktualisiert: Jul 2019	55,6 KB	Jul 2019
VP7212MDP 2D DXF aktualisiert: Jul 2019	891 KB	Jul 2019
VP7212MDP 3D DXF aktualisiert: Jul 2019	21,5 KB	Jul 2019

Simulation Data

	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024	21 MB	Mai 2024

Images

	Größe	Hochgeladen
VP7212MDP Photo aktualisiert: Jul 2019	836 KB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Response	80 Hz - 18 kHz ( ± 3 dB)
Frequency Range	55 Hz - 20 kHz (-10 dB)
Coverage Pattern	50° x 90°
Directivity Factor (Q)	12.6
Directivity Index (DI)	11 dB
Maximum Peak Output	134 dB SPL 1m
Low Frequency Section	JBL 2262G, 304mm (12in) dia., 76mm (3in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	2 x 2 ohms
High Frequency	JBL2452H-SL, 100 mm (4 in) titanium damped diaphragm, 1.5 in. exit.
DP2 Internal Amplification Output (at nominal load)	1750 Watts Peak, 875 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	1-Channel, Class I
DPC-2 Output Section	LF: Dual Bridged Technology™, Class D HF: Bridged Class D
Audio Input Connector	XLR with loop-through
User Controls	System EQ Selection: Full Range or Speech/Vocal 0-16 dB input Attenuator with 32 precision 0.5 dB steps
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	90-132 VAC/216-264 VAC, 50/60 Hz
AC Line Voltage	50/60 Hz; User Selectable; 120V/240V (-15%, +10%)
AC Input Connector	Neutrik PowerCon (NAC 3MPA)
AC Loop-thru	Neutrik PowerCon (NAC 3MPB)
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Enclosure	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	346 x 565 x 413 mm13.6 x 22.3 x 16.2 in
Net Weight	20.7 kg (45.5 lbs)
