JBL Professional MD46

Größere Bilder

Hochleistungs-Vier-Wege-Lautsprecher mit 2 x 15"-Tieftönern

JBLs Marquis Dance Club Series ist eine hochmoderne Lautsprecherfamilie, die speziell für den Dance-Club-Markt entwickelt wurde. Der MD46 ist ein Hochleistungs-60°-x-40°-Dualtief-Frequenzsystem mit zwei 2265H Differential-Drive-Wandlern, einem CMCD82H 8"-Mitteltonfahrer, einem 2432H 3"-Membran-Kompressionstreiber und zwei ST400 Super-Hochtonfahrern. Alle Lautsprecher der Marquis Series bieten beispiellose Treue, Klarheit und atemberaubende Reinheit.

Eigenschaften

JBLs Marquis Dance Club Series ist eine hochmoderne Familie von Lautsprechersystemen, die speziell für den Tanzclub-Markt entwickelt wurden. Das MD46 ist ein leistungsstarkes 60° x 40° Dual 15"-Tieffrequenzsystem mit dualen 2265H Differential Drive-Wandlern, CMCD82H 8"-Mittenbereichstreiber, 2432H 3"-Membran-Drucksteller und dualen ST400 Super-Tweetern. Alle Lautsprecher der Marquis Series bieten beispiellose Wiedergabetreue, Klarheit und atemberaubende Reinheit.
JBL CMCD-82H 8" Konus-Mittenbereichs-Drucksteller
JBL 2432H 3" Membran, 1,5" Exit-Drucksteller
60° x 40° PT™ Progressive Transition Wellenleiter
Duale JBL Selenium ST400 Super-Tweeter
4-Wege-Quad-Verstärkungssystem

Anwendungen

Gehobene Tanzclubs
Überall dort, wo energiegeladene Tanzmusik erforderlich ist

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
Marquis Dance Brochure aktualisiert: Apr 2026		538 KB	Apr 2026
MD46 Spec Sheet aktualisiert: Apr 2026		546 KB	Apr 2026

Data Sheets

	Größe	Hochgeladen
MD46 Spec Sheet aktualisiert: Okt 2019	547 KB	Okt 2019

Specifications

	Größe	Hochgeladen
Marquis Dance Club Series Spec Sheets aktualisiert: Jul 2019	3,97 MB	Jul 2019

Brochures

	Größe	Hochgeladen
Marquis Dance Club Series Brochure aktualisiert: Jul 2019	538 KB	Jul 2019

CAD Drawings

	Größe	Hochgeladen
Marquis Dance Series Customer Drawings PDF aktualisiert: Okt 2019	205 KB	Okt 2019
Marquis Dance Series 3D DXF Drawings aktualisiert: Okt 2019	10,4 MB	Okt 2019
Marquis Dance Series 2D DXF Drawings aktualisiert: Okt 2019	612 KB	Okt 2019

Compliances

	Größe	Hochgeladen
Marquis Dance Club Series Declaration of Conformity aktualisiert: Okt 2019	144 KB	Okt 2019

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Speaker Tunings

	Größe	Hochgeladen
Marquis Dance Club Series Tunings aktualisiert: Okt 2019	1,47 MB	Okt 2019

Images

	Größe	Hochgeladen

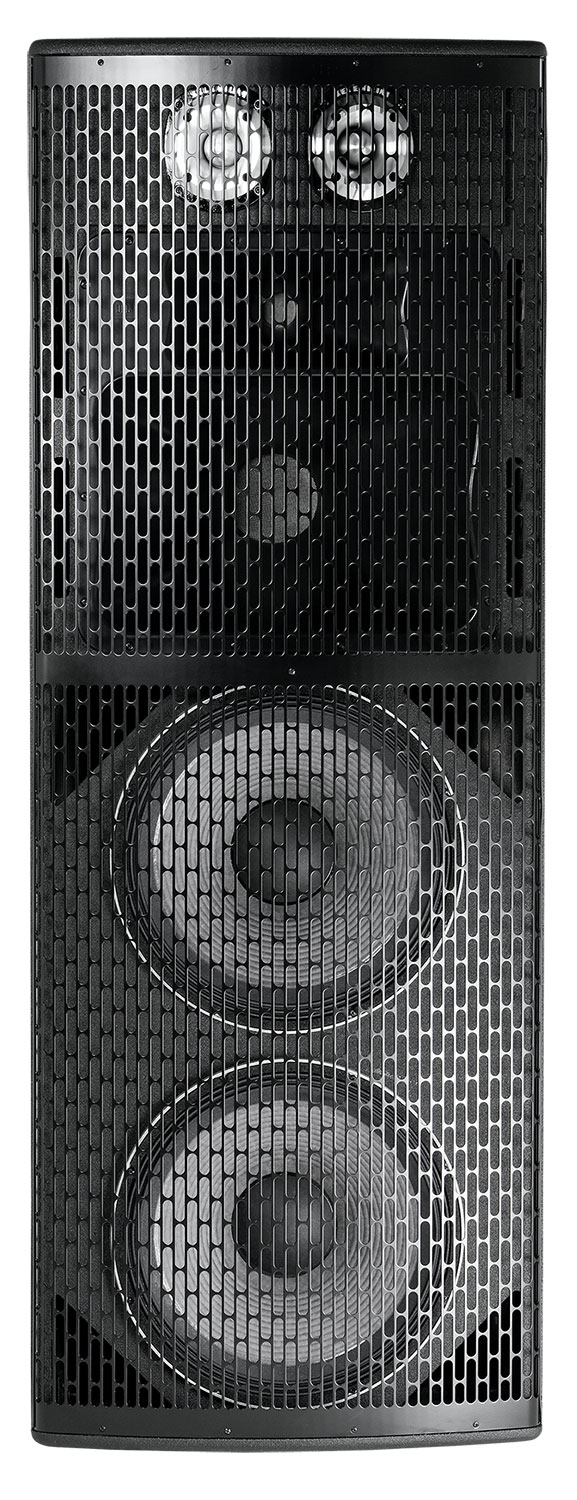

MD46 Hi-Res Image 2 aktualisiert: Jul 2019	268 KB	Jul 2019

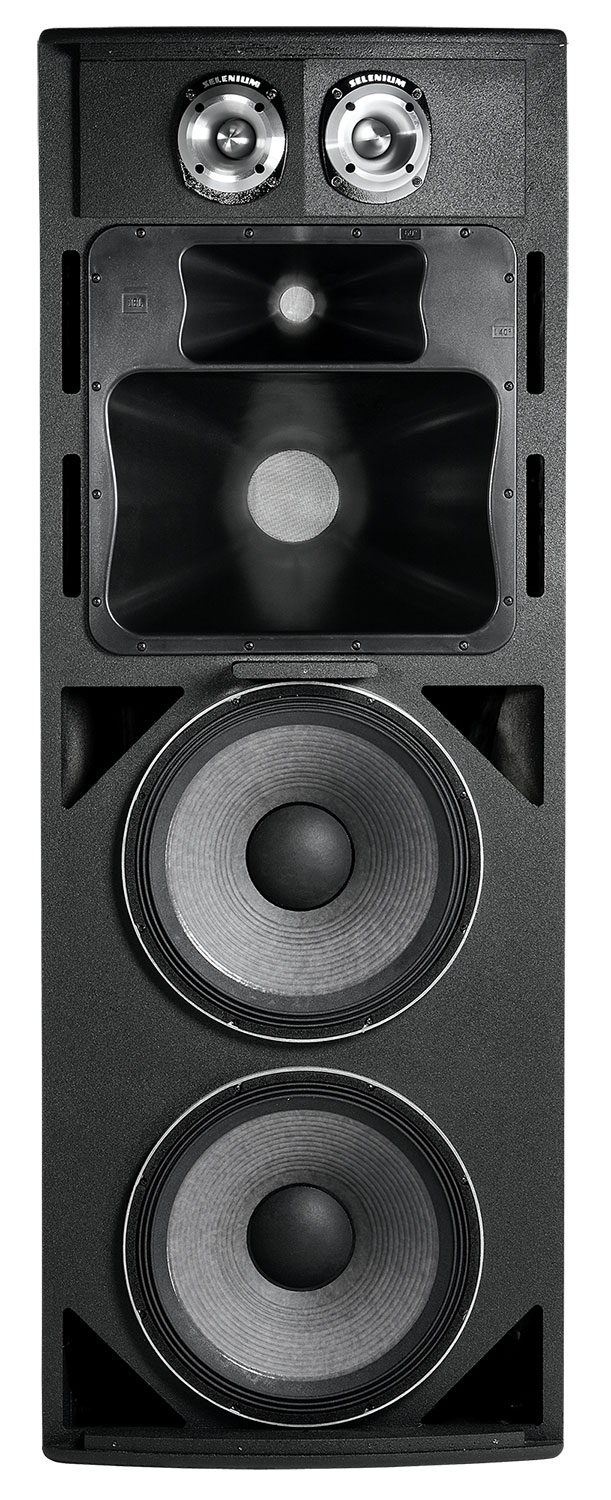

MD46 Hi-Res Image aktualisiert: Jul 2019	223 KB	Jul 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
