JBL Professional MD46

Större bilder

High Power 4-vägs högtalare med 2 x 15" LF-enhet

JBL:s Marquis Dance Club Series är en toppmodern familj av högtalarsystem utformade specifikt för Dance Club-marknaden. MD46 är ett högt-effekt 60° x 40° dubbelt 15"-lågfrekventa system som använder dubbla 2265H Differential Drive-omvandlare, CMCD82H 8"-midrångenhet, 2432H 3"-membran-kompressionsdriver och dubbla ST400 super-tweeters. Alla högtalare i Marquis Series erbjuder oöverträffad återgivning, klarhet och fantastisk renhet.

Funktioner

JBL:s Marquis Dance Club Series är en toppmodern familj av högtalarsystem utformad specifikt för dansklubbar. MD46 är ett kraftfullt 60° x 40° dubbelt 15"-lågfrekvenssystem som använder dubbla 2265H Differential Drive-transdukrer, CMCD82H 8"-mellantonshögtaler, 2432H 3"-membrandrivrutin och dubbla ST400 super-tweeters. Alla högtalare i Marquis-serien erbjuder en oöverträffad återgivning, klarhet och häpnadsväckande renhet.
JBL CMCD-82H 8" konmembrans kompressionsdriver
JBL 2432H 3" membran, 1,5" utgång kompressionsdriver
60° x 40° PT™ Progressive Transition vågledare
Dubbla JBL Selenium ST400 Super Tweeters
4-vägs fyrförstärkat system

Tillämpningar

Sofistikerade dansklubbar
Överallt där högenergi-dansmusik krävs

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
Marquis Dance Brochure uppdaterad: apr 2026		538 KB	apr 2026
MD46 Spec Sheet uppdaterad: apr 2026		546 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
MD46 Spec Sheet uppdaterad: okt 2019	547 KB	okt 2019

Specifications

	Storlek	Uppladdat
Marquis Dance Club Series Spec Sheets uppdaterad: jul 2019	3,97 MB	jul 2019

Brochures

	Storlek	Uppladdat
Marquis Dance Club Series Brochure uppdaterad: jul 2019	538 KB	jul 2019

CAD Drawings

	Storlek	Uppladdat
Marquis Dance Series Customer Drawings PDF uppdaterad: okt 2019	205 KB	okt 2019
Marquis Dance Series 3D DXF Drawings uppdaterad: okt 2019	10,4 MB	okt 2019
Marquis Dance Series 2D DXF Drawings uppdaterad: okt 2019	612 KB	okt 2019

Compliances

	Storlek	Uppladdat
Marquis Dance Club Series Declaration of Conformity uppdaterad: okt 2019	144 KB	okt 2019

Simulation Data

	Version	Storlek	Uppladdat
JBL Pro ALL CLF Files version 12-10-21, uppdaterad: maj 2023	12-10-21	24 MB	maj 2023

Speaker Tunings

	Storlek	Uppladdat
Marquis Dance Club Series Tunings uppdaterad: okt 2019	1,47 MB	okt 2019

Images

	Storlek	Uppladdat

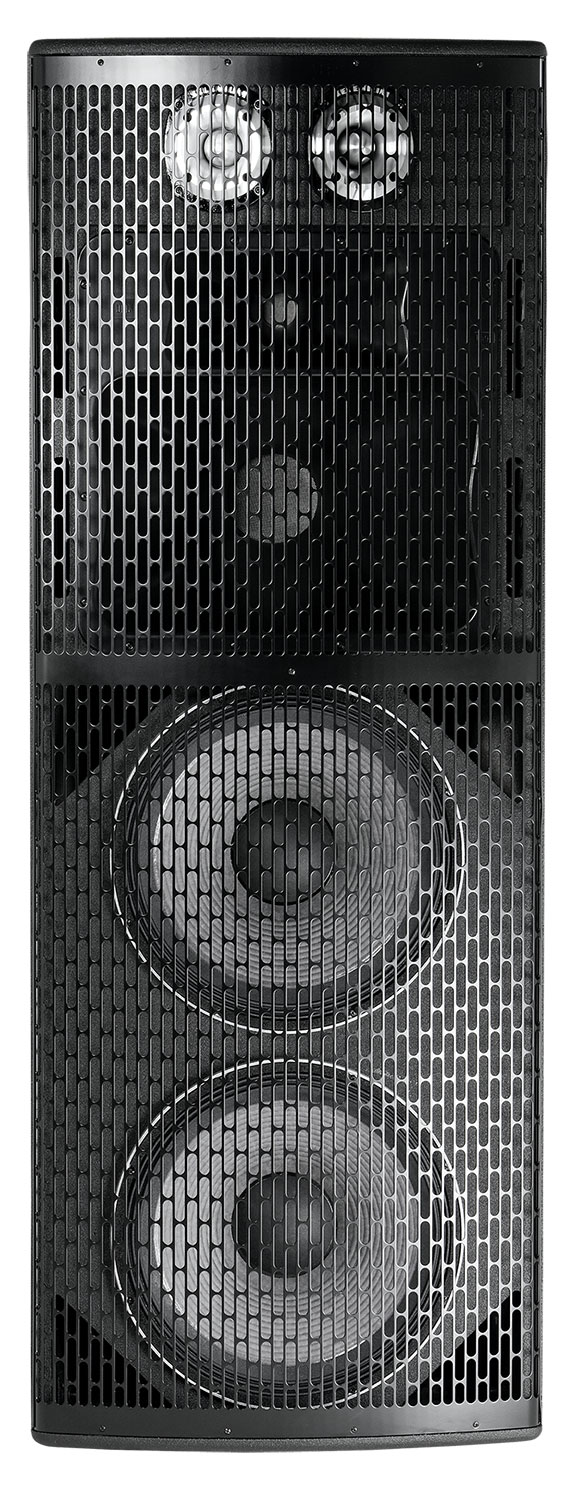

MD46 Hi-Res Image 2 uppdaterad: jul 2019	268 KB	jul 2019

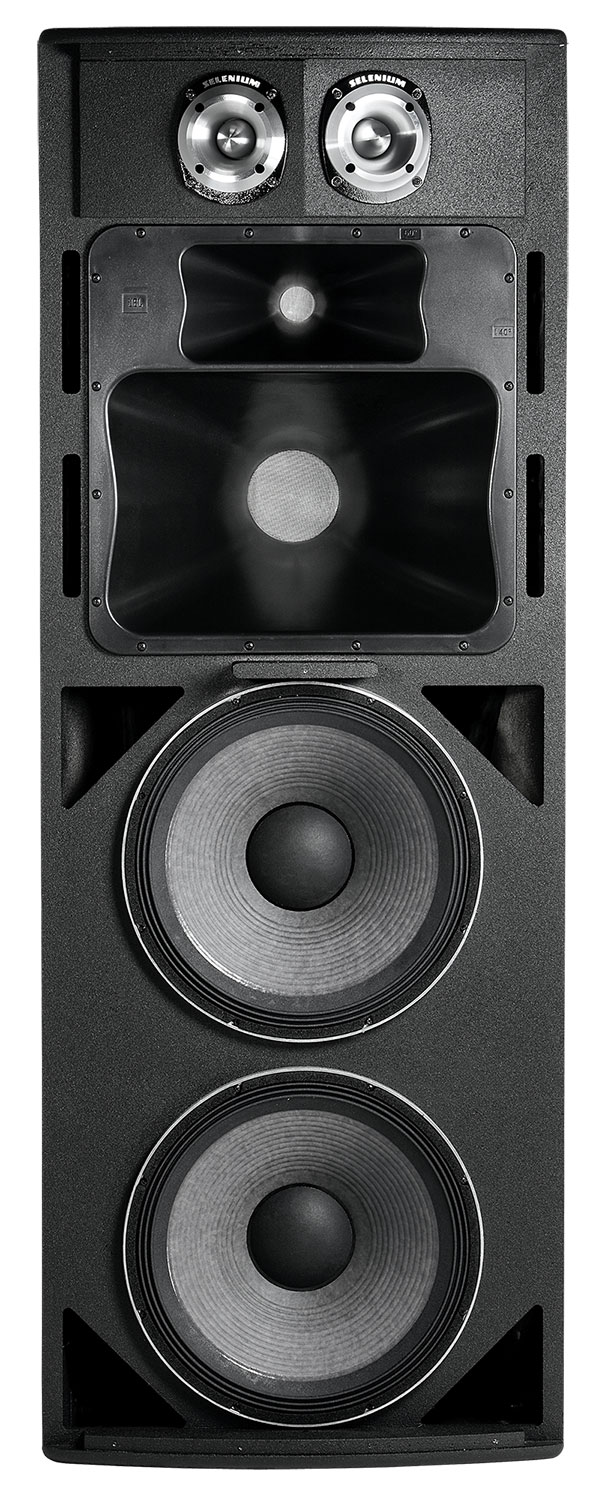

MD46 Hi-Res Image uppdaterad: jul 2019	223 KB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB)	42 Hz – 20 kHz
Power Rating	LF: 1600 W / MF: 350 W HF: 75 W UHF: 130 W
Coverage Pattern	60° x 40°, rotatable waveguide
Frequency Response (±3 dB)	48 Hz – 19 kHz
Directivity Factor (Q)	20
Directivity Index (DI)	13 dB
Crossover Modes	Quad-amp
Crossover Frequencies	270 Hz, 2.6 kHz and 10 kHz
System Impedance	LF: 4 Ohms MF: 8 Ohms HF: 8 Ohms UHF: 4 Ohms
System Power Rating	LF: 1100 W (4400 W peak), 100 hrsMF: 200 W, 100 hrsHF: 50 W, 100 hrsUHF: 35 W, 100 hrs
Maximum SPL (1m)	LF: 130 dB-SPL cont avg (136 dB peak)MF: 133 dB-SPL cont avg (139 dB peak)HF: 132 dB-SPL cont avg (138 dB peak)UHF: 128 dB-SPL cont avg (134 dB peak)
LF Driver	2 x JBL 2265H 380 mm (15 in ) Differential Drive driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance	4 ohms
LFD Sensitivity	101 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Midrange Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice-coil internal driver
MD Nominal Impedance	8 ohms
MD Sensitivity	112 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance	8 ohms
HFD Sensitivity	113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Waveguide	PT-K64MH
Super Tweeter	2x JBL Selenium ST400 Super Tweeter
ST Nominal Impedance	4 ohms
ST Sensitivity	112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Dimensions (H x W x D in vertical orientation)	1524.0 x 559.8 x 653.3 mm(60.0 x 22 x 25.8 in)
Net Weight	65.8 kg (145 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers.
