JBL Professional LSR6312SP

Immagini più grandi

Sistema Subwoofer Studio Attivo

Il subwoofer attivo LSR6312SP è basato su un woofer da 12" con la tecnologia brevettata Differential Drive® di JBL e 250 Watt di potenza. Approvato THX® pm3. Certificato METAlliance®.

Caratteristiche

Subwoofer amplificato multi-formato per Dolby Prologic, AC-3, DTS e altri formati surround.
Amplificatore di potenza con uscita continua di 250 W.
Sistema sofisticato di gestione dei bassi LCR.
Ingresso LFE diretto con sensibilità di ingresso selezionabile a 10 dB.
Uscita sommata consente il collegamento in cascata di più LSR6312SP per sistemi multi-subwoofer.
Tecnologia Differential Drive® con frenatura dinamica per risposta in bassa frequenza estesa e bassa compressione di potenza.
Baffle ad alta densità per bassa risonanza e base inerziale stabile.
Progettazione della porta Linear Dynamics Aperture che elimina la turbolenza della porta e riduce la compressione della porta.
Enclosure rinforzato e pratici punti di montaggio per installazione a parete.

Download

Specifications

	Dimensione	Caricato
LSR6312SP Spec Sheet aggiornato: ott 2020	279 KB	ott 2020

Manuals

	Dimensione	Caricato
LSR6325P used with LSR6312SP Subwoofer Operating note aggiornato: ott 2019	11,1 KB	ott 2019

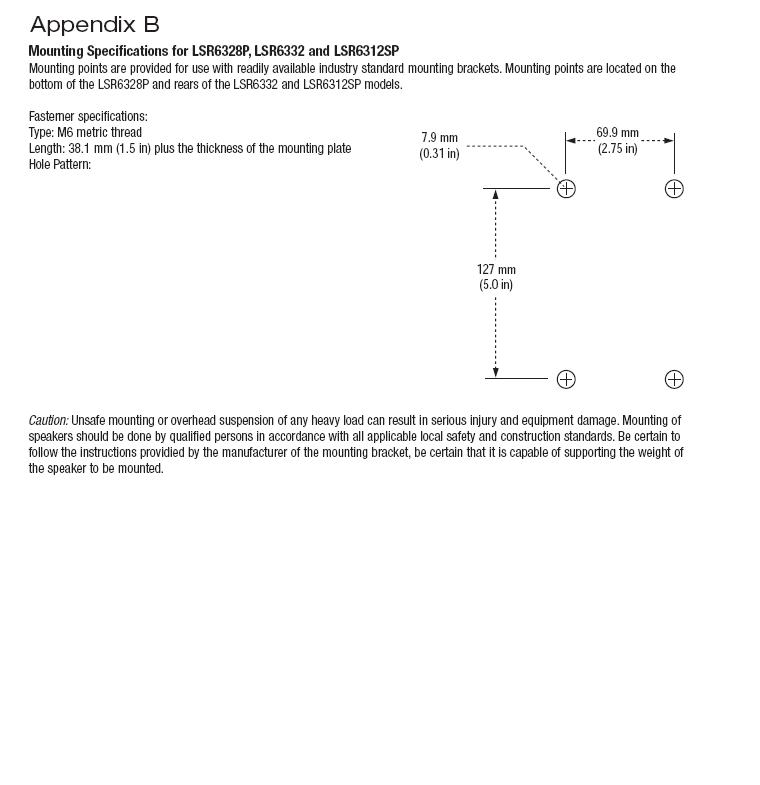

LSR6328P/6332/6312SP Mounting Specs aggiornato: ott 2019	48,8 KB	ott 2019

Brochures

	Dimensione	Caricato
LSR 6300 Brochure aggiornato: ott 2020	5,89 MB	ott 2020
Recording & Broadcast Full Line Catalog aggiornato: ott 2020	1,81 MB	ott 2020

Compliances

	Dimensione	Caricato
LSR6300 Series Declaration of Conformity aggiornato: ott 2019	93,2 KB	ott 2019

Tech Notes

	Dimensione	Caricato
Tech Note: The New JBL LSR6300 Series Studio Monitors aggiornato: ott 2019	627 KB	ott 2019

Information documents

	Dimensione	Caricato
7 Series Mounting Hardware aggiornato: ott 2020	395 KB	ott 2020

Helpful Links

	Dimensione	Caricato
RMC White Paper aggiornato: ott 2020	189 KB	ott 2020
RMC Graph Paper aggiornato: ott 2020	60 KB	ott 2020

User Guides

	Dimensione	Caricato
RMC User Guide aggiornato: ott 2020	2,58 MB	ott 2020

Install Guides

	Dimensione	Caricato
R&B Mounting Brackets aggiornato: ott 2020	26,2 KB	ott 2020

Images

	Dimensione	Caricato

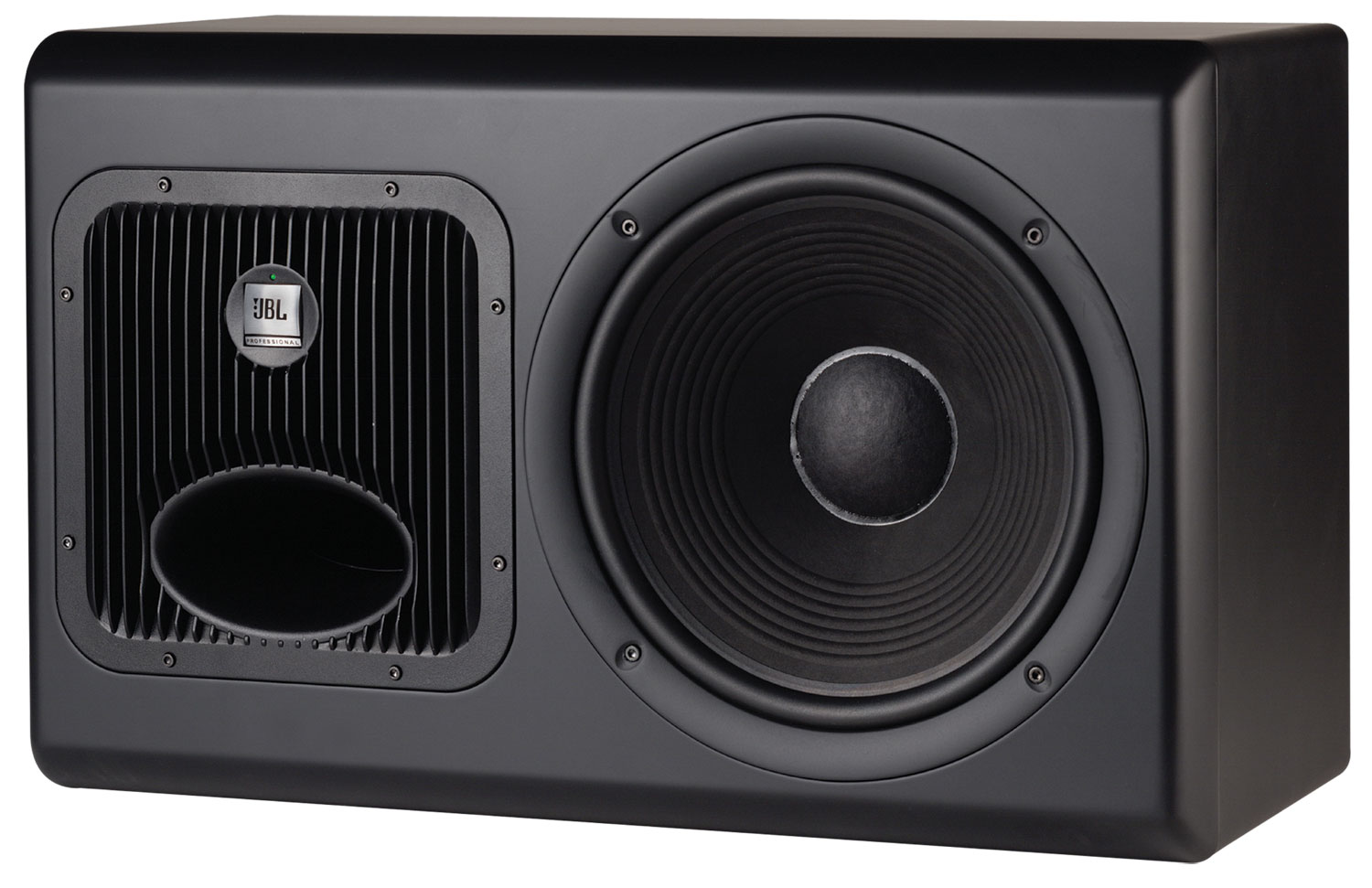

LSR6312SP Left Angle aggiornato: ott 2020	148 KB	ott 2020

Owner's Manuals

	Dimensione	Caricato
LSR6300 Manual aggiornato: ott 2020	815 KB	ott 2020

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Response	(-6 dB) 28 Hz - 80 Hz
-10 dB	26 Hz
Enclosure Resonance Frequency	28 Hz
Low-To-High Crossover Frequency	80 Hz (4th order electroacoustic Linkwitz-Riley)
Distortion, 96 dB SPL/ 1 m	N/A
Low Frequency (<80 Hz)	N/A
2nd Harmonic	<2%
3rd Harmonic	<1%
Maximum Continuous SPL	>112 dB SPL / 1 m (35 Hz - 80 Hz)
Maximum Peak SPL	>115 dB SPL / 1 m (35 Hz - 80 Hz)
Calibrated Input Sensitivity	XLR or 1/4"
Selectable -10 dBV +4 dBu, +8 dBu	96 dB / 1 m
Power Nonlinearity (20 Hz - 200 Hz):	N/A
30 W	<0.4 dB
100 W	<1.0 dB
Power / Clip / Bypass Indicators	Green LED - normal operationAmber LED - bypass modeRed LED - Limiter activated
Low Frequency Topology	Class A-B, all discrete
Sine Wave Power Rating	260 W (<0.5% THD into rated impedance)
THD + N, 1⁄2Power	<0.05%
AC INPUT VOLTAGE	115 VAC, 60 Hz (230VAC, 50 Hz – model LSR6312SP/230)
AC Input Voltage Operating Range	±15%
