8128

Diffusore full-range da 8 pollici a soffitto

8128
Immagini più grandi

Altoparlante Full-range da 8 pollici a Soffitto

L'8128 è un altoparlante full-range da 8 pollici, conveniente per applicazioni commerciali. L'8128 offre prestazioni high-fidelity in un pacchetto facile da installare. I driver ad alta sensibilità del sistema garantiscono livelli sonori massimi con potenza amplificatore minima. Con il suo design della griglia contemporaneo, i tap 70V/100V e il design a dorso aperto, la serie 8100 porta eleganza e prestazioni ai sistemi audio commerciali di base, o a qualsiasi applicazione che non richieda una scatola posteriore per l'installazione.

Caratteristiche

  • Clear, High-Fidelity Performance
  • Dog-ears for easy retrofit installations
  • High Sensitivity (97 db, 1W, 1m) for Maximum Power Efficiency
  • 6W Transformer for use of 70V / 100V Distributed Lines

Download

Specifications
  Dimensione Caricato
file type icon 8100 Series Spec Sheet
aggiornato: mar 2021
88,5 KB mar 2021
Brochures
  Versione Lingua Dimensione Caricato
file type icon 8100 Series Bochure
aggiornato: ott 2020
    820 KB ott 2020
file type icon Control Contractor Brochure (2024)
en versione D, aggiornato: feb 2024
en  14 MB feb 2024
file type icon JBL Commercial Brochure
aggiornato: apr 2020
    1,64 MB apr 2020
Compliances
  Dimensione Caricato
80,2 KB ott 2020
Software
  Versione Dimensione Caricato
Windows download icon Distributed System Design (DSD)
versione 3.9, aggiornato: nov 2025
3.9   612 KB nov 2025
Simulation Data
  Versione Dimensione Caricato
file type icon JBL Pro ALL CLF Files
versione 12-10-21, aggiornato: mag 2023
12-10-21  24 MB mag 2023
Accessories
  Versione Dimensione Caricato
file type icon Ceiling Speaker Accessory Guide
versione 2026-04, aggiornato: mag 2026
2026-04  570 KB mag 2026
Speaker Tunings
  Versione Dimensione Caricato
file type icon Commercial, CBT, and AWC Tunings 220616
versione A, aggiornato: mag 2023
557 KB mag 2023
Images
  Dimensione Caricato

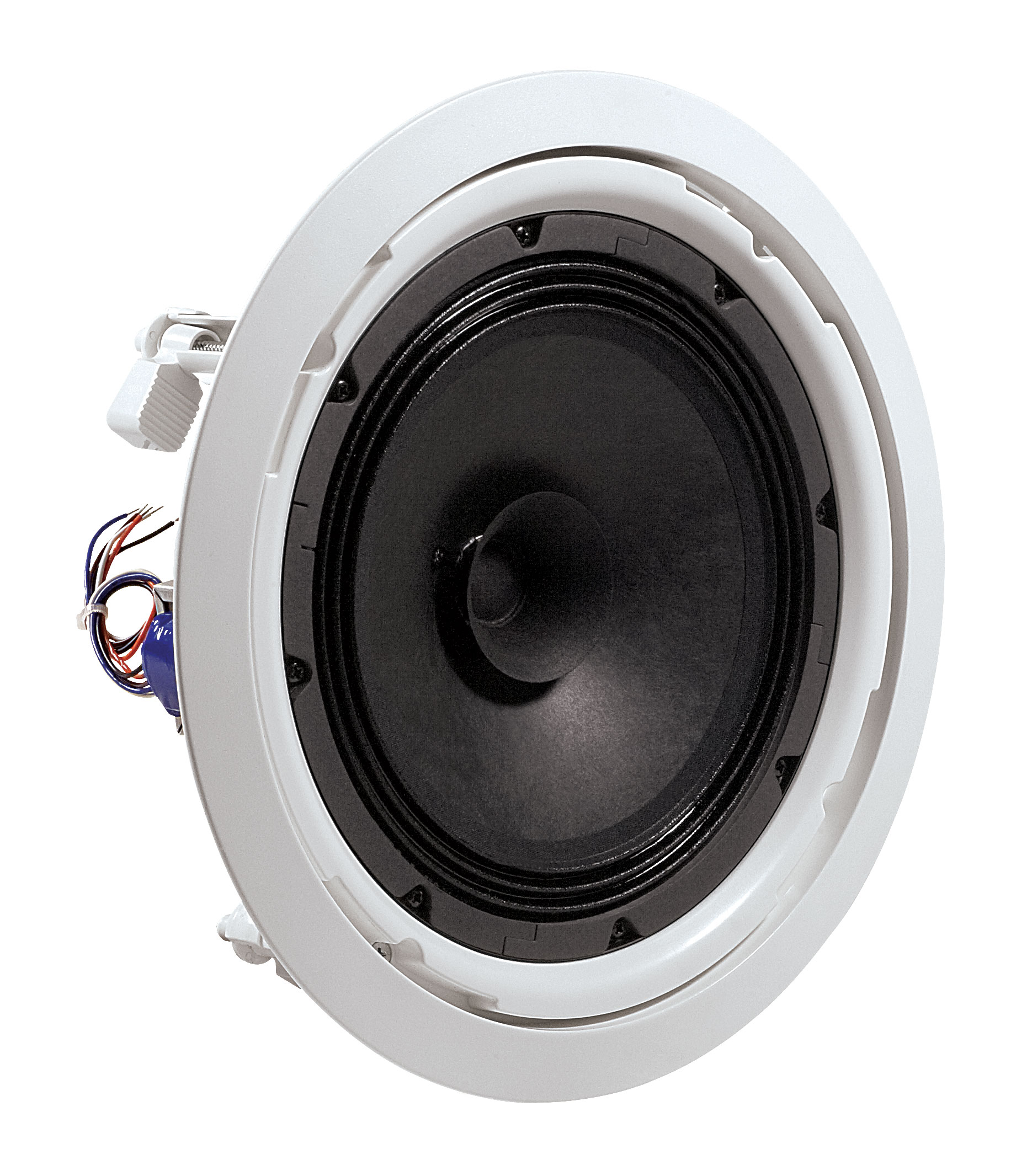

file type icon 8128 Hi Res Photo
aggiornato: ott 2020
479 KB ott 2020
Quick Start Guides
  Dimensione Caricato
412 KB giu 2025

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Drivers 8 in (200 mm), Full-range Driver
Frequency Range 50 Hz – 16 kHz
Sensitivity 97 dB (1 kHz – 8 kHz)
Coverage Angle 90° conical
Transformer Taps 6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors Bare wires
Dimensions (Diameter x Depth) 11.3 in (287mm) x 4.1in (105mm)
Weight 3lb (1.4kg)
Included Accessories Sculpted Grille
Optional Accessories MTC-8124C C-ring, MTC-Rail tile rails
Power Rating See transformer taps
Maximum SPL (1m) 105 dB (top 70V/100V tap)
Color White
Backcan No
Baffle/Rim Plastic
Ceiling Cutout Size 260 mm diameter (10.1 in)
Plenum Usage Not intended for use in return air plenums

Accessori

MTC-48TRx12 | Barra per Pannelli Sospesi 4' x 4'
MTC-48TRx12 Main photo
Immagini più grandi
MTC-48TRx12 detail thumbnail #1

Tile Rail per Pannelli Soffitto 4' x 4'

MTC-48TRx12 è una rail di montaggio accessoria per l'installazione di numerosi altoparlanti da soffitto JBL in pannelli soffitto 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 pollici) in applicazioni di soffitti sospesi.

```html
  • Può essere utilizzato con qualsiasi diffusore da soffitto JBL dotato del sistema di montaggio con anello C/guida per piastrelle.
    Include (al rilascio del prodotto):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Non per diffusori JBL installati con ponti per piastrelle (come serie CSS, 8138, C227C/CT, modelli serie C300). Contattare il Servizio Clienti JBL Professional per l'elenco di compatibilità più aggiornato.
  • La scanalatura V invertita fornisce supporto alla griglia della guida per piastrelle in caso di cedimento della piastrella, riducendo al contempo il trasferimento di vibrazioni – e il rumore di rattling – dal sistema di griglia delle piastrelle del soffitto.
  • Spessore metallico di 1,2 mm (0,05 pollici) che fornisce il supporto aggiuntivo richiesto dalla campata lunga.
  • Fori di montaggio multipli con anello C. Ulteriori posizioni di fori praticabili dall'installatore.
  • Un MTC-48TRx12 è un pacco di 12 guide per piastrelle, sufficiente per 6 diffusori (2 per diffusore).
```

Documentazione
MTC-8124C & MTC-8128C | C-Rings for 8124 and 8128 Speakers
MTC-8124C & MTC-8128C Main photo
Immagini più grandi
MTC-8124C & MTC-8128C detail thumbnail #1

The MTC-8124C and MTC-8128C are integral clips for the MTC-RAIL that spread ceiling loading.  There are four pieces per carton.


Documentazione
