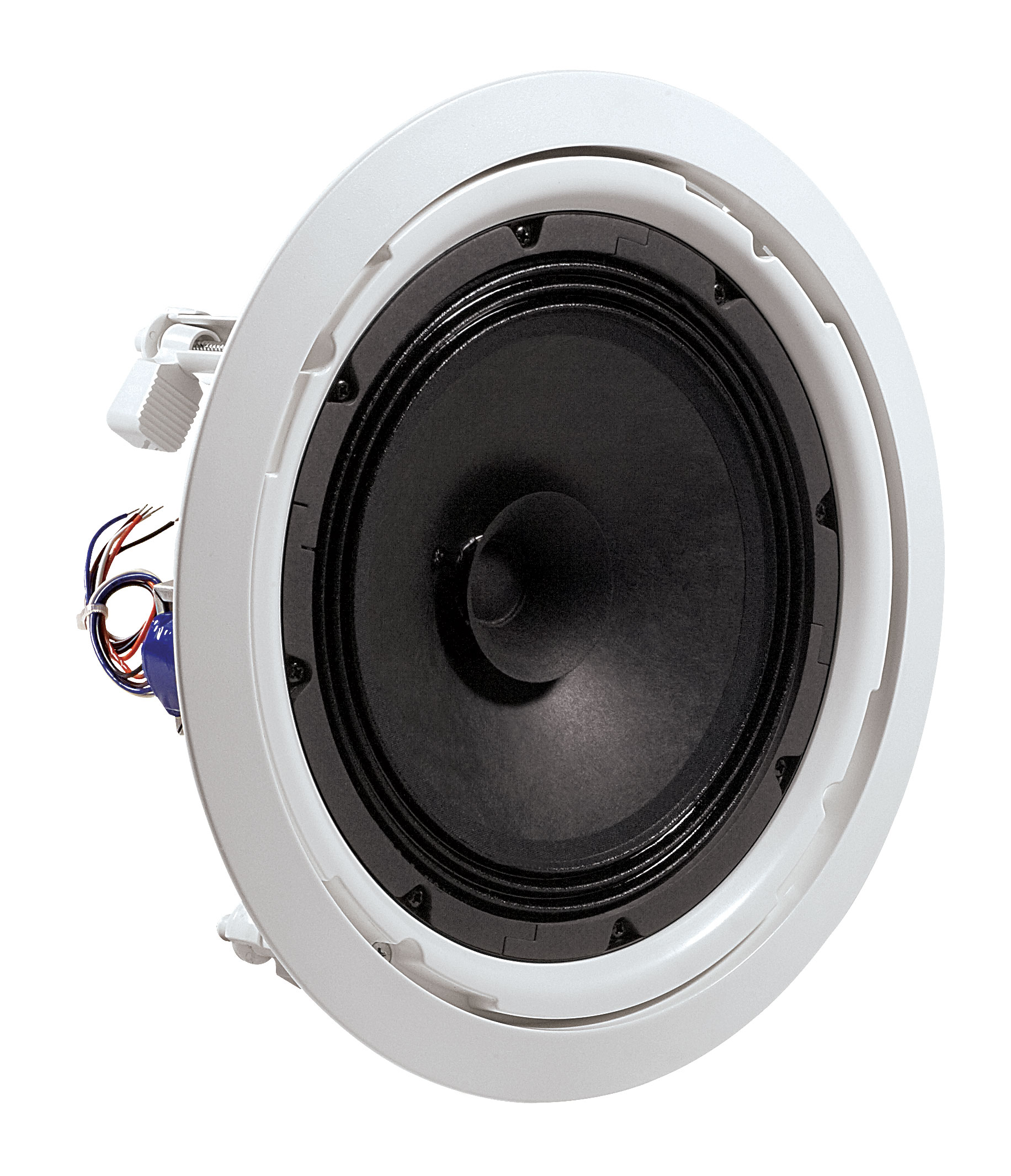

JBL Professional 8128

Imagens maiores

Altifalante de Teto Encastrado, 8 Polegadas, Gama Completa

O 8128 é um altifalante de gama completa com 8 polegadas, económico, para aplicações comerciais. O 8128 oferece desempenho de alta fidelidade num pacote fácil de instalar. Os controladores de alta sensibilidade do sistema proporcionam níveis máximos de som utilizando potência mínima do amplificador. Com o seu design contemporâneo de grelha, tomadas de 70V/100V e design aberto na parte traseira, a série 8100 traz elegância e desempenho para sistemas de som comerciais básicos, ou para qualquer aplicação que não necessite de caixa de encastramento para instalação.

Características

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (97 db, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Descarregamentos

Specifications

	Tamanho	Carregado
8100 Series Spec Sheet atualizado: mar 2021	90 KB	mar 2021

Brochures

	Versão	Idioma	Tamanho	Carregado
8100 Series Bochure atualizado: out 2020			800 KB	out 2020
Control Contractor Brochure (2024) versão D, atualizado: fev 2024	D		10 MB	fev 2024
JBL Commercial Brochure atualizado: abr 2020			2 MB	abr 2020

Compliances

	Tamanho	Carregado
8100 Series Declaration of Conformity atualizado: out 2020	80 KB	out 2020

Software

	Versão	Tamanho	Carregado
Distributed System Design (DSD) versão 3.9, atualizado: nov 2025	3.9	600 KB	nov 2025

Simulation Data

	Versão	Tamanho	Carregado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	20 MB	mai 2023

Accessories

	Versão	Tamanho	Carregado
Ceiling Speaker Accessory Guide versão 2026-04, atualizado: mai 2026	2026-04	600 KB	mai 2026

Speaker Tunings

	Versão	Tamanho	Carregado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	600 KB	mai 2023

Images

	Tamanho	Carregado
8128 Hi Res Photo atualizado: out 2020	500 KB	out 2020

Quick Start Guides

	Tamanho	Carregado
Quick Start Guide - JBL 8100 Series atualizado: jun 2025	400 KB	jun 2025

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Drivers	8 in (200 mm), Full-range Driver
Frequency Range	50 Hz – 16 kHz
Sensitivity	97 dB (1 kHz – 8 kHz)
Coverage Angle	90° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	11.3 in (287mm) x 4.1in (105mm)
Weight	3lb (1.4kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC-Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	105 dB (top 70V/100V tap)
Color	White
Backcan	No
Baffle/Rim	Plastic
Ceiling Cutout Size	260 mm diameter (10.1 in)
Plenum Usage	Not intended for use in return air plenums

Acessórios

MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'

Imagens maiores

Calha de Telha para Painéis de Teto de 4' x 4'

MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.

Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
Inclui (no lançamento do produto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada.
A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).
