JBL Professional Control 227CT

Grandes images

Haut-parleur de plafond coaxial 6,5" avec pilote de compression HF et transformateur multi-prise 60W

Les haut-parleurs de plafond professionnels haut de gamme JBL Professional Control 227C et CT sont conçus pour les applications nécessitant une qualité sonore supérieure en montage de plafond.

Caractéristiques

Contrôle de directivité large bande cohérent de 120° pour une couverture exceptionnelle.
Design coaxial avec :
Boomer 165 mm (6,5 po) renforcé de Kevlar.
Moteur de compression 25 mm (1 po).
Clarté exceptionnelle pour la parole et les voix avec réponse en fréquence étendue pour la musique.
Puissance admissible 150 Watts.
Réseau de filtrage avancé à pente élevée pour une couverture constante et un médium lisse et naturel.
Boîtier arrière séparé et grille contemporaine disponibles.
(vendus séparément)

Téléchargements

Specifications

	Taille	Téléchargé
Control 227C AE Specs mis à jour : avr. 2019	13 ko	avr. 2019
Control 227C Spec Sheet mis à jour : avr. 2019	363 ko	avr. 2019

Manuals

	Version	Taille	Téléchargé
Control 227C&CT install instructions mis à jour : oct. 2020		590 ko	oct. 2020
Control 227 Backcan Assy. Instructions mis à jour : oct. 2019		590 ko	oct. 2019
Control 200 User's Guide mis à jour : oct. 2019		2,3 Mo	oct. 2019
Ceiling Speaker Accessory Guide version A, mis à jour : mai 2026	A	127 ko	mai 2026

Brochures

	Version	Langue	Taille	Téléchargé
Control 200 Brochure mis à jour : avr. 2019			324 ko	avr. 2019
Control Contractor Brochure (2025) version A, mis à jour : mars 2026	A		23 Mo	mars 2026
Control Contractor Brochure (2024) version D, mis à jour : fév. 2024	D		14 Mo	fév. 2024
Control Contractor Brochure (2026) mis à jour : mars 2026			21 Mo	mars 2026

CAD Drawings

	Taille	Téléchargé
CAD Drawings mis à jour : avr. 2019	3,45 Mo	avr. 2019

Compliances

	Taille	Téléchargé
JBL Control Series Passive Speakers DoC mis à jour : déc. 2019	179 ko	déc. 2019
Control 200 Series Declaration of Conformity mis à jour : oct. 2019	92,6 ko	oct. 2019

Software

	Version	Taille	Téléchargé
Distributed System Design (DSD) version 3.9, mis à jour : nov. 2025	3.9	612 ko	nov. 2025

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Install Guides

	Taille	Téléchargé
Control 227C Install Sheet mis à jour : avr. 2019	590 ko	avr. 2019

Owner's Manuals

	Taille	Téléchargé
Control 226/227 Manual mis à jour : avr. 2024	2,3 Mo	avr. 2024

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10 dB)	43 Hz - 19 kHz
Transformer Taps	68W, 34W, 17W (& 8.5W @ 70V)
Sensitivity	90 dB (1 kHz - 16 kHz)
Coverage Angle	120° conical, constant directivity
Frequency Response (-3 dB)	75 Hz - 17 kHz
Drivers	LF Driver: 165 mm (6.5 inch) HF Driver: compression driver, 25 mm (1 inch) coil
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-200BB6 or MTC300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Dimensions (H x Dia)	Ø 305 mm (12 in) round baffle x depth from back of baffle of 147 mm (5.8 in)
Net Weight (each)	5.2 kg (11.5 lb)
Shipping Weight (pair)	6.6 kg (14.5 lb)
Power Rating	See transformer taps
Maximum SPL (1m)	108 dB (top 70V/100V tap)
Input Connectors	Screw locking barrier strip for bare wire
Color	White
Backcan	formed steel (wood-lined; accessory)
Baffle/Rim	Metal, round, driver pre-mounted to baffle, ported.
Ceiling Cutout Size	310 mm (12.2 in) diameter (for MTC-200BB6 backcan)
Included Accessories	Ported baffle pre-attached, transformer on 227CT

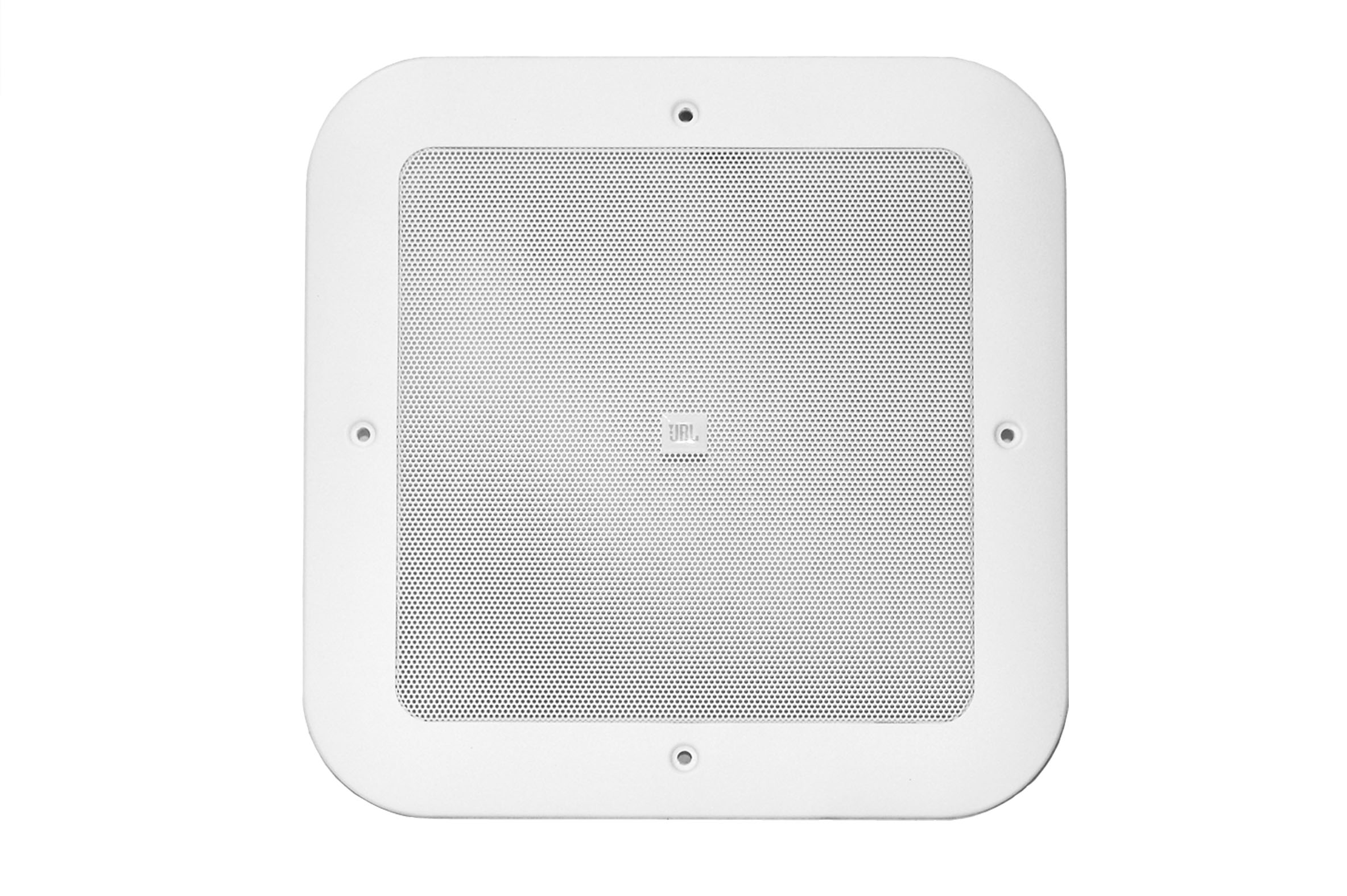

Optional Accessories	MTC-200BB6 Back Can (0.7 cu ft) MTC-RG6/8 Grille MTC-TB6/8 Tile Bridge Also compatible with MTC-300BB8 backcan (1.0 cu ft)
Plenum Usage	Yes, with accessory backcan
