VTX A12W

Altavoz de matriz lineal de doble 12 pulgadas | Dispersión de 120 grados

Imágenes más grandes

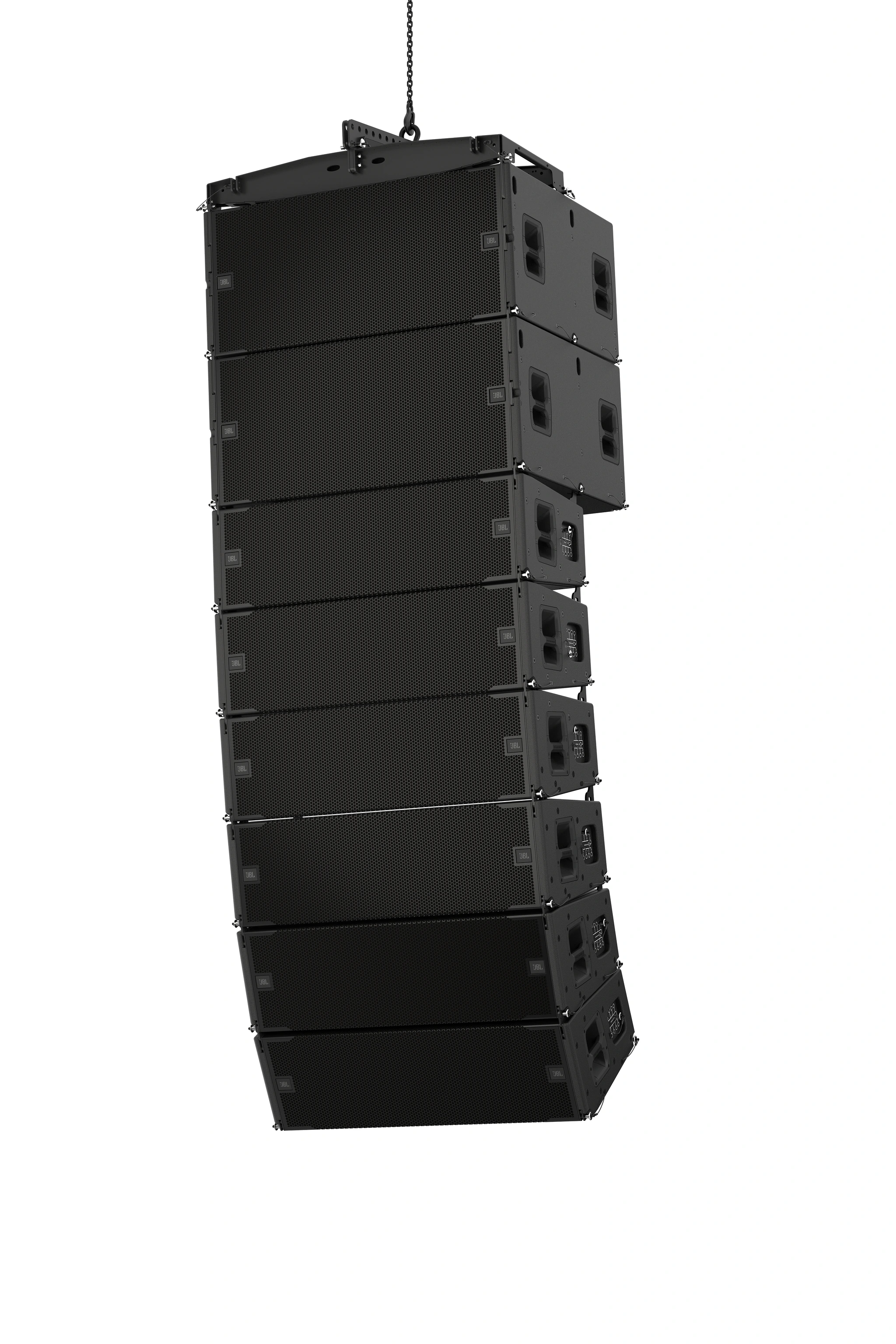

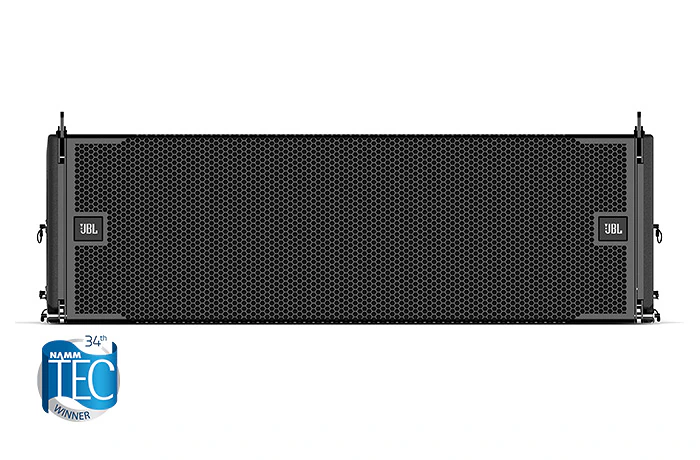

Altavoz de Matriz Lineal Dual de 12" con Dispersión de 120 grados

La Serie A de JBL es una solución completa de sonido para giras en aplicaciones de mediano a gran tamaño y en instalaciones fijas de alta gama. El JBL VTX A12W fue diseñado para satisfacer las solicitudes de empresas de alquiler, ingenieros FOH y equipos de producción de sonido para giras que apreciaron los avances introducidos en el VTX A12, pero que necesitaban una cobertura horizontal más amplia para sus aplicaciones. Al igual que el VTX A12, la tecnología de transductores de próxima generación de JBL y el diseño de guía de ondas de alta frecuencia ofrecen un rendimiento, sensibilidad y cobertura incomparables, y ahora un patrón de dispersión de 120 grados garantiza cobertura para una variedad de aplicaciones. El VTX A12W presenta el mismo mecanismo de rigging patentado por JBL y un sistema de suspensión rediseñado para optimizar el despliegue y la instalación, y puede ser volado de forma independiente o en configuraciones mixtas con el VTX A12. Además, el VTX A12W mantiene el mismo diseño físico, tamaño compacto y peso reducido que se encuentran en el A12 original. La Serie A de JBL no es solo una matriz lineal superior, es una forma completamente nueva de abordar el sonido para giras.



Características

  • Patrón de dispersión de 120 grados para una cobertura horizontal amplia
  • Transductores JBL nuevos y mejorados para la mejor potencia por peso
  • Sección HF innovadora que integra el tapón de fase y la guía de ondas para alta sensibilidad y linealidad incluso a niveles de salida elevados
  • Integrador de límite de radiación rediseñado (RBI) para reducir la difracción del borde del cuerno, mejorar la sensibilidad de BF, reducir la distorsión y cobertura de 120 grados hasta 250 Hz
  • Sección de BF de próxima generación, incluidos los woofers Differential Drive que definen la industria, con un diseño de imán dual y bobina de voz dual para una excursión lineal extendida
  • Rigging de mejor calidad para un despliegue rápido y racionalizado
  • Rejilla de cara completa para una meteorización superior y una estética refinada
  • Carrito de transporte y marco nuevos para un transporte y configuración simplificados
  • Optimizaciones en todo el diseño para eficiencia de espacio y reducción de peso mientras se mejora simultáneamente el rendimiento
  • Integración completa con software de control y predicción del sistema JBL
  • Diseño ligero
  • Totalmente compatible con VTX A12


Descargas

Specifications
  Versión Idioma Tamaño Subido
file type icon VTX A12W Spec Sheet
en versión D, actualizado: dic 2020
en  530 KB dic 2020
Manuals
  Versión Idioma Tamaño Subido
file type icon VTX A12 User Manual
en versión D, actualizado: jul 2023
en  8,43 MB jul 2023
file type icon VTX A12 Rigging Manual
en versión D, actualizado: jul 2023
en  47,8 MB jul 2023
Brochures
  Versión Idioma Tamaño Subido
file type icon VTX A12 System Brochure
en versión 1.0, actualizado: dic 2020
1.0  en  13,6 MB dic 2020
CAD Drawings
  Versión Tamaño Subido
file type icon VTX A12 Customer Drawings
versión 1.0, actualizado: dic 2020
1.0  719 KB dic 2020
file type icon VTX A12 Revit/BIM Files
versión 2.0, actualizado: jul 2024
2.0  33,3 MB jul 2024
file type icon VTX A12 Sketchup File
versión 2.0, actualizado: jul 2022
2.0  2,52 MB jul 2022
Software
  Tamaño Subido
download icon for Venue Synthesis Venue Synthesis
publicado: ene 2025
ene 2025
download icon for Performance Manager 3 Performance Manager 3
publicado: jul 2024
jul 2024
Simulation Data
  Versión Idioma Tamaño Subido
file type icon VTX A12/B35 EASE GLL
en versión 2.0, actualizado: jul 2026
2.0  en  12,2 MB jul 2026
Preset Libraries
  Versión Tamaño Subido
file type icon VTX A12 iTech HD Preset Library
versión 1.2, actualizado: jul 2024
1.2  1,56 MB jul 2024
Service Notes
  Versión Idioma Tamaño Subido
file type icon VTX A12 Spare Parts
en versión C, actualizado: abr 2026
en  65,4 KB abr 2026

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB) 46 Hz - 19k Hz (Preset: VTX A12W)
Horizontal Coverage (-6 dB) 120 degrees nominal (250 Hz - 18k Hz)
Max. SPL

146 dB (Preset: VTX A12W)

System Amplification Crown Audio I-Tech HD
Impedancia nominal LF: 2x 8 ohms
MF: 8 ohms
HF: 8 ohms
LF Driver (2) JBL 2264H 12-inch Neodymium Differential Drive® woofer
MF Driver (4) JBL 2165H 5.5-inch Neodymium Differential Drive® woofer
HF Driver (3) JBL 2423K 2-inch annular diaphragm compression driver
Enclosure Finnish birch plywood, Black DuraFlex finish, integral recessed handles
IP Rating IP55 EN (60529)
Suspension / Mounting High-grade steel with anti-corrosion coating, captive suspension plates, quick release pins, auto-locking mechanism for setting angles
Inter-enclosure Angle 0.25 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 8 | 10
Dimensions (H x W x D) 330 mm x 1118 mm x 495 mm
13 in x 44 in x 19.5 in
Net Weight (each) 60.8 kg (134.0 lb)

Accesorios

VTX A12 AF MKII | Marco de conjunto para VTX A12 y VTX B35, incluye (1) barra Ext.
VTX A12 AF MKII Main photo
Imágenes más grandes
VTX A12 AF MKII detail thumbnail #1 VTX A12 AF MKII detail thumbnail #2 VTX A12 AF MKII detail thumbnail #3 VTX A12 AF MKII detail thumbnail #4

Aspectos destacados:

  • Compatible con VTX A12 y VTX B35
  • Una barra de extensión incluida
  • Almacenamiento integrado para hasta dos barras de extensión
  • Compatible con suspensión de punto único, punto dual y punto cuádruple
  • Posicionamiento de grillete de punto único de alta resolución
  • Soporte de fijación láser incluido

Incluido:

  • (1) VTX A12 AF MKII
  • (1) VTX A12 AF EB MKII
  • (3) Grilletes de 5/8 pulgadas
  • (1) Soporte láser

Documentación
VTX A12 AF EB MKII | Barra de extensión para marco de matriz VTX A12
VTX A12 AF EB MKII Main photo
Imágenes más grandes
VTX A12 AF EB MKII detail thumbnail #1 VTX A12 AF EB MKII detail thumbnail #2 VTX A12 AF EB MKII detail thumbnail #3 VTX A12 AF EB MKII detail thumbnail #4

Características destacadas:

  • Barra de extensión para uso con el marco de arreglos A12
  • Diseño ligero
  • Incluye soportes y herrajes para suspensión lado a lado
  • Compatible con el VTX A12 AF original

Incluido:

  • (1) VTX A12 AF EB MKII
  • (4) Juegos de soportes de fijación y herrajes
  • (3) Grillos de 5/8 de pulgada

Documentación
VTX A12 SB | Barra de Suspensión
VTX A12 SB Main photo
Imágenes más grandes
VTX A12 SB detail thumbnail #1 VTX A12 SB detail thumbnail #2 VTX A12 SB detail thumbnail #3 VTX A12 SB detail thumbnail #4
Características destacadas:
  • Accesorio de barra de suspensión para VTX A12
  • Utilizado para aplicaciones de tracción
  • Soporte para suspender VTX A12
  • Soporte para hasta (18) recintos VTX A12
  • Diseño ligero
  • Color: negro
  • Tamaño del grillete: 5/8 in
Incluido:
  • (1) Barra de suspensión
  • (1) Grillete de 5/8 in

Documentación
VTX A12 AF CASE | Estuche de Transporte para VTX A12 Array Frame MKII
VTX A12 AF CASE Main photo
Imágenes más grandes
VTX A12 AF CASE detail thumbnail #1 VTX A12 AF CASE detail thumbnail #2 VTX A12 AF CASE detail thumbnail #3 VTX A12 AF CASE detail thumbnail #4

Características principales:

  • Road case para accesorios de rigging VTX A12 y VTX B35
  • Optimizado para embalaje en camión junto con transportadores VTX A12 VT y VTX B35 VT
  • Almacenamiento dedicado para Array Frames, Extension Bars, Suspension Bars y Delta Plates
  • Diseño de acceso lateral para acceso rápido a componentes individuales
  • Acabado JBL DuraFlex™ negro
  • Ruedas de calidad profesional para giras

Capacidad:

  • (2) VTX A12 AF MKII
  • (4) VTX A12 AF EB MKII
  • (4) VTX A12 AB
  • (2) VTX DELTA
  • Incluye espacio para accesorios de rigging auxiliares como grilletes, cadenas y cables de acero

Incluido:

  • JBL-P3644MX (vacío):
    • (1) VTX A12 AF CASE
  • JBL-P3647MX (completo):
    • (1) VTX A12 AF CASE
    • (1) VTX A12 AF CASE
    • (2) VTX A12 AF MKII
    • (2) VTX A12 AF EB MKII
    • (2) VTX A12 SB
    • (2) VTX DELTA
    • (12) Grilletes de 5/8 de pulgada

Notas:

  • No compatible con el Array Frame VTX A12 original

Documentación
VTX DELTA | Placa Delta
VTX DELTA Main photo
Imágenes más grandes
VTX DELTA detail thumbnail #1 VTX DELTA detail thumbnail #2 VTX DELTA detail thumbnail #3 VTX DELTA detail thumbnail #4

Aspectos destacados:

  • Accesorio de placa delta universal de alta calidad
  • Compatibilidad con hasta (24) cajas de línea de matriz JBL
  • Permite ajuste horizontal de hasta +/- 10 grados
  • Diseño ligero
  • Espaciado de puntos recomendado: 1 metro (3,3 ft)
Incluido:
  • (1) VTX Delta
  • (3) Grillete de 5/8 in

Documentación
VTX A12 VT | Transportador Vertical
VTX A12 VT Main photo
Imágenes más grandes
VTX A12 VT detail thumbnail #1 VTX A12 VT detail thumbnail #2 VTX A12 VT detail thumbnail #3 VTX A12 VT detail thumbnail #4
Destacados:
  • Carrito de transporte vertical para (4) cajas VTX A12
  • Dimensiones compatibles con camiones
  • Incluye tapa dura para apilamiento fácil
  • Características de apilamiento integradas para almacenamiento fácil
  • Soporte para apilamiento en el suelo
  • Diseño ligero
  • Ruedas de servicio pesado
Incluido:
  • (1) Transportador Vertical
  • (1) VT-TOP

Documentación
VTX A12 VT CVR | Funda Transportadora Vertical
VTX A12 VT CVR Main photo
Imágenes más grandes
VTX A12 VT CVR detail thumbnail #1 VTX A12 VT CVR detail thumbnail #2 VTX A12 VT CVR detail thumbnail #3 VTX A12 VT CVR detail thumbnail #4
Características destacadas:
  • Funda resistente para recintos VTX A12
  • Cubre (4) recintos VTX A12 en un VTX A12 VT
  • Incluye solapas de panel de entrada para propósitos de prueba
  • Bolsillo transparente para etiquetas de envío
  • Recortes de asa para transporte fácil
  • Se pliega y almacena en el VTX A12 VT
  • Cierres relámpago de grado industrial resistente
Incluido:
  • (1) VTX A12 VT CVR

Documentación
VTX A12 VT GND | Transportador Vertical de Stacks de Suelo
VTX A12 VT GND Main photo
Imágenes más grandes
VTX A12 VT GND detail thumbnail #1 VTX A12 VT GND detail thumbnail #2 VTX A12 VT GND detail thumbnail #3 VTX A12 VT GND detail thumbnail #4
Características destacadas:
  • Sistema de estabilizadores para VTX A12 VT, VTX B28 VT y otros Transportadores Verticales compatibles
  • Cuatro gatos de tornillo incluidos para ajuste de altura
  • Mecanismo innovador de ajuste de ángulo basado en resortes
  • Diseño compacto y ligero
  • Rango: -15 a +5 grados
  • Transportador Vertical no incluido
Incluido:
(1) VTX A12 VT GND

Documentación
VTX A12 BP | Placa Base para VTX A12
VTX A12 BP Main photo
Imágenes más grandes
VTX A12 BP detail thumbnail #1 VTX A12 BP detail thumbnail #2 VTX A12 BP detail thumbnail #3 VTX A12 BP detail thumbnail #4

Destacados:

  • Permite apilar arrays VTX A12 en el suelo
  • Montaje universal en poste roscado M20
  • Se conecta directamente al subwoofer VTX B28
  • Ángulos de array seleccionables entre -15 grados y +5 grados
  • Diseño liviano de dos piezas

Incluido:

  • (2) VTX A12 BP Base Plate (Izquierda / Derecha)

Documentación
