VP7212/64DP
Descontinuado

Sistema de Altavoz Integrado de 2 Vías Activo de 12 in.

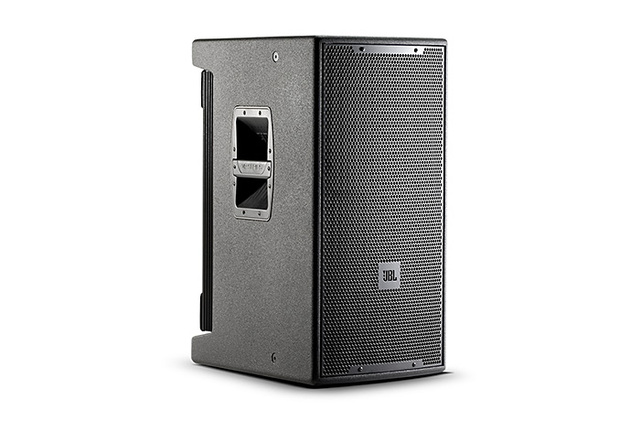

VP7212/64DP
Imágenes más grandes

Sistema de Altavoz Integrado Bidireccional Amplificado de 12 in.

El VP7212/64DPAN es un sistema de altavoz integrado bidireccional amplificado de 12" con 2200 vatios de potencia de salida máxima, 1100 vatios continuos y procesamiento digital de señales integrado.

Características

  • Altavoz amplificado de rango completo bi-amplificado con tecnología JBL DrivePack® para uso portátil o instalado.
  • Potencia de salida máxima de 2200 vatios, 1100 vatios continuos.
  • Compatible con HiQnet; control de red.
  • Controlador de baja frecuencia Differential Drive de 12 pulgadas para salida extendida de baja frecuencia.
  • Cobertura de 60° x 40°.
  • Asas de aluminio fundido con recubrimiento en polvo, diseñadas de forma estilizada y ergonómica.
  • Seis puntos de suspensión de vías de vuelo de 3 pulgadas y catorce conexiones M10 (accesorios de vuelo desmontables opcionales y kits de pernos de ojo forjados disponibles).

Descargas

Documentos
  Idioma Tamaño Subido
file type icon VP Series Brochure
en actualizado: abr 2026
en  2,73 MB abr 2026
file type icon DPDA Input Module Spec Sheet
en actualizado: abr 2026
en  475 KB abr 2026
file type icon VP7212/64DP Spec Sheet
en actualizado: abr 2026
en  770 KB abr 2026
Specifications
  Tamaño Subido
file type icon DPDA Input Module Spec Sheet
actualizado: jul 2019
475 KB jul 2019
file type icon VP DPDA Spec Sheet
actualizado: jul 2019
5,85 MB jul 2019
file type icon VP7212/64DP Spec Sheet
actualizado: jul 2019
770 KB jul 2019
Manuals
  Tamaño Subido
file type icon VP User's Guide
actualizado: oct 2019
1,54 MB oct 2019
Brochures
  Tamaño Subido
file type icon VP Series Brochure
actualizado: jul 2019
2,73 MB jul 2019
CAD Drawings
  Tamaño Subido
file type icon VP Series
actualizado: oct 2019
2,54 MB oct 2019
file type icon VP7212/64DP 3D DXF
actualizado: jul 2019
67,2 KB jul 2019
file type icon VP7212/64DP/95DP 2D DXF
actualizado: oct 2019
234 KB oct 2019
file type icon VP7212/64DP/95DP 2D PDF
actualizado: oct 2019
53,8 KB oct 2019
Compliances
  Tamaño Subido
file type icon VP Series Declaration of Conformity
actualizado: oct 2019
93,3 KB oct 2019
Simulation Data
  Versión Tamaño Subido
  21 MB may 2024
file type icon JBL Pro ALL CLF Files
versión 12-10-21, actualizado: may 2023
12-10-21  24 MB may 2023
Ease Data
  Tamaño Subido
file type icon VP Series Ease Files
actualizado: oct 2019
261 KB oct 2019
Images
  Tamaño Subido

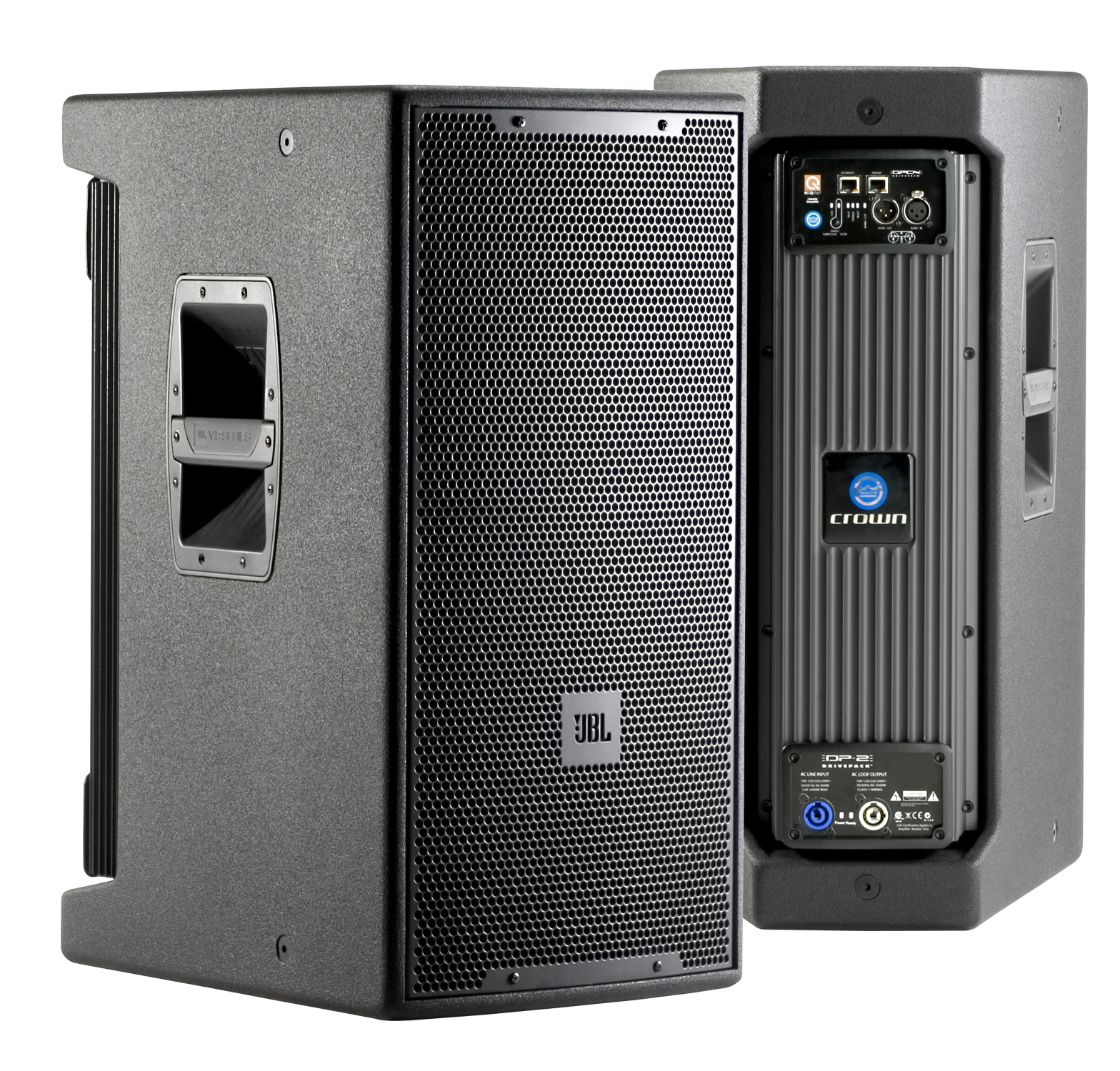

file type icon VP7212 photo
actualizado: jul 2019
1,37 MB jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range 47 Hz to 20 kHz (-10 dB)
Respuesta de frecuencia 63 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern 60° x 40° rotatable waveguide
Directivity Factor (Q) 15.8
Directivity Index (DI) 12 dB
Maximum Peak Output1 136 dB SPL 1m
Low Frequency Section JBL 2262G, 304mm (12in) dia., 76mm (3in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance 4 ohms
High Frequency JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load) 2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance) 750LF/350HF Watts
DP2 Output Section 2-Channel, Class I
Audio Input Connector XLR with loop-through
Signal Processing DSP Based, resident in Input Module
System Management DSP based limiters for mechanical and thermal protection
AC Power Oprating Range Auto Select 100-120VAC or 200-240VAC., 50/60Hz
AC Input Connector Neutrik PowerCon
AC Loop-thru Neutrik PowerCon
AC Current Requirement: 6A per system at 115V, 3A per system at 230V
Box Construction 5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System 6 standard air-cargo 3 in. track and 14 M10 fittings
Grille 14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D) 701.8 x 383.8 x 523.5 mm(27.63 x 15.11 x 20.61 in.)
PESO NETO 35.4 kg (78 lb)
