MD55
Descontinuado

Sistema de Altavoz de Rango Completo de 2 Vías con 1 x Woofer de 15"

MD55
Imágenes más grandes

Sistema de Altavoz Full-Range de 2 Vías con Woofer de 15"

La Serie Marquis Dance Club de JBL es una familia de sistemas de altavoces de última generación diseñada específicamente para el mercado de discotecas. El MD55 también está diseñado para el DJ móvil que requiere un sistema portátil ligero y de alta fidelidad. El recinto multiángulo presenta un ángulo de 45° en un lado para usarse como monitor de suelo en orientación horizontal y está equipado con asas y una copa para montaje de poste en el panel inferior. El MD55 es un sistema full-range pasivo de 2 vías de potencia media 90° x 50°,
de 15" que utiliza transductores Differential Drive 265H y un controlador de compresión 2408H-1 con diafragma de 1.5" para una respuesta de alta frecuencia suave y de baja distorsión. Todos los altavoces de la serie Marquis ofrecen una fidelidad sin precedentes, claridad y pureza impresionante.



Características

  • Woofers JBL 265H Differential Drive® de bobina dual de 2" con entrehierro magnético dual
  • Controlador de compresión JBL 2408H-1 de diafragma de 1.5" y salida de 1"
  • Guía de ondas PT™ Progressive Transition giratoria de 90° x 50°
  • Zócalo de montaje en poste para aplicaciones portátiles

Aplicaciones

  • Discotecas de danza sofisticadas
  • DJ móvil
  • Refuerzo de sonido en vivo


Descargas

Documentos
  Idioma Tamaño Subido
file type icon Marquis Dance Brochure
en actualizado: abr 2026
en  538 KB abr 2026
file type icon MD55 Spec Sheet
en actualizado: abr 2026
en  790 KB abr 2026
Data Sheets
  Tamaño Subido
file type icon MD55 Spec Sheet
actualizado: oct 2019
790 KB oct 2019
Specifications
  Tamaño Subido
3,97 MB jul 2019
Brochures
  Tamaño Subido
file type icon Marquis Dance Club Series Brochure
actualizado: jul 2019
538 KB jul 2019
CAD Drawings
  Tamaño Subido
file type icon Marquis Dance Series 2D DXF Drawings
actualizado: oct 2019
612 KB oct 2019
file type icon Marquis Dance Series 3D DXF Drawings
actualizado: oct 2019
10,4 MB oct 2019
205 KB oct 2019
Compliances
  Tamaño Subido
144 KB oct 2019
Images
  Tamaño Subido

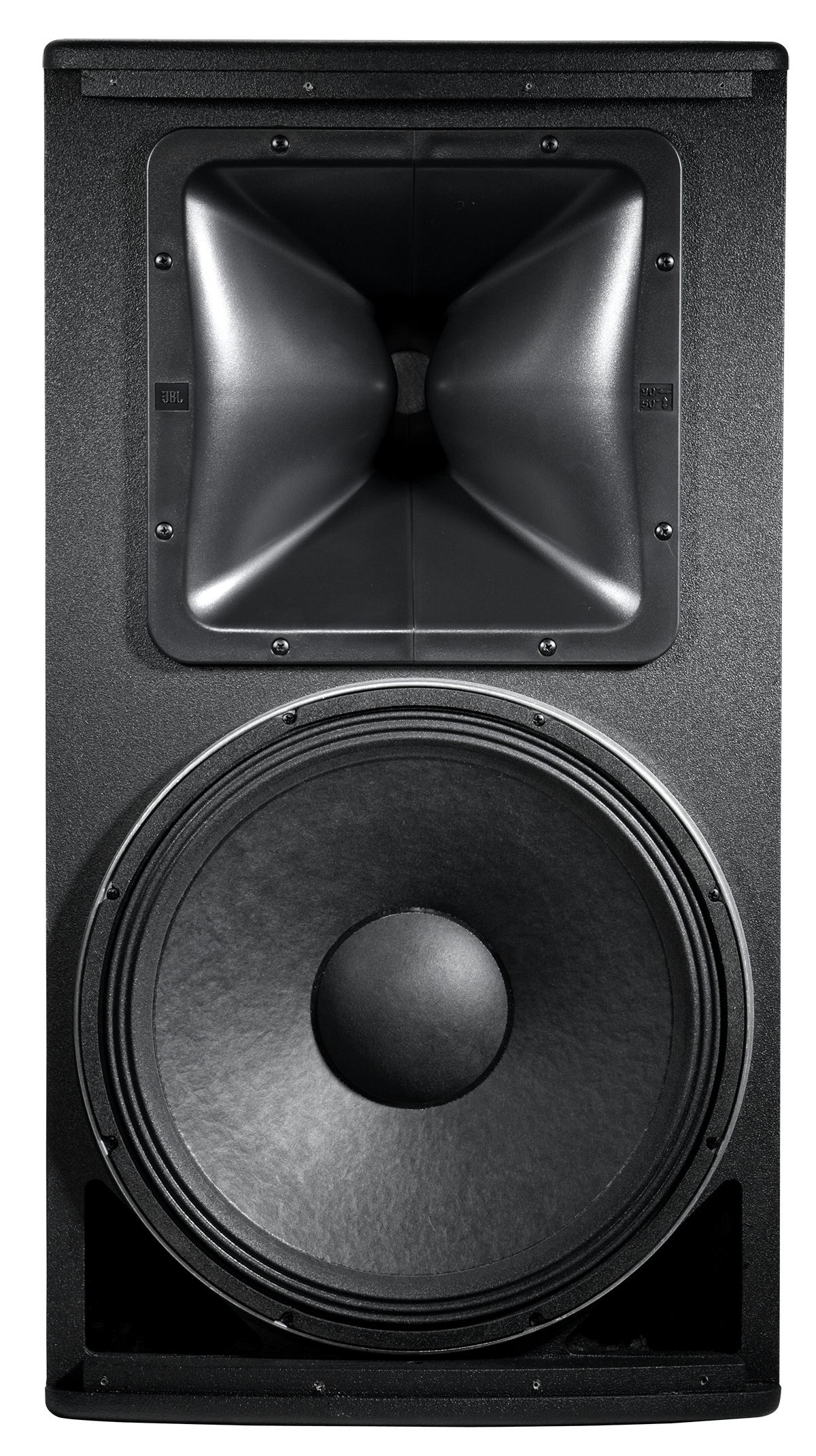

file type icon MD55 Hi-Res Image
actualizado: jul 2019
906 KB jul 2019

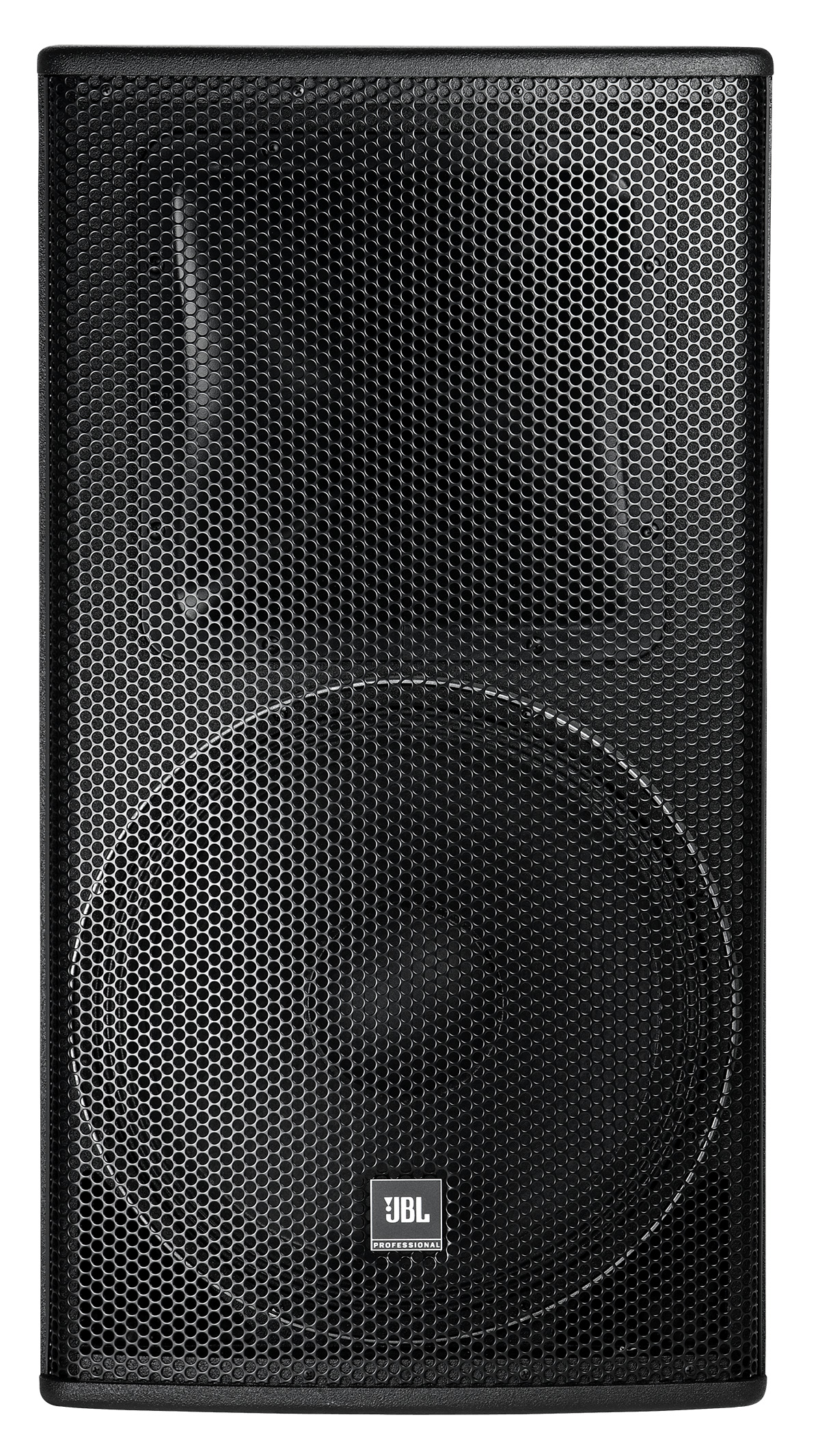

file type icon MD55 Hi-Res Image 2
actualizado: jul 2019
1,25 MB jul 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB) 39 Hz – 20 kHz
Power Rating 550 W (2200 W peak) 2 hrs
Coverage Pattern 90° x 50°, rotatable waveguide
RESPUESTA DE FRECUENCIA (±3 dB) 51 Hz – 19 kHz
Directivity Factor (Q) 11.6
Directivity Index (DI) 10.6 dB
Passive Crossover Frequency 1.8 kHz
System Power Rating 350 W (1400 W peak), 100 hrs
Maximum SPL (1m) 125 dB-SPL cont avg (131 dB peak)
System Sensitivity 98 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
System Impedance 8 ohms
LF Driver 1 x JBL 265H-1 380 mm (15 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver 1 x JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide PT-H95HF-1 Progressive Transition Waveguide
Enclosure Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment 10 points (2 top, 2 bottom, 2 each side, 2 rear), M10 threaded hardware, 35 mm pole mount socket
Acabado Black DuraFlex™ finish.
Grille Powder coated 14 gauge perforated steel
Input Connector Neutrik Speakons NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop through).
Environmental Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation) 781.1 x 419.8 x 457.7 mm(30.8 x 16.5 x 18.0 in)
PESO NETO 23.8 kg (52.5 lb)
Optional Accessories M10 x 35 mm forged shoulder eyebolts with washers
