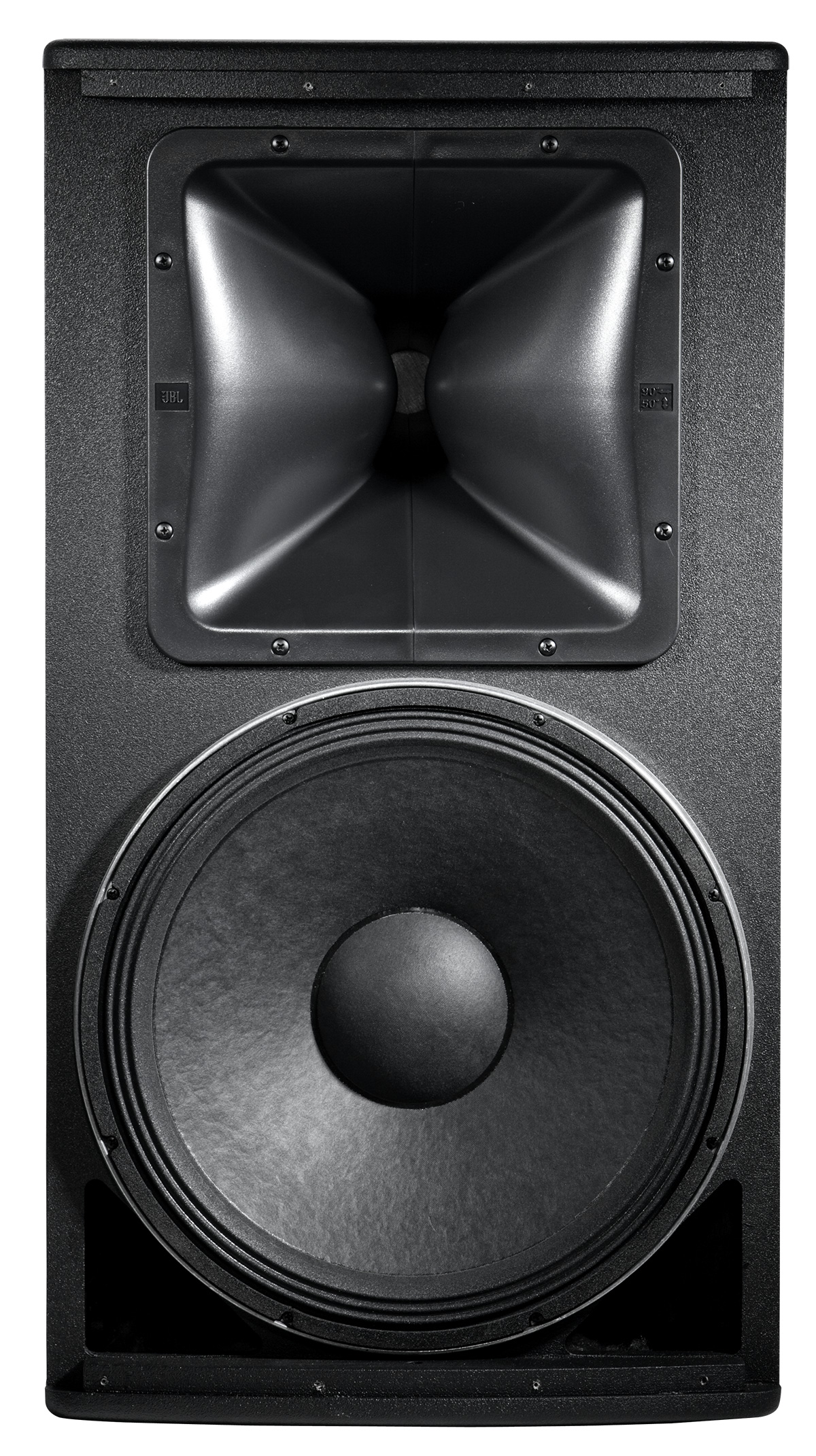

JBL Professional MD55

Större bilder

2-vägs fullfrekvenshögtalarsystem med 1 x 15" LF

JBL:s Marquis Dance Club Series är en toppmodern familj av högtalarsystem designad specifikt för dansklubmarknaden. MD55 är också designad för mobila DJ:ar som kräver ett lättviktigt högkvalitativt portabelt system. Flervinklighöljet har en 45°-vinkel på ena sidan för användning som golvmonitor i horisontell orientering och är försett med handtag och en stångmonterings-kopp på bottenpanelen. MD55 är ett mediumeffekt 90° x 50°,
15" 2-vägs helt passivt fullfrekvensystem som använder 265H Differential Drive-omvandlare och en 2408H-1 kompressionsdriver med en 1,5" membran för smidig låg-distorsions högfrekvenssvar. Alla högtalare i Marquis Series erbjuder oöverträffad trohet, klarhet och andningbar renhet.

Funktioner

JBL 265H 2" dual voice coil – dual magnetic gap Differential Drive® woofers
JBL 2408H-1 1.5" diaphragm, 1" exit compression driver
90° x 50° rotatable PT™ Progressive Transition waveguide
Stolpfäste för portabla tillämpningar

Tillämpningar

Sofistikerade dansklubar
Mobil DJ
Live-förstärkning av ljud

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
Marquis Dance Brochure uppdaterad: apr 2026		538 KB	apr 2026
MD55 Spec Sheet uppdaterad: apr 2026		790 KB	apr 2026

Data Sheets

	Storlek	Uppladdat
MD55 Spec Sheet uppdaterad: okt 2019	790 KB	okt 2019

Specifications

	Storlek	Uppladdat
Marquis Dance Club Series Spec Sheets uppdaterad: jul 2019	3,97 MB	jul 2019

Brochures

	Storlek	Uppladdat
Marquis Dance Club Series Brochure uppdaterad: jul 2019	538 KB	jul 2019

CAD Drawings

	Storlek	Uppladdat
Marquis Dance Series 2D DXF Drawings uppdaterad: okt 2019	612 KB	okt 2019
Marquis Dance Series 3D DXF Drawings uppdaterad: okt 2019	10,4 MB	okt 2019
Marquis Dance Series Customer Drawings PDF uppdaterad: okt 2019	205 KB	okt 2019

Compliances

	Storlek	Uppladdat
Marquis Dance Club Series Declaration of Conformity uppdaterad: okt 2019	144 KB	okt 2019

Images

	Storlek	Uppladdat
MD55 Hi-Res Image uppdaterad: jul 2019	906 KB	jul 2019
MD55 Hi-Res Image 2 uppdaterad: jul 2019	1,25 MB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	51 Hz – 19 kHz
Directivity Factor (Q)	11.6
Directivity Index (DI)	10.6 dB
Passive Crossover Frequency	1.8 kHz
System Power Rating	350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	125 dB-SPL cont avg (131 dB peak)
System Sensitivity	98 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
System Impedance	8 ohms
LF Driver	1 x JBL 265H-1 380 mm (15 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	1 x JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 points (2 top, 2 bottom, 2 each side, 2 rear), M10 threaded hardware, 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connector	Neutrik Speakons NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop through).
Environmental	Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation)	781.1 x 419.8 x 457.7 mm(30.8 x 16.5 x 18.0 in)
Net Weight	23.8 kg (52.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
