JBL Professional AW595-LS

Imágenes más grandes

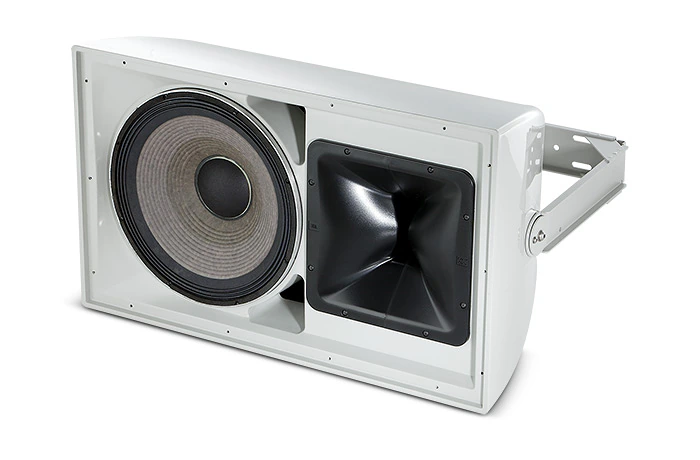

Las piezas están selladas en modelos LS (se muestra foto sin LS).

Altavoz Omnidireccional de Alta Potencia de 2 Vías con Controlador de BF de 1 x 15" y Bocina Giratoria para Aplicaciones de Seguridad Vital

El AW595-LS es un sistema de altavoz de rango completo de alta potencia, ligero y de 2 vías, compuesto por el controlador de baja frecuencia de doble bobina móvil y doble entrehierro magnético JBL Differential Drive 2265H de 380 mm (15 in) y un controlador de compresión de alta frecuencia 2432H con salida de 38 mm (1,5 in) y bobina móvil de 75 mm (3 in). La guía de ondas Progressive Transition de gran formato proporciona una excelente cobertura de 90° x 50°. La guía de ondas es giratoria para que el sistema de altavoz pueda utilizarse en orientación vertical u horizontal. El sistema está equipado con un transformador de 400 W 70/100V. Este altavoz cumple con EN 54-24 para aplicaciones de seguridad vital.

Características

Recinto Resistente a la Intemperie, Totalmente en Fibra de Vidrio
Cumple con EN 54-24 para aplicaciones de seguridad vital
Cobertura de 90° x 50°
Controlador de Bajas Frecuencias 2265H Differential Drive®
Compresión de Altas Frecuencias 2432H
Guía de Ondas PT™ Progressive Transition de Gran Formato para excelente control de patrón y baja distorsión
Guía de ondas rotable para orientación vertical u horizontal
Disponible en acabado Gris y Negro
Transformador de 400 W, 70/100V Incluido
Soporte de Montaje Tipo U Incluido

Aplicaciones

Instalaciones Deportivas
Lugares de Entretenimiento Temático
Centros de Entretenimiento al Aire Libre
Parques Acuáticos

Descargas

Specifications

	Tamaño	Subido
AW595-LS Spec Sheet actualizado: oct 2020	1,13 MB	oct 2020

Brochures

	Idioma	Tamaño	Subido
Loudspeakers for Sports Facilities actualizado: jul 2024		5,71 MB	jul 2024

CAD Drawings

	Tamaño	Subido
AW/AWC Drawings PDF actualizado: oct 2020	284 KB	oct 2020
AW-LS Drawings 2D/3D DXF actualizado: oct 2020	939 KB	oct 2020

Compliances

	Tamaño	Subido
AW Series Declaration of Conformity actualizado: oct 2020	141 KB	oct 2020

Simulation Data

	Versión	Tamaño	Subido
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023
Ease SPK/DLL Files - Full JBL Pro Line actualizado: may 2024		21 MB	may 2024

Safety Sheets

	Tamaño	Subido
AW Series EN54 Certificate actualizado: nov 2025	525 KB	nov 2025

Speaker Tunings

	Versión	Tamaño	Subido
Commercial, CBT, and AWC Tunings 220616 versión A, actualizado: may 2023	A	557 KB	may 2023

Ease Data

	Tamaño	Subido
AW-AWC Ease Files actualizado: oct 2019	867 KB	oct 2019
AW Series - EASE GLL actualizado: mar 2026	2,48 MB	mar 2026

CLF Files

	Tamaño	Subido
AW-AWC CLF Files actualizado: oct 2019	1,45 MB	oct 2019

Install Guides

	Tamaño	Subido
AW Bracket Instructions actualizado: oct 2020	58,1 KB	oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)	41 Hz – 20 kHz
RESPUESTA DE FRECUENCIA (±3 dB)	88 Hz – 19 kHz
Coverage Pattern	90° x 50°, rotatable waveguide
Directivity Factor (Q)	12.6
Directivity Index (DI)	11 dB
Frecuencia de crossover	1.2 kHz
System Power Rating	400 W (1600 W peak), 100 hrs
Maximum SPL (1m)	127 dB-SPL cont avg (133 dB peak)
Maximum SPL (@ 4m)	113.34 dB
System Sensitivity (1w @ 1m)	100 dB SPL
Sensitivity (1W @ 4m)	88.43 dB SPL
Transformer Taps	70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver	1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil
Impedancia nominal	8 ohms
Sensitivity (1W @ 1m, within operational band)	98 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H95HF -1
Enclosure	Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment	2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille	Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh
Input Connector	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental	IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation)	485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight (each)	28.3 kg (62.5 lb)
Crossover Modes	Passive
