AW595-LS

Ηχείο 2 Δρόμων Υψηλής Ισχύος All Weather με 1 x 15" LF / Συμμόρφωση EN 54-24 για Εφαρμογές Ασφάλειας Ζωής

AW595-LS
Μεγαλύτερες εικόνες

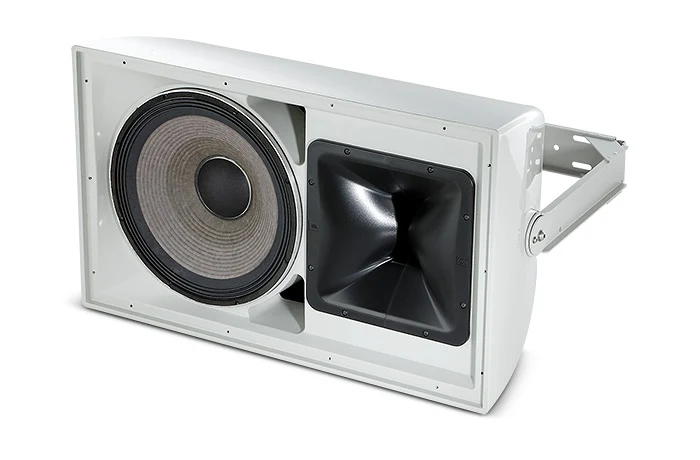

Τα εξαρτήματα είναι σφραγισμένα στα μοντέλα LS (φωτογραφία χωρίς LS).

Ηχείο 2-Δρόμων Υψηλής Ισχύος Ανθεκτικό στις Καιρικές Συνθήκες με 1 x 15" LF & Περιστρεφόμενο Horn για Εφαρμογές Ασφάλειας Ζωής

Το AW595-LS είναι ένα σύστημα ηχείου 2-δρόμων υψηλής ισχύος, ελαφρύ, πλήρους εύρους, που αποτελείται από το dual voice coil Differential Drive της JBL και dual magnetic gap 2265H 380 mm (15 in) low-frequency driver και 2432H high-frequency 38 mm (1.5 in) exit, 75 mm (3 in) voice-coil compression driver. Ο μεγάλης κλίμακας Progressive Transition wave-guide προσφέρει εξαιρετική κάλυψη 90° x 50°. Το waveguide είναι περιστρεφόμενο, έτσι το σύστημα ηχείου μπορεί να χρησιμοποιηθεί είτε σε κατακόρυφο είτε σε οριζόντιο προσανατολισμό. Το σύστημα είναι εξοπλισμένο με μετασχηματιστή 400 W 70/100V. Αυτό το ηχείο είναι σύμφωνο με EN 54-24 για εφαρμογές ασφάλειας ζωής.



Χαρακτηριστικά

  • Κατάλληλη για καιρικές συνθήκες, Περίβλημα από Ίνες Υάλου
  • Συμμόρφωση EN 54-24 για εφαρμογές ασφάλειας ζωής
  • Κάλυψη 90° x 50°
  • Οδηγός Χαμηλής Συχνότητας 2265H Differential Drive®
  • Οδηγός Υψηλής Συχνότητας 2432H Compression Drive
  • Μεγάλος κυματοδηγός PT™ Progressive Transition για εξαιρετικό έλεγχο κατανομής και χαμηλή παραμόρφωση
  • Περιστρεφόμενος κυματοδηγός για κατακόρυφο ή οριζόντιο προσανατολισμό
  • Διαθέσιμο σε γκρι και μαύρη επικάλυψη
  • Μετασχηματιστής 400 W, 70/100V Περιλαμβάνεται
  • Στήριγμα Τοποθέτησης Τύπου U Περιλαμβάνεται


Εφαρμογές

  • Αθλητικές Εγκαταστάσεις
  • Χώροι Θεματικής Ψυχαγωγίας
  • Κέντρα Εξωτερικής Ψυχαγωγίας
  • Υδροπάρκα


Λήψεις

Specifications
  Μέγεθος Ανέβηκε
file type icon AW595-LS Spec Sheet
ενημέρωση: Οκτ 2020
1 MB Οκτ 2020
Brochures
  Γλώσσα Μέγεθος Ανέβηκε
file type icon Loudspeakers for Sports Facilities
en ενημέρωση: Ιουλ 2024
en  6 MB Ιουλ 2024
CAD Drawings
  Μέγεθος Ανέβηκε
file type icon AW/AWC Drawings PDF
ενημέρωση: Οκτ 2020
300 KB Οκτ 2020
file type icon AW-LS Drawings 2D/3D DXF
ενημέρωση: Οκτ 2020
900 KB Οκτ 2020
Compliances
  Μέγεθος Ανέβηκε
file type icon AW Series Declaration of Conformity
ενημέρωση: Οκτ 2020
100 KB Οκτ 2020
Simulation Data
  Έκδοση Μέγεθος Ανέβηκε
file type icon JBL Pro ALL CLF Files
έκδοση 12-10-21, ενημέρωση: Μαϊ 2023
12-10-21  20 MB Μαϊ 2023
file type icon Ease SPK/DLL Files - Full JBL Pro Line
ενημέρωση: Μαϊ 2024
  20 MB Μαϊ 2024
Safety Sheets
  Μέγεθος Ανέβηκε
file type icon AW Series EN54 Certificate
ενημέρωση: Νοε 2025
500 KB Νοε 2025
Speaker Tunings
  Έκδοση Μέγεθος Ανέβηκε
file type icon Commercial, CBT, and AWC Tunings 220616
έκδοση A, ενημέρωση: Μαϊ 2023
600 KB Μαϊ 2023
Ease Data
  Μέγεθος Ανέβηκε
file type icon AW-AWC Ease Files
ενημέρωση: Οκτ 2019
900 KB Οκτ 2019
file type icon AW Series - EASE GLL
ενημέρωση: Μαρ 2026
2 MB Μαρ 2026
CLF Files
  Μέγεθος Ανέβηκε
file type icon AW-AWC CLF Files
ενημέρωση: Οκτ 2019
1 MB Οκτ 2019
Install Guides
  Μέγεθος Ανέβηκε
file type icon AW Bracket Instructions
ενημέρωση: Οκτ 2020
60 KB Οκτ 2020

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range (-10dB) 41 Hz – 20 kHz
Frequency Response (±3 dB) 88 Hz – 19 kHz
Coverage Pattern 90° x 50°, rotatable waveguide
Directivity Factor (Q) 12.6
Directivity Index (DI) 11 dB
Crossover Frequency 1.2 kHz
System Power Rating 400 W (1600 W peak), 100 hrs
Maximum SPL (1m) 127 dB-SPL cont avg (133 dB peak)
Maximum SPL (@ 4m) 113.34 dB
System Sensitivity (1w @ 1m) 100 dB SPL
Sensitivity (1W @ 4m) 88.43 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance 8 ohms
Sensitivity (1W @ 1m, within operational band) 98 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity 113 dB SPL
Waveguide PT-H95HF -1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh
Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation) 485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight (each) 28.3 kg (62.5 lb)
Crossover Modes Passive
