JBL Professional AW526-LS

Imágenes más grandes

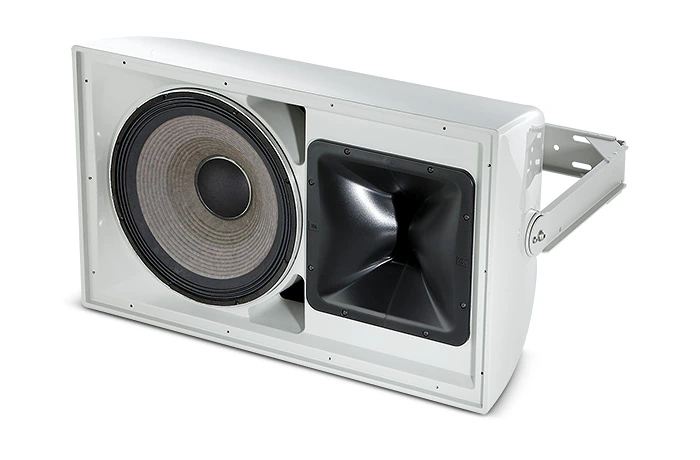

Las piezas están selladas en los modelos LS (se muestra foto sin sello).

Altavoz Omnidireccional de Alta Potencia de 2 Vías para Aplicaciones de Seguridad de Vidas con 1 x 15" LF

El AW526-LS es un sistema de altavoz de rango completo de alta potencia, ligero y de 2 vías, compuesto por el controlador de baja frecuencia JBL Differential Drive de bobina de voz dual y brecha magnética dual 2265H de 380 mm (15 in) y el controlador de compresión de alta frecuencia 2432H de salida de 38 mm (1.5 in) y bobina de voz de 75 mm (3 in). La guía de ondas Progressive Transition de gran formato proporciona una excelente cobertura de 120° x 60°. La guía de ondas es giratoria para que el sistema de altavoz se pueda usar en orientación vertical u horizontal. Este altavoz cumple con la norma EN 54-24 para aplicaciones de seguridad de vidas. El sistema está equipado con un transformador de 500 W 70/100V.

Características

Recinto resistente a la intemperie, completamente de fibra de vidrio
Cumple con EN 54-24 para aplicaciones de seguridad vital
Cobertura de 120° x 60°
Controlador de baja frecuencia 2265H Differential Drive®
Controlador de compresión de alta frecuencia 2432H
Guía de ondas PT™ Progressive Transition de gran tamaño para excelente control de patrón y baja distorsión
Guía de ondas giratoria para orientación vertical u horizontal
Disponible en acabado gris y negro
Transformador de 500 W, 70/100V incluido
Soporte de montaje tipo U incluido

Aplicaciones

Instalaciones deportivas
Espacios de entretenimiento temático
Centros de entretenimiento al aire libre
Parques acuáticos

Descargas

Specifications

	Tamaño	Subido
AW526-LS Spec Sheet actualizado: mar 2026	1,45 MB	mar 2026

Brochures

	Idioma	Tamaño	Subido
Loudspeakers for Sports Facilities actualizado: jul 2024		5,71 MB	jul 2024

CAD Drawings

	Tamaño	Subido
AW-LS Drawings 2D/3D DXF actualizado: oct 2020	939 KB	oct 2020
AW/AWC Drawings PDF actualizado: oct 2020	284 KB	oct 2020

Compliances

	Tamaño	Subido
AW Series Declaration of Conformity actualizado: oct 2020	141 KB	oct 2020

Simulation Data

	Versión	Tamaño	Subido
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023
Ease SPK/DLL Files - Full JBL Pro Line actualizado: may 2024		21 MB	may 2024

Ease Data

	Tamaño	Subido
AW Series - EASE GLL actualizado: mar 2026	2,48 MB	mar 2026
AW-AWC Ease Files actualizado: oct 2019	867 KB	oct 2019

Safety Sheets

	Tamaño	Subido
AW Series EN54 Certificate actualizado: nov 2025	525 KB	nov 2025

Install Guides

	Tamaño	Subido
AW Bracket Instructions actualizado: oct 2020	58,1 KB	oct 2020

Speaker Tunings

	Versión	Tamaño	Subido
Commercial, CBT, and AWC Tunings 220616 versión A, actualizado: may 2023	A	557 KB	may 2023

CLF Files

	Tamaño	Subido
AW-AWC CLF Files actualizado: oct 2019	1,45 MB	oct 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range (-10dB)

39 Hz – 20 kHz

RESPUESTA DE FRECUENCIA (±3 dB)

86 Hz – 17 kHz

Coverage Pattern

120° x 60°, rotatable waveguide

Coverage Angle

Frequency (kHz)	Horizontal Coverage°	Vertical Coverage°
0.5 kHz	135°	108°
1 kHz	98°	95°
2 kHz	115°	67°
4 kHz	108°	46°

Directivity Factor (Q)

7.9

Directivity Index (DI)

9 dB

Frecuencia de crossover

1.1 kHz

System Power Rating

400 W (1600 W peak), 100 hrs

Maximum SPL (1m)

127 dB-SPL cont avg (133 dB peak)

Maximum SPL (@ 4m)

108 dB per EN54 Standard

System Sensitivity (1w @ 1m)

100 dB

Sensitivity (1W @ 4m)

86.98 dB SPL

Transformer Taps

70V: 400 W, 200 W, 100W100V: 400W, 200W

LF Driver

1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil

Impedancia nominal

8 ohms (6.2 ohms per EN54)

Sensitivity (1W @ 1m, within operational band)

98 dB SPL

HF Driver

JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil

Sensitivity

113 dB SPL

Waveguide

PT-H126HF -1

Enclosure

Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)

Suspension Attachment

2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.

Grille

Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.

Input Connector

CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.

Environmental

IP55C per IEC 529

Dimensions (H x W x D in horizontal cabinet orientation)

485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)

Net Weight (each)

28.3 kg (62.5 lb)
