JBL Professional AW526-LS

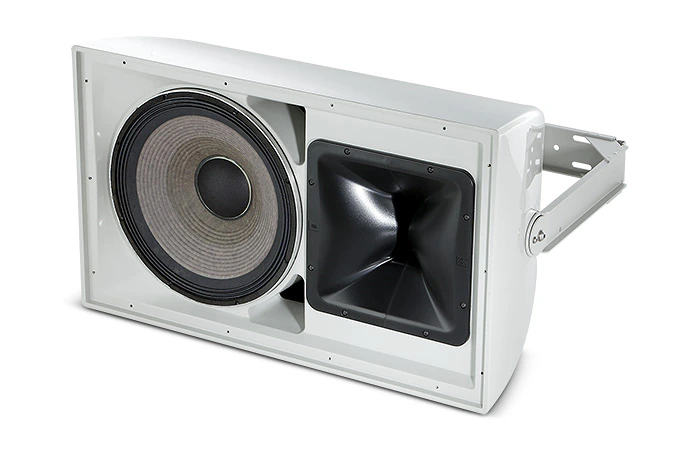

صور أكبر

الأجزاء مختومة على نماذج LS (الصورة المعروضة بدون LS).

مكبر صوت خارجي عالي القوة ثنائي الاتجاه لتطبيقات السلامة من الحرائق مزود بـ مدفع 15 بوصة

مكبر الصوت AW526-LS هو نظام صوتي عالي القوة وخفيف الوزن ثنائي الاتجاه بنطاق كامل، يتكون من محرك التردد المنخفض 2265H (380 مم / 15 بوصة) من JBL Differential Drive بملف صوتي مزدوج وفجوة مغناطيسية مزدوجة، ومحرك الضغط عالي التردد 2432H بفتحة 38 مم (1.5 بوصة) وملف صوتي بحجم 75 مم (3 بوصات). يوفر الموجه الموجي Progressive Transition بالتنسيق الكبير تغطية ممتازة بزاوية 120° × 60°. الموجه الموجي قابل للدوران، مما يسمح باستخدام نظام مكبر الصوت في الاتجاه الرأسي أو الأفقي. يتوافق مكبر الصوت مع معيار EN 54-24 لتطبيقات السلامة من الحرائق. يأتي النظام مجهزاً بمحول 500 وات 70/100V.

الميزات

علبة مقاومة للطقس من الألياف الزجاجية بالكامل
متوافقة مع معيار EN 54-24 لتطبيقات السلامة من الحرائق
تغطية 120° × 60°
محرك التردد المنخفض 2265H Differential Drive®
محرك الضغط عالي التردد 2432H
دليل موجات PT™ Progressive Transition كبير لتحكم نمط ممتاز وتشويه منخفض
دليل موجات قابل للدوران للتوجيه الرأسي أو الأفقي
متوفر بتشطيب رمادي وأسود
محول 500 وات، 70/100V مُرفق
قوس تركيب من النوع U مُرفق

التطبيقات

المرافق الرياضية
أماكن الترفيه ذات الطابع الخاص
مراكز الترفيه الخارجية
حدائق المياه

التنزيلات

Specifications

	الحجم	تاريخ التحميل
AW526-LS Spec Sheet تم التحديث: مارس 2026	1.45 MB	مارس 2026

Brochures

	اللغة	الحجم	تاريخ التحميل
Loudspeakers for Sports Facilities تم التحديث: يوليو 2024		5.71 MB	يوليو 2024

CAD Drawings

	الحجم	تاريخ التحميل
AW-LS Drawings 2D/3D DXF تم التحديث: أكتوبر 2020	939 KB	أكتوبر 2020
AW/AWC Drawings PDF تم التحديث: أكتوبر 2020	284 KB	أكتوبر 2020

Compliances

	الحجم	تاريخ التحميل
AW Series Declaration of Conformity تم التحديث: أكتوبر 2020	141 KB	أكتوبر 2020

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024		21 MB	مايو 2024

Ease Data

	الحجم	تاريخ التحميل
AW Series - EASE GLL تم التحديث: مارس 2026	2.48 MB	مارس 2026
AW-AWC Ease Files تم التحديث: أكتوبر 2019	867 KB	أكتوبر 2019

Safety Sheets

	الحجم	تاريخ التحميل
AW Series EN54 Certificate تم التحديث: نوفمبر 2025	525 KB	نوفمبر 2025

Install Guides

	الحجم	تاريخ التحميل
AW Bracket Instructions تم التحديث: أكتوبر 2020	58.1 KB	أكتوبر 2020

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

CLF Files

	الحجم	تاريخ التحميل
AW-AWC CLF Files تم التحديث: أكتوبر 2019	1.45 MB	أكتوبر 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)

39 Hz – 20 kHz

Frequency Response (±3 dB)

86 Hz – 17 kHz

Coverage Pattern

120° x 60°, rotatable waveguide

Coverage Angle

Frequency (kHz)	Horizontal Coverage°	Vertical Coverage°
0.5 kHz	135°	108°
1 kHz	98°	95°
2 kHz	115°	67°
4 kHz	108°	46°

Directivity Factor (Q)

7.9

Directivity Index (DI)

9 dB

Crossover Frequency

1.1 kHz

System Power Rating

400 W (1600 W peak), 100 hrs

Maximum SPL (1m)

127 dB-SPL cont avg (133 dB peak)

Maximum SPL (@ 4m)

108 dB per EN54 Standard

System Sensitivity (1w @ 1m)

100 dB

Sensitivity (1W @ 4m)

86.98 dB SPL

Transformer Taps

70V: 400 W, 200 W, 100W100V: 400W, 200W

LF Driver

1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil

Nominal Impedance

8 ohms (6.2 ohms per EN54)

Sensitivity (1W @ 1m, within operational band)

98 dB SPL

HF Driver

JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil

Sensitivity

113 dB SPL

Waveguide

PT-H126HF -1

Enclosure

Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)

Suspension Attachment

2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.

Grille

Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.

Input Connector

CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.

Environmental

IP55C per IEC 529

Dimensions (H x W x D in horizontal cabinet orientation)

485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)

Net Weight (each)

28.3 kg (62.5 lb)
