705i

Monitor de Referencia Maestro de 5"

705i
Imágenes más grandes

Sistemas de Nueva Generación para Producción de Post y Broadcast en Salas de Control y Unidades Móviles

Los primeros modelos de la nueva línea 7 Series de JBL, los 705i y 708i, responden a la demanda de monitoreo multicanal de nueva generación en salas de post, instalaciones de broadcast y unidades móviles. Aprovechando tecnologías patentadas desarrolladas para nuestro monitor de referencia insignia M2 Master Reference Monitor, los monitores de estudio 7 Series ofrecen una imagen detallada, respuesta de frecuencia extendida y un rendimiento notable desde enclosures compactos. Con amplificación centralizada y afinación integrada, e instalación sencilla, los monitores de estudio 705i y 708i son el corazón de un sistema elegante y escalable para instalaciones de broadcast y post que trabajan con formatos de audio inmersivo.

Características

  • Sistemas de Nueva Generación para Producción de Post y Transmisión en Salas de Control y Unidades Móviles
  • Tecnología de Controlador de Nueva Generación
  • Guía de Ondas de Control de Imagen Patentada
  • Gabinetes Compactos y Fáciles de Instalar


Más detalles

Patentada Guía de Ondas de Control de Imagen

Introducida por primera vez en el Monitor de Referencia Principal JBL M2, la tecnología de Guía de Ondas de Control de Imagen permite

  • Un crossover perfecto y respuesta sin coloración en el rango crítico de diálogo.
  • Respuesta neutral fuera del eje para mayor precisión y consistencia de sala a sala
  • Imagen detallada y una transición coherente entre canales de pantalla, envolventes y altavoces elevados.

Tecnología de Controlador de Nueva Generación

Cumpliendo con los requisitos de rango dinámico y respuesta de frecuencia extendida de los formatos de producción actual, la serie 7 incorpora los "Super Drivers" de nueva generación de JBL.

  • El nuevo transductor de alta frecuencia 2409H incorpora un innovador diafragma anular de baja masa que ofrece respuesta suave más allá de 40 kHz, con salida extraordinaria y muy baja distorsión.

JBL desarrolló transductores de baja frecuencia personalizados para un rendimiento extraordinario de la serie 7

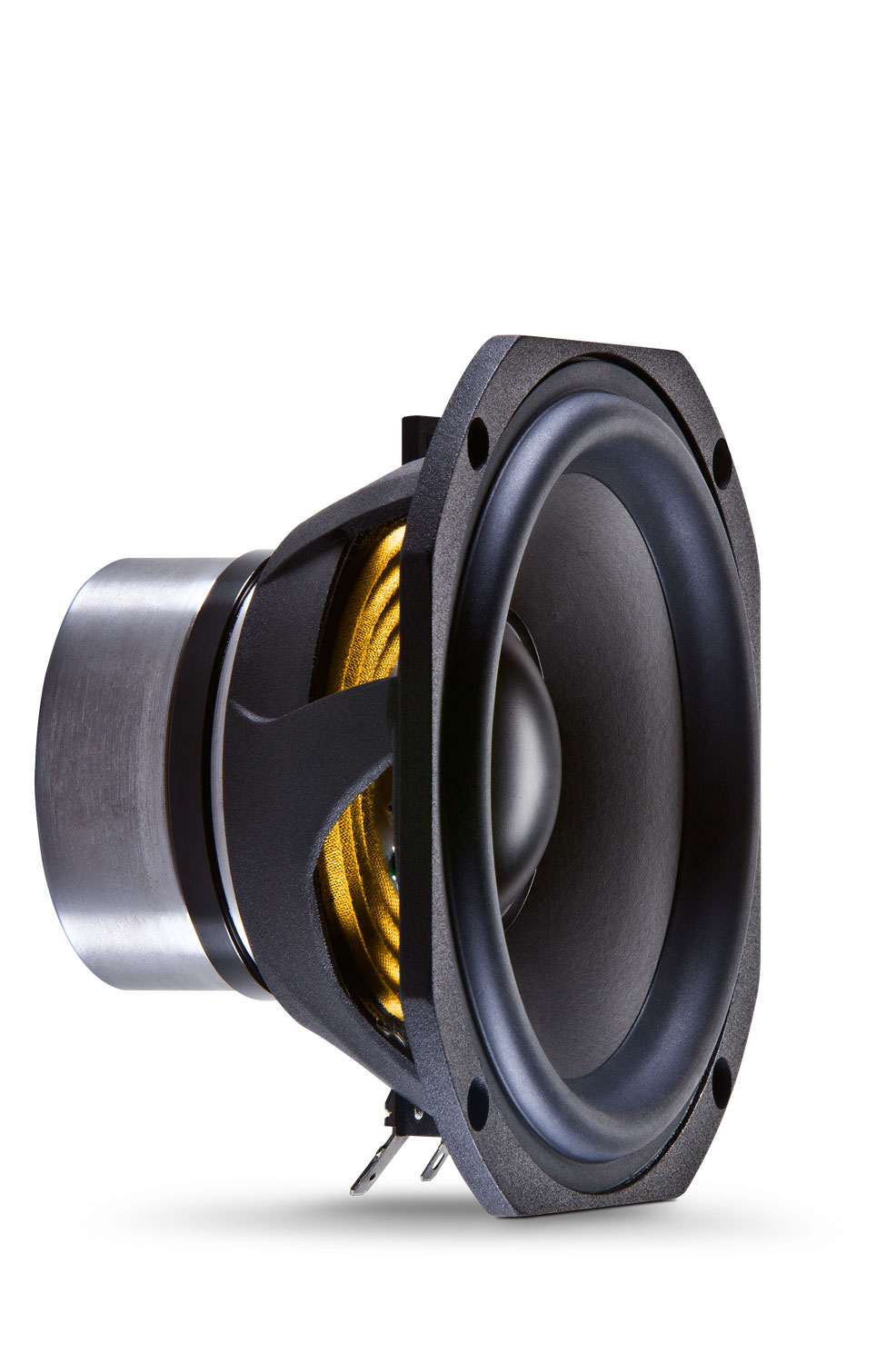

Los nuevos controladores de baja frecuencia de gran excursión 725G y 728G de 5" y 8" en los modelos 705i y 708i ofrecen salida continuamente alta con compresión de potencia mínima y respuesta de baja frecuencia en el rango de 30 Hz.

Integración del Sistema

  • Modular y escalable para número de canales y tamaño de sala
  • Los Monitores de Estudio de la serie 7 y el Monitor de Referencia Principal JBL M2 pueden combinarse para producir una amplia gama de sistemas
  • Las cajas compactas y el hardware de montaje permiten opciones de montaje versátiles y líneas de visión sin obstrucciones
  • La amplificación y el procesamiento centralizado elimina la necesidad de fuente de alimentación en cada ubicación de altavoz
  • BSS BLU link Audio en Red para interfaz simplificada y ruido de sistema reducido
  • Los componentes equipados con HARMAN HiQnet pueden controlarse centralmente a través de hardware, software o tableta inalámbrica

Descargas

Data Sheets
  Tamaño Subido
file type icon 7 Series Data Sheet
actualizado: abr 2019
726 KB abr 2019
Manuals
  Tamaño Subido
file type icon 7 Series Set Up Guide
actualizado: oct 2019
1,04 MB oct 2019
Brochures
  Tamaño Subido
1,81 MB oct 2020
CAD Drawings
  Tamaño Subido
file type icon 705i Customer Drawings
actualizado: oct 2020
503 KB oct 2020
Software
  Tamaño Subido
Windows download icon HiQnet Audio Architect
publicado: nov 2020
nov 2020
Simulation Data
  Tamaño Subido
21 MB may 2024
Images
  Tamaño Subido

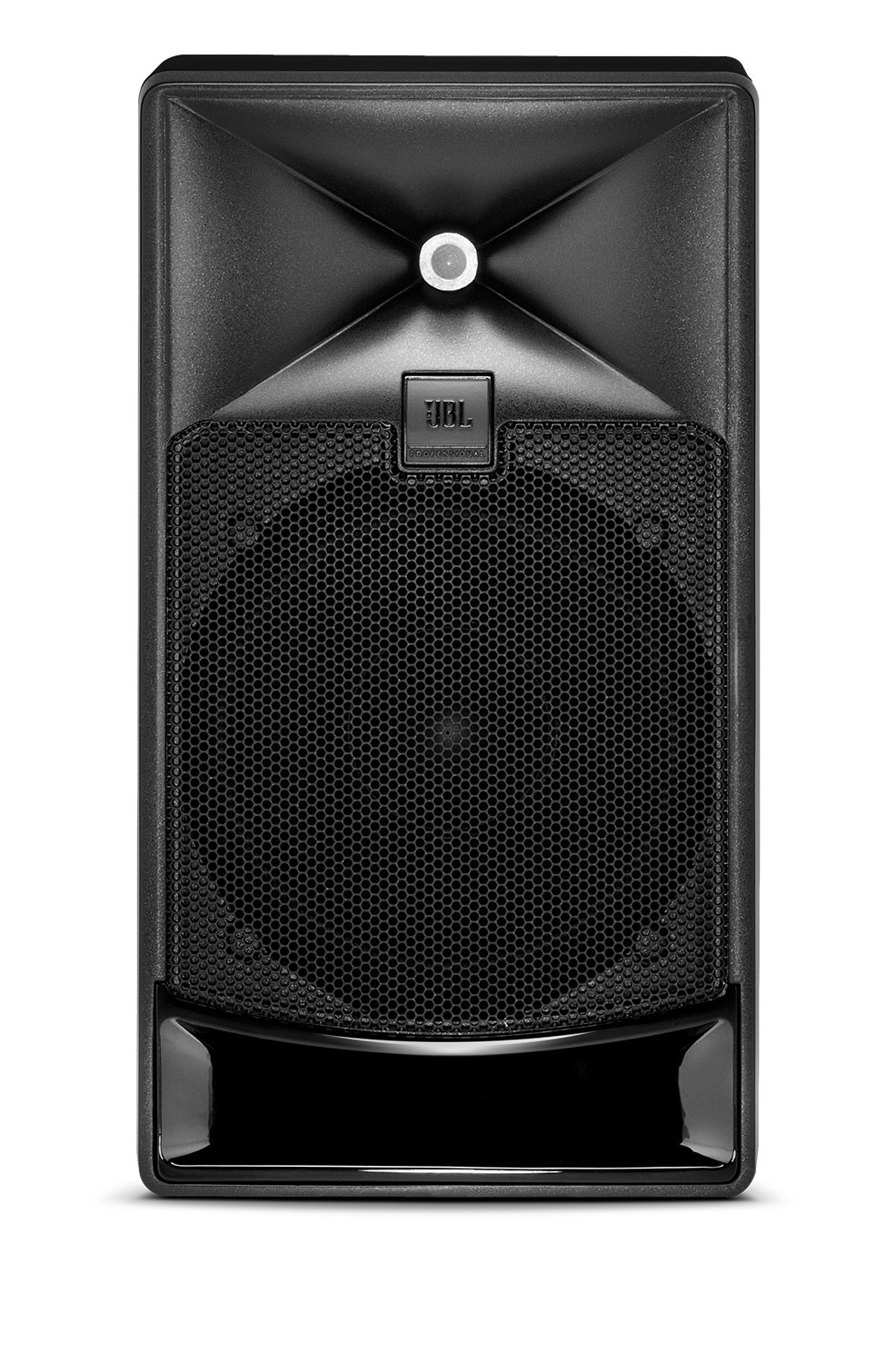

file type icon 705i_Front_Z
actualizado: oct 2020
260 KB oct 2020

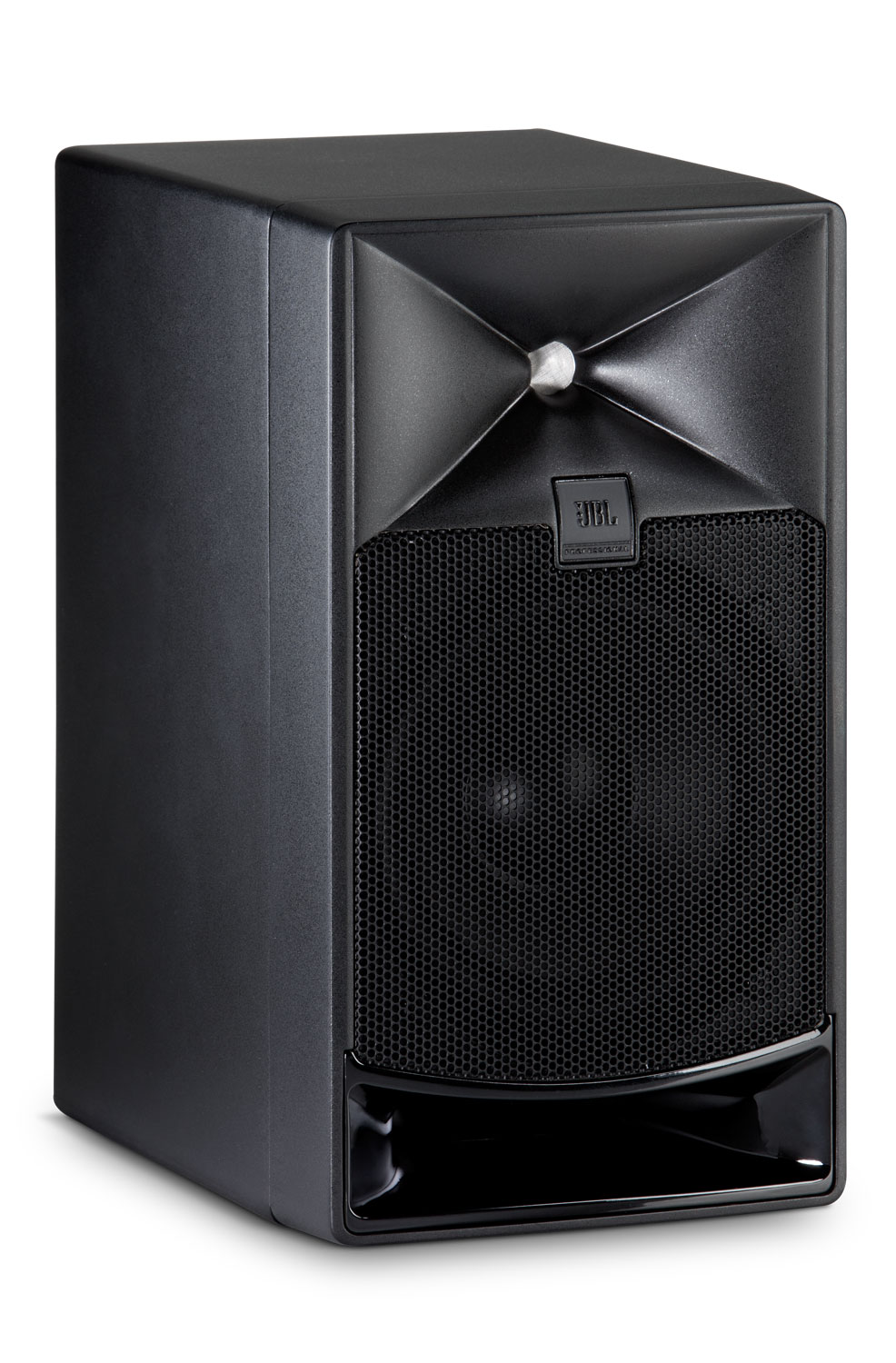

file type icon 705i_Angle_Z
actualizado: oct 2020
225 KB oct 2020
file type icon 705i_725G_Z
actualizado: oct 2020
151 KB oct 2020
Speaker Tunings
  Tamaño Subido
file type icon 705i Crown DCi Settings
actualizado: oct 2020
56 KB oct 2020
file type icon 7 Series and M2 Crown DCi Tuning
actualizado: feb 2020
176 KB feb 2020
file type icon 705i BiWire BSS London Architect
actualizado: oct 2020
141 KB oct 2020
115 KB oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

RESPUESTA DE FRECUENCIA (±3 dB) 48 Hz – 23 kHz
Frequency Range 39Hz – 36 kHz
Maximum Continuous SPL (80 Hz - 20 kHz) >101 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz) >107 dB SPL / 1m
HF Driver 2409H
LF Driver 725G - 5in (127mm)
Dividing Network Transition Frequency 1.9 kHz
CONEXIONES DE ENTRADA Phoenix Terminals accept 12 gauge speaker wire
DIMENSIONES (Alto x Ancho x Profundidad) 10.5 x 5.875 x 8.125 in (267 x 149 x 206 mm)
Net Weight (each) 9.0 lb (4.08 kg)
Enclosure Birch plywood reinforced for mounting
MONTAJE Top, bottom and rear mounting points. 2-hole mounting pattern
