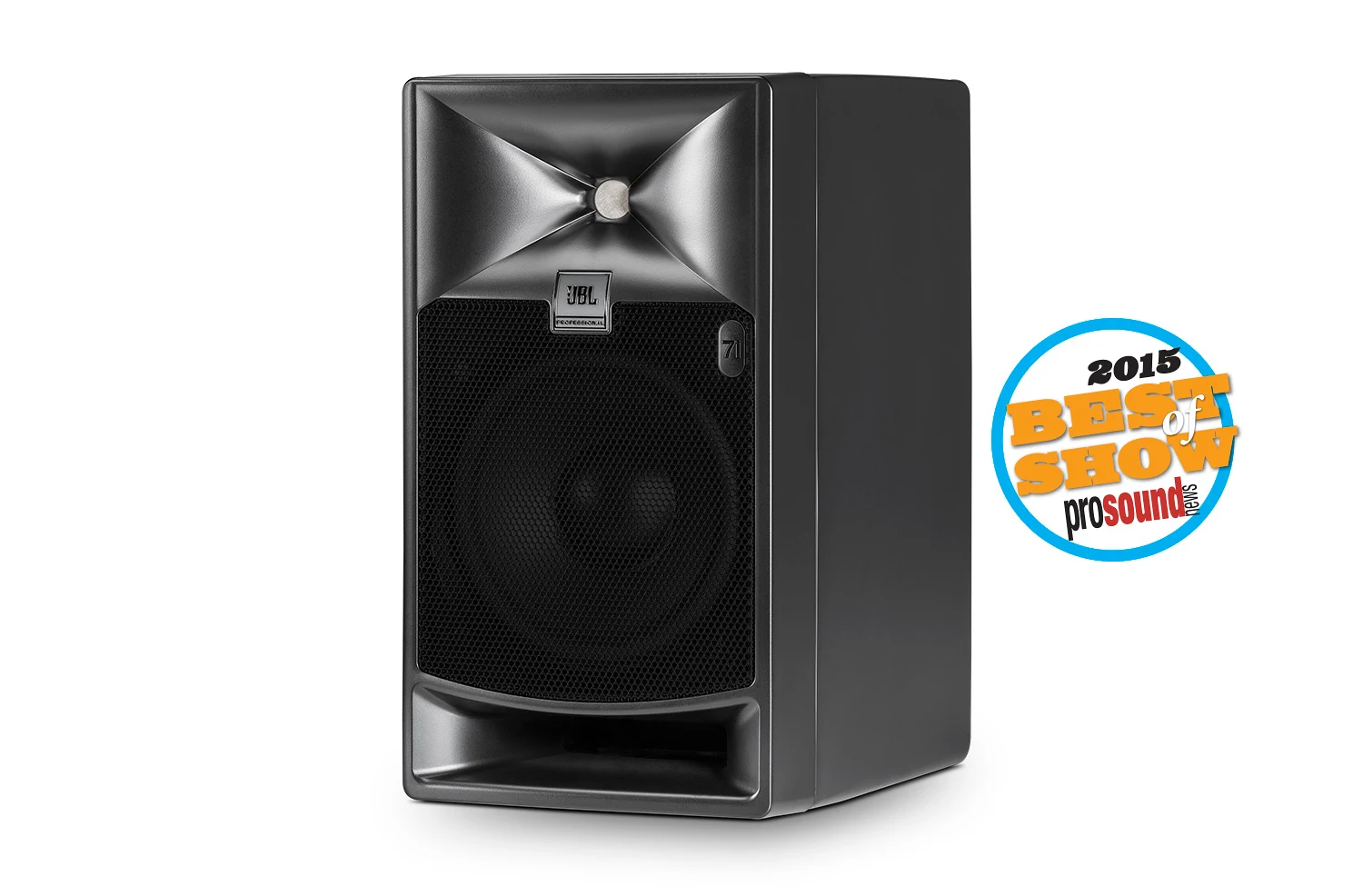

705i

Monitor di Riferimento Master 5"

705i
Immagini più grandi

Sistemi di Nuova Generazione per Produzione Post e Broadcast in Control Room e Truck

I modelli 705i e 708i, primi della nuova linea 7 Series di JBL, rispondono alla necessità di monitoraggio multi-canale di nuova generazione nelle sale di post-produzione, negli impianti broadcast e nei truck. Sfruttando tecnologie brevettate sviluppate per il nostro flagship M2 Master Reference Monitor, i monitor studio della 7 Series offrono imaging dettagliato, risposta in frequenza estesa e resa notevole da enclosure compatte. Centralmente amplificati e calibrati, e facilmente installabili, i monitor studio 705i e 708i rappresentano il cuore di un elegante sistema scalabile per facility broadcast e di post-produzione che lavorano con formati audio immersivi.

Caratteristiche

  • Sistemi di Prossima Generazione per Post-Produzione e Broadcast in Control Room e Truck
  • Tecnologia Driver di Prossima Generazione
  • Patentata Guida d'Onda Image Control
  • Cabinet Compatti e Facili da Installare


Ulteriori dettagli

Brevettata Image Control Waveguide

Introdotta per la prima volta nel JBL M2 Master Reference Monitor, la tecnologia Image Control Waveguide consente

  • Un crossover trasparente e una risposta senza colorazione nella gamma critica del dialogo.
  • Risposta neutrale fuori asse per maggiore precisione e coerenza da stanza a stanza
  • Imaging dettagliato e transizione coerente tra i canali dello schermo, i diffusori surround e quelli overhead.

Tecnologia Driver di Nuova Generazione

Per soddisfare i requisiti di gamma dinamica e risposta in frequenza estesa dei moderni formati di produzione, la serie 7 incorpora i "Super Driver" di nuova generazione JBL.

  • Il nuovo trasduttore ad alta frequenza 2409H incorpora un innovativo diaframma anulare a bassa massa che fornisce una risposta fluida oltre i 40 kHz, con uscita straordinaria e distorsione molto bassa.

Trasduttori personalizzati a bassa frequenza sviluppati da JBL per prestazioni straordinarie della serie 7

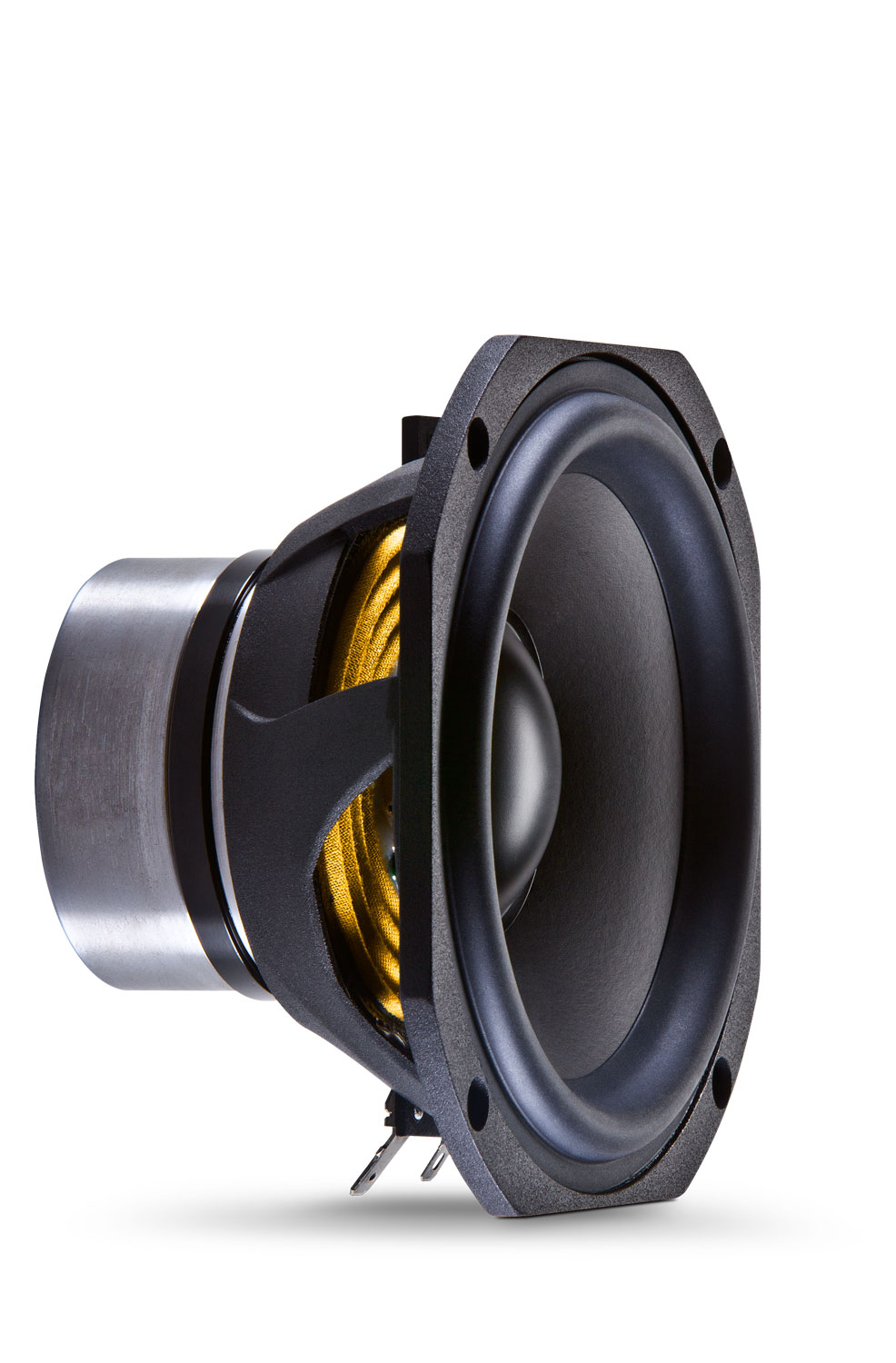

I nuovi driver a bassa frequenza ad alto escursionismo 725G e 728G da 5" e 8" nei modelli 705i e 708i forniscono un'uscita continuamente elevata con compressione di potenza minima e risposta in bassa frequenza fino a 30Hz.

Integrazione di Sistema

  • Modulare e scalabile per numero di canali e dimensioni della stanza
  • I Monitor Studio della serie 7 e il JBL M2 Master Reference Monitor possono essere combinati per produrre un'ampia gamma di sistemi
  • Gli chassis compatti e l'hardware di montaggio consentono opzioni di montaggio versatili e linee di vista libere da ostruzioni
  • L'amplificazione e l'elaborazione centralizzate eliminano la necessità di una fonte di alimentazione in ogni posizione del diffusore
  • BSS BLU link Networked Audio per facilità di interfaccia e riduzione del rumore di sistema
  • I componenti dotati di HARMAN HiQnet possono essere controllati centralmente tramite hardware, software o tablet wireless

Download

Data Sheets
  Dimensione Caricato
file type icon 7 Series Data Sheet
aggiornato: apr 2019
726 KB apr 2019
Manuals
  Dimensione Caricato
file type icon 7 Series Set Up Guide
aggiornato: ott 2019
1,04 MB ott 2019
Brochures
  Dimensione Caricato
1,81 MB ott 2020
CAD Drawings
  Dimensione Caricato
file type icon 705i Customer Drawings
aggiornato: ott 2020
503 KB ott 2020
Software
  Dimensione Caricato
Windows download icon HiQnet Audio Architect
rilasciato: nov 2020
nov 2020
Simulation Data
  Dimensione Caricato
21 MB mag 2024
Images
  Dimensione Caricato

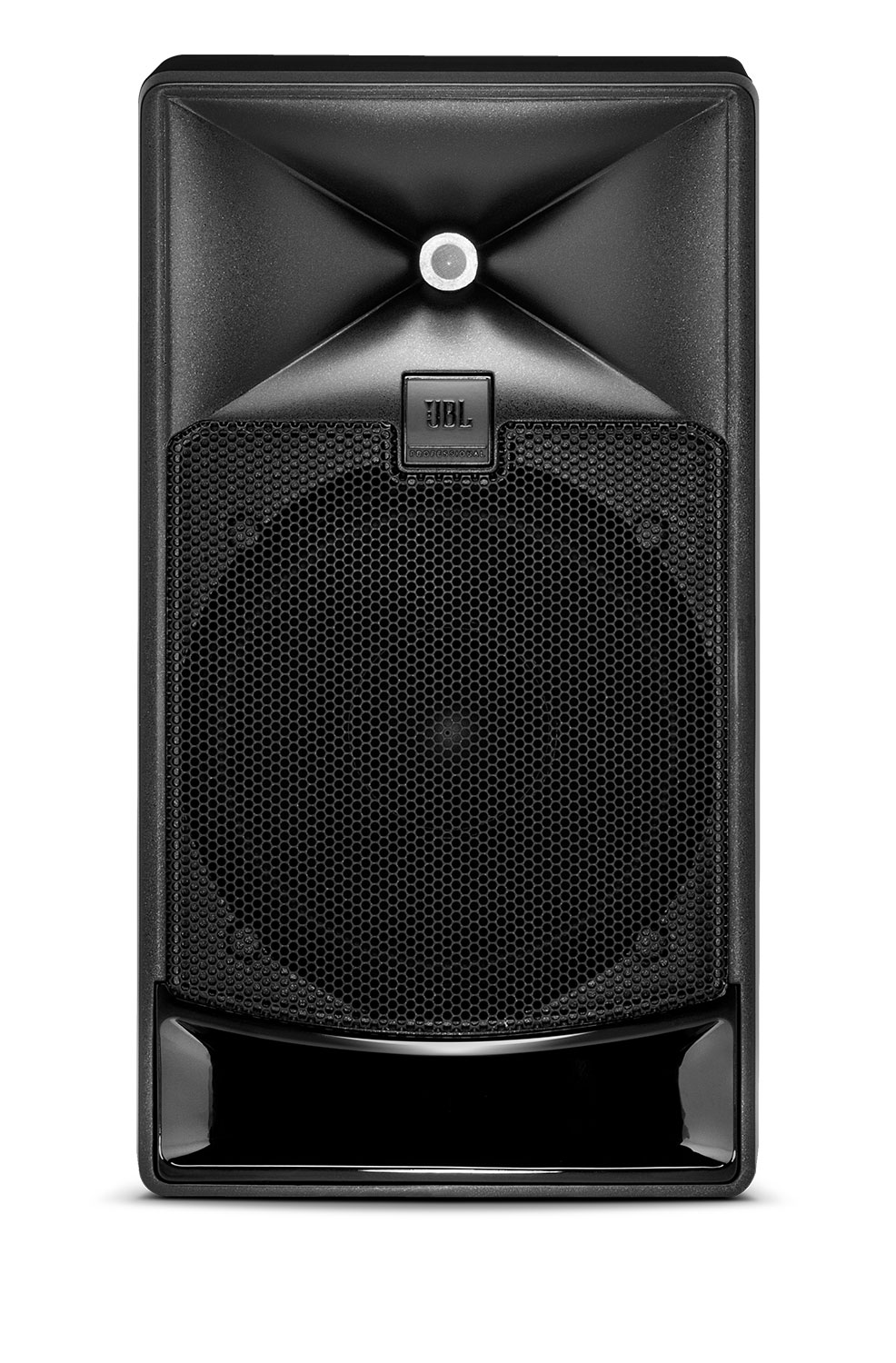

file type icon 705i_Front_Z
aggiornato: ott 2020
260 KB ott 2020

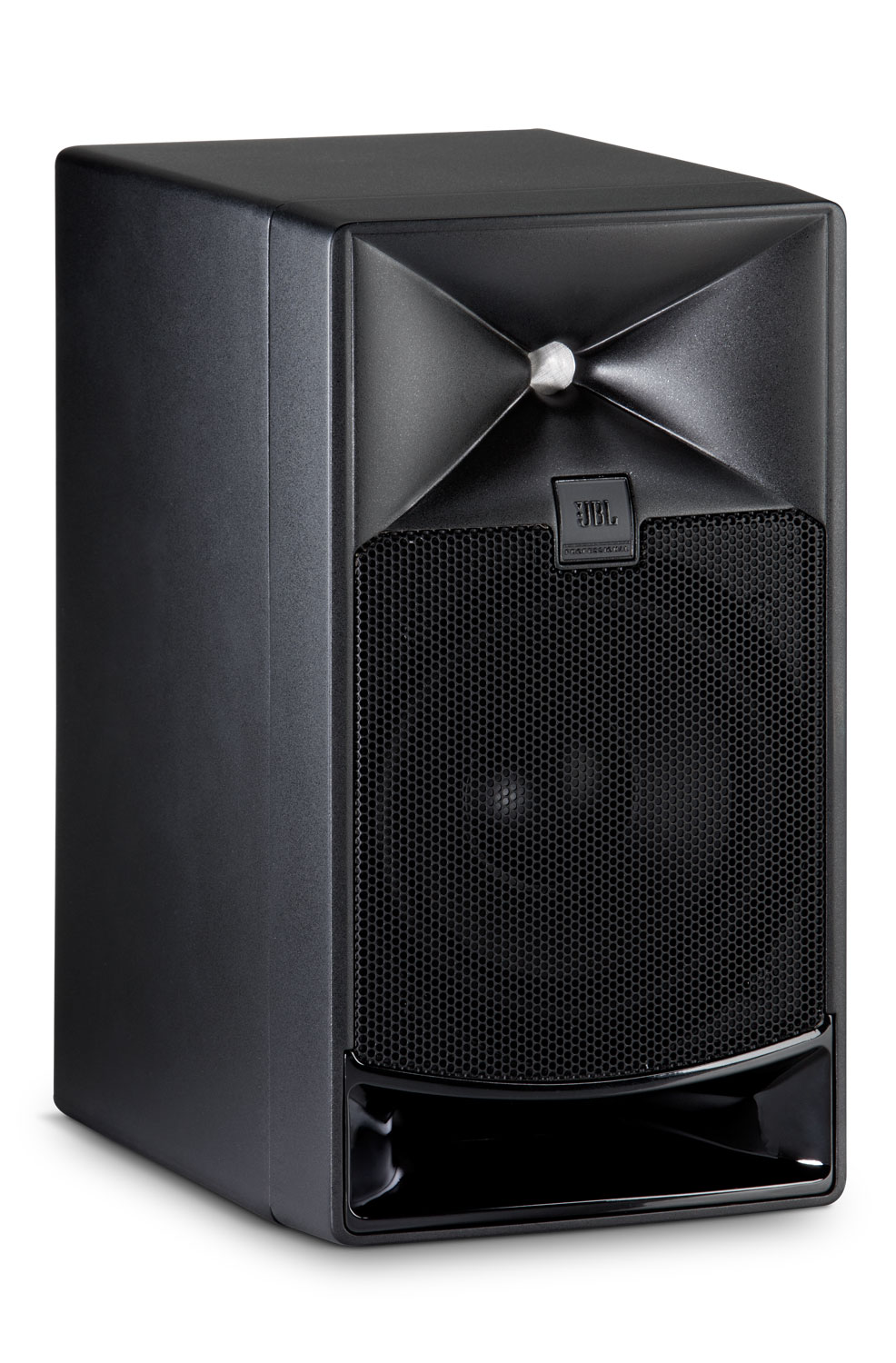

file type icon 705i_Angle_Z
aggiornato: ott 2020
225 KB ott 2020
file type icon 705i_725G_Z
aggiornato: ott 2020
151 KB ott 2020
Speaker Tunings
  Dimensione Caricato
file type icon 705i Crown DCi Settings
aggiornato: ott 2020
56 KB ott 2020
file type icon 7 Series and M2 Crown DCi Tuning
aggiornato: feb 2020
176 KB feb 2020
file type icon 705i BiWire BSS London Architect
aggiornato: ott 2020
141 KB ott 2020
115 KB ott 2020

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Response (±3 dB) 48 Hz – 23 kHz
Frequency Range 39Hz – 36 kHz
Maximum Continuous SPL (80 Hz - 20 kHz) >101 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz) >107 dB SPL / 1m
HF Driver 2409H
LF Driver 725G - 5in (127mm)
Dividing Network Transition Frequency 1.9 kHz
Input Connectors Phoenix Terminals accept 12 gauge speaker wire
Dimensions (HxWxD) 10.5 x 5.875 x 8.125 in (267 x 149 x 206 mm)
Net Weight (each) 9.0 lb (4.08 kg)
Enclosure Birch plywood reinforced for mounting
Mounting Top, bottom and rear mounting points. 2-hole mounting pattern
