705i

Monitor Referensi Utama 5"

705i
Gambar Lebih Besar

Sistem Generasi Berikutnya untuk Produksi Post dan Broadcast di Control Room dan Truck

Pertama dalam lini 7 Series baru JBL, model 705i dan 708i menjawab kebutuhan monitoring multi-channel generasi berikutnya di ruang post, fasilitas broadcast, dan truck. Memanfaatkan teknologi paten yang dikembangkan untuk Monitor Referensi Master flagship M2 kami, Studio Monitor 7 Series memberikan imaging detail, respons frekuensi yang diperluas, dan output luar biasa dari enklosure kompak. Diamplifikasi dan distel secara terpusat, serta mudah dipasang, Studio Monitor 705i dan 708i adalah jantung dari sistem yang elegan dan dapat diskalakan untuk fasilitas broadcast dan post yang bekerja dalam format audio immersive.

Fitur

  • Sistem Generasi Berikutnya untuk Produksi Post dan Broadcast di Ruang Kontrol dan Truk
  • Teknologi Driver Generasi Berikutnya
  • Patented Image Control Waveguide
  • Enklosur Kompak dan Mudah Dipasang


Keterangan Lebih Lanjut

Paten Image Control Waveguide

Pertama kali diperkenalkan di JBL M2 Master Reference Monitor, teknologi Image Control Waveguide memungkinkan

  • Crossover yang mulus dan respons tanpa warna dalam rentang dialog kritis.
  • Respons off-axis netral untuk akurasi yang lebih besar dan konsistensi ruang ke ruang
  • Pencitraan detail dan transisi kohesif antara saluran layar, surround, dan speaker overhead.

Teknologi Driver Generasi Berikutnya

Memenuhi persyaratan jangkauan dinamis dan respons frekuensi yang diperluas dari format produksi saat ini, Seri 7 menggabungkan "Super Driver" generasi berikutnya JBL.

  • Transduser frekuensi tinggi 2409H baru menggabungkan diafragma annular bermassa rendah yang inovatif untuk memberikan respons halus melampaui 40 kHz, dengan output luar biasa dan distorsi sangat rendah.

Transduser frekuensi rendah khusus yang dikembangkan JBL untuk performa luar biasa dari Seri 7

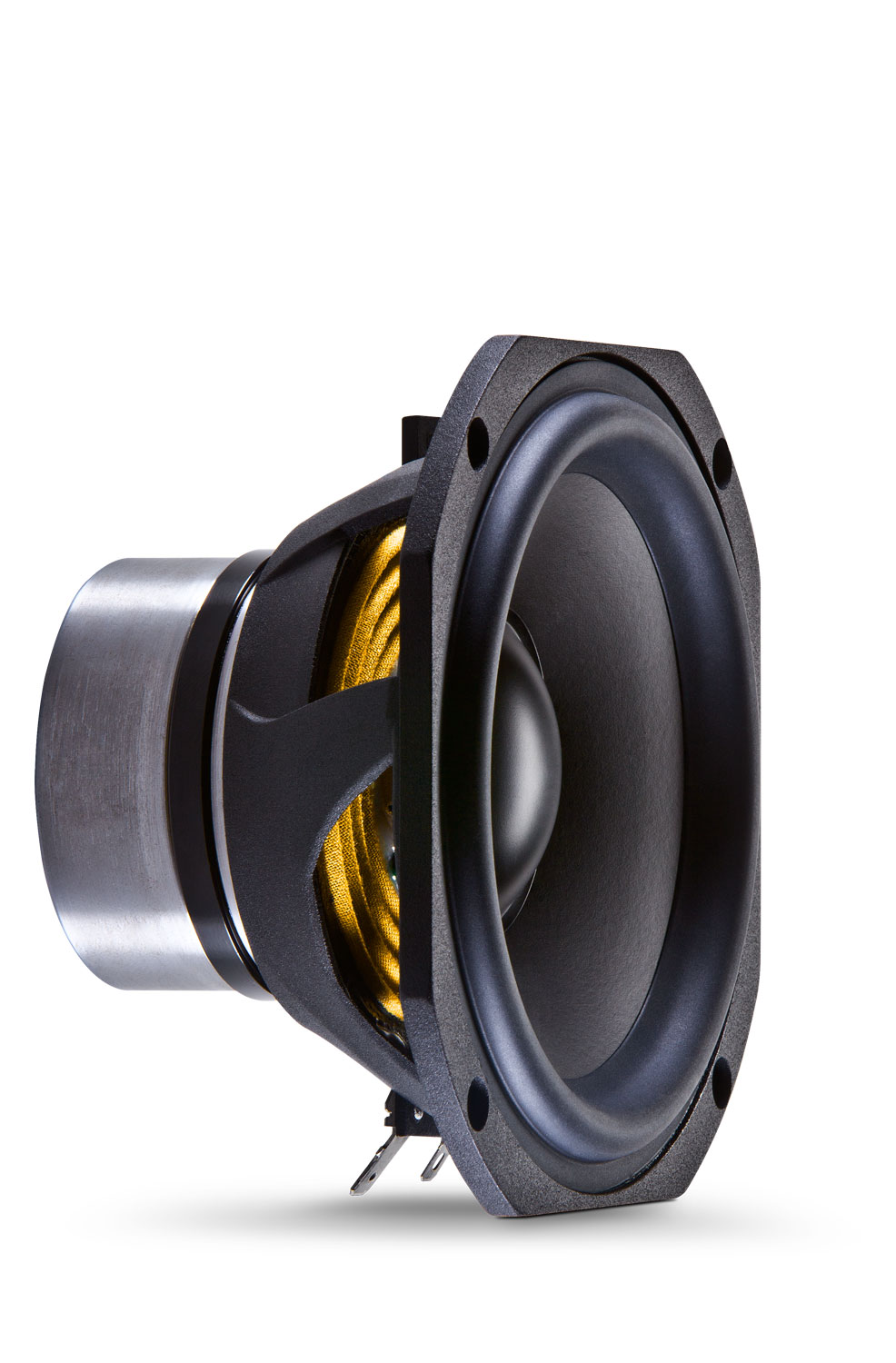

Driver frekuensi rendah bereksursi tinggi 725G dan 728G berukuran 5" dan 8" baru di 705i dan 708i memberikan output terus-menerus tinggi dengan kompresi daya minimal dan respons frekuensi rendah hingga rentang 30Hz.

Integrasi Sistem

  • Modular dan dapat diskalakan untuk jumlah saluran dan ukuran ruang
  • Studio Monitor Seri 7 dan JBL M2 Master Reference Monitor dapat digabungkan untuk menghasilkan berbagai sistem
  • Enclosure kompak dan perangkat keras mounting memungkinkan opsi mounting serbaguna dan garis pandang tanpa hambatan
  • Amplifikasi dan pemrosesan terpusat menghilangkan kebutuhan sumber daya di setiap lokasi speaker
  • BSS BLU link Networked Audio untuk kemudahan antarmuka dan kebisingan sistem yang berkurang
  • Komponen dilengkapi HARMAN HiQnet dapat dikontrol secara terpusat melalui hardware, software, atau tablet wireless

Unduhan

Data Sheets
  Ukuran Diunggah
file type icon 7 Series Data Sheet
diperbarui: Apr 2019
726 KB Apr 2019
Manuals
  Ukuran Diunggah
file type icon 7 Series Set Up Guide
diperbarui: Okt 2019
1,04 MB Okt 2019
Brochures
  Ukuran Diunggah
1,81 MB Okt 2020
CAD Drawings
  Ukuran Diunggah
file type icon 705i Customer Drawings
diperbarui: Okt 2020
503 KB Okt 2020
Software
  Ukuran Diunggah
Windows download icon HiQnet Audio Architect
dirilis: Nov 2020
Nov 2020
Simulation Data
  Ukuran Diunggah
21 MB Mei 2024
Images
  Ukuran Diunggah

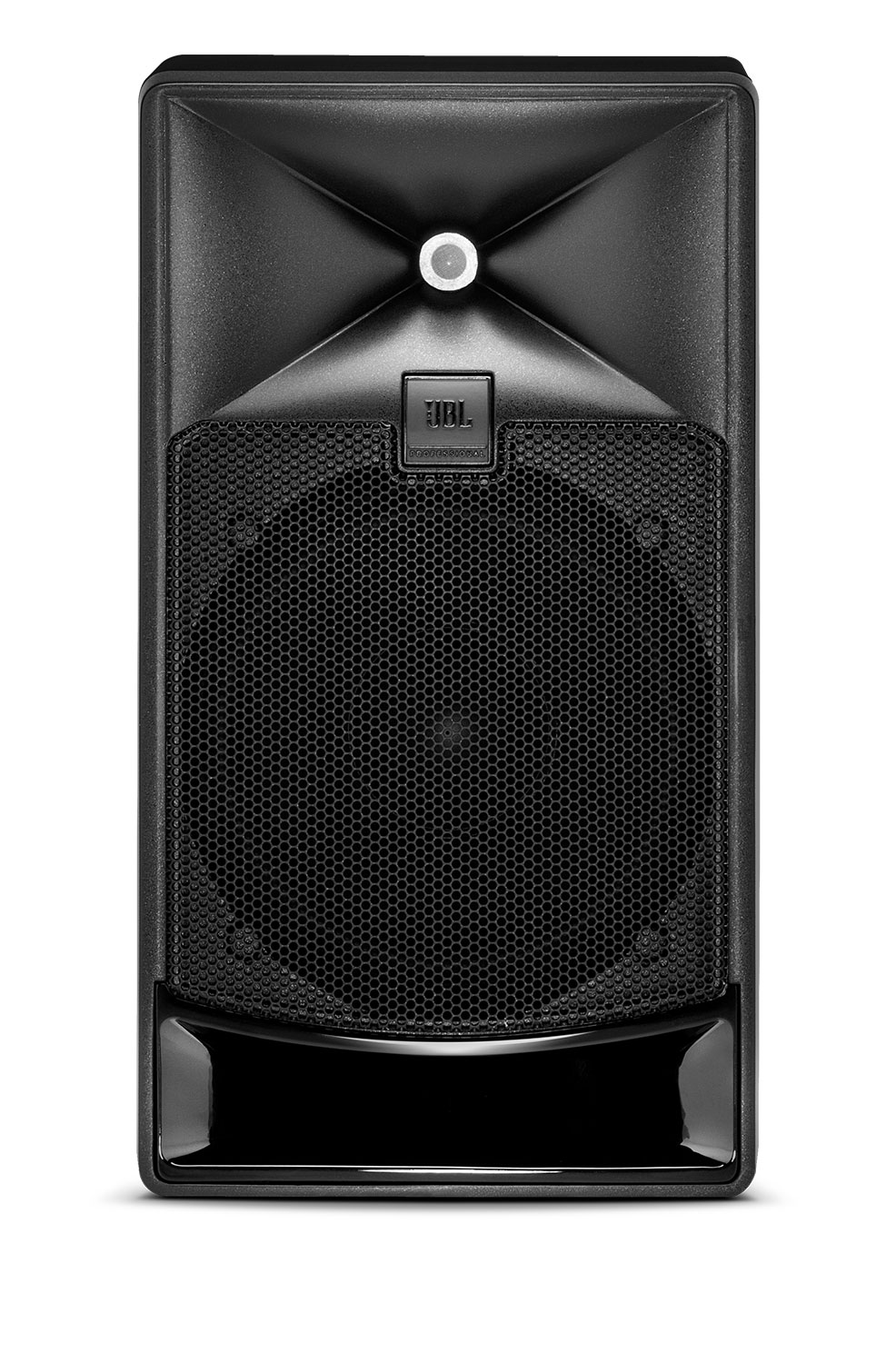

file type icon 705i_Front_Z
diperbarui: Okt 2020
260 KB Okt 2020

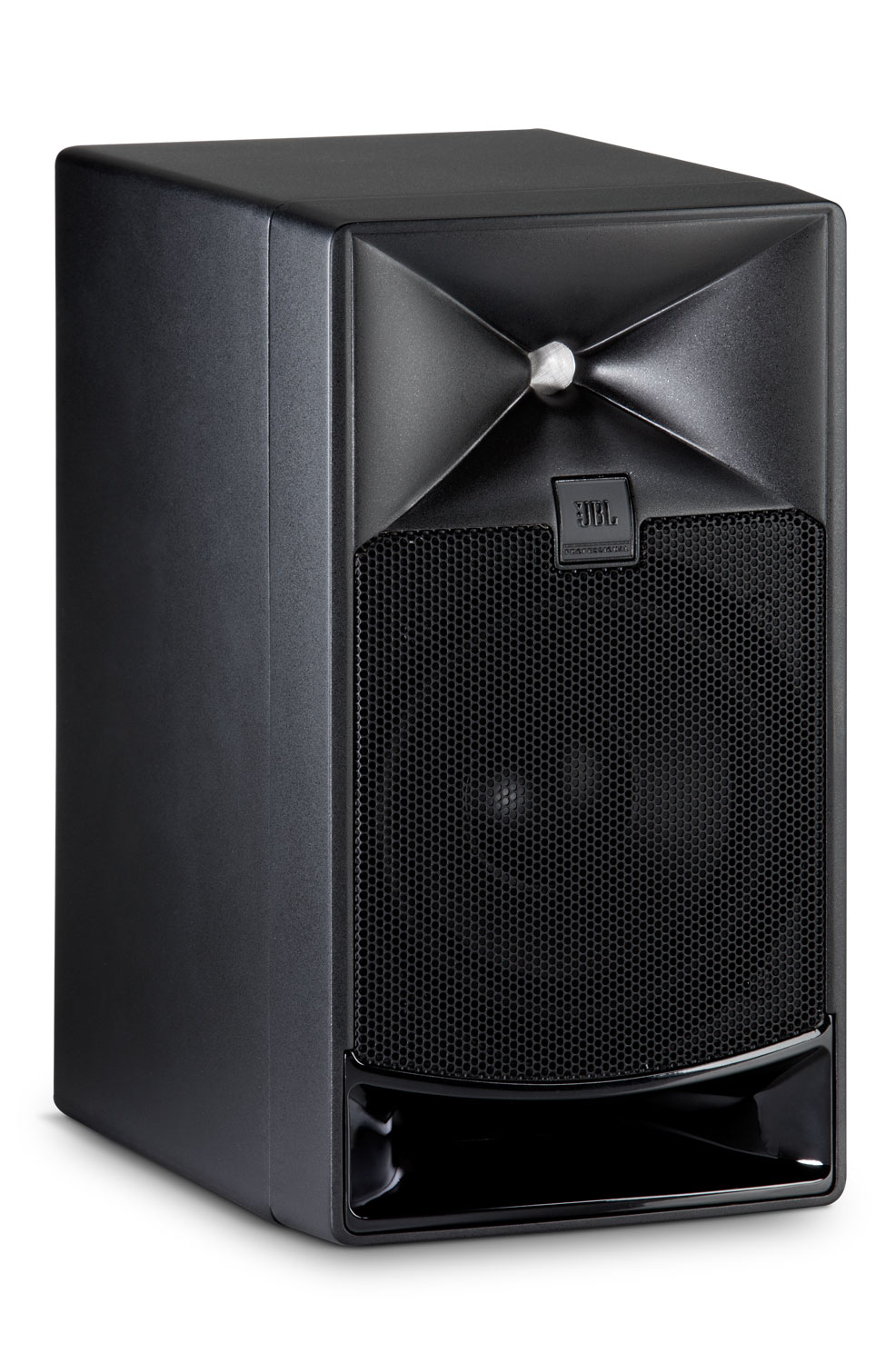

file type icon 705i_Angle_Z
diperbarui: Okt 2020
225 KB Okt 2020
file type icon 705i_725G_Z
diperbarui: Okt 2020
151 KB Okt 2020
Speaker Tunings
  Ukuran Diunggah
file type icon 705i Crown DCi Settings
diperbarui: Okt 2020
56 KB Okt 2020
file type icon 7 Series and M2 Crown DCi Tuning
diperbarui: Feb 2020
176 KB Feb 2020
file type icon 705i BiWire BSS London Architect
diperbarui: Okt 2020
141 KB Okt 2020
115 KB Okt 2020

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Suku Cadang & Servis

Spesifikasi

Frequency Response (±3 dB) 48 Hz – 23 kHz
Frequency Range 39Hz – 36 kHz
Maximum Continuous SPL (80 Hz - 20 kHz) >101 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz) >107 dB SPL / 1m
HF Driver 2409H
LF Driver 725G - 5in (127mm)
Dividing Network Transition Frequency 1.9 kHz
Input Connectors Phoenix Terminals accept 12 gauge speaker wire
Dimensions (HxWxD) 10.5 x 5.875 x 8.125 in (267 x 149 x 206 mm)
Net Weight (each) 9.0 lb (4.08 kg)
Enclosure Birch plywood reinforced for mounting
Mounting Top, bottom and rear mounting points. 2-hole mounting pattern
