Ηχείο Οροφής 8" Ομοαξονικό με Συμπιεστή HF
Το Control 328C έχει σχεδιαστεί από την αρχή για να παρέχει εξαιρετική απόδοση επόμενης γενιάς σε ένα ομοαξονικό ηχείο οροφής σχεδιασμού σημειακής πηγής.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
```html
```
- Συνεπής έλεγχος σχηματος 120° ευρυζωνικής εκπομπής καλύπτει μια εξαιρετικά μεγάλη περιοχή.
- Διαμορφωμένη βάση στήριξης παρέχει τον έλεγχο σχηματος ενός κόρνου 300 mm (12 in) από μία κονσόλα 200 mm (8 in).
- Στοιχεία
• Woofer 200 mm (8 in) με κώνο ενισχυμένο με Kevlar και πηνίο φωνής 50 mm (2 in).
• Compression driver 25 mm (1" έξοδος). - Εξαιρετική καθαρότητα για ομιλία και φωνητικές εκδόσεις με εκτεταμένη απόκριση συχνότητας για μουσική.
- Ικανότητα χειρισμού 250 Watt με πολύ υψηλή ευαισθησία παρέχει υψηλή ικανότητα SPL.
- Προηγμένο δίκτυο crossover υψηλής κλίσης για σταθερή κάλυψη και ομαλή, φυσική μεσαία συχνότητα.
- Καθαρή, σύγχρονη σχάρα και προαιρετικό πλαίσιο φόντου διαθέσιμα.
Λήψεις
Specifications
| Μέγεθος | |
|
|
700 KB |
Manuals
| Μέγεθος | |
|
|
100 KB |
Brochures
| Μέγεθος | |
|
|
20 MB |
|
|
10 MB |
|
|
3 MB |
|
|
20 MB |
έκδοση A,
ενημέρωση: Μαρ 2026
CAD Drawings
| Μέγεθος | |
|
|
1 MB |
Compliances
| Μέγεθος | |
|
|
200 KB |
|
|
90 KB |
Software
| Μέγεθος | |
|
|
600 KB |
Simulation Data
| Μέγεθος | |
|
|
20 MB |
EASE Files
| Μέγεθος | |
|
|
1 MB |
User Guides
| Μέγεθος | |
|
|
2 MB |
Accessories
| Μέγεθος | |
|
|
600 KB |
Speaker Tunings
| Μέγεθος | |
|
|
600 KB |
Install Guides
| Μέγεθος | |
|
|
500 KB |
Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.
Ανταλλακτικά και σέρβις
Προδιαγραφές
| Frequency Range (-10dB) | 45 Hz – 18 kHz |
| Power Rating | IEC Long-Term System Power Rating: 250 W continuous pink noise (1000 W peak), 2 hrs 150 W continuous pink noise (600 W peak), 100 hrs |
| Sensitivity | 93 dB (1 kHz - 16 kHz) |
| Frequency Response (±3 dB) | 60Hz – 16 kHz |
| Coverage Angle | 120° conical, constant directivity |
| Directivity Factor (Q) | 7.0 (Avg 1k - 16kHz) |
| Directivity Index (DI) | 8.5dB (Avg 1k - 16kHz) |
| Maximum SPL (1m) | 118 dB (124 dB peak) |
| Crossover Network | 1.9 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF |
| Impedance | 8 ohms |
| Dimensions (H x W x D) | 305 mm (12.0 in.) diameter round baffle x depth from back of baffle of 160 mm (6.3in) |
| Input Connectors | Screw locking barrier strip for bare wire |
| Drivers | LF Driver: 200 mm (8 in) HF Driver: compression driver, 25 mm (1 inch) coil |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70 when installed with UL listed backcan such as JBL MTC-300BB8. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (wood-lined; accessory) |
| Baffle/Rim | Metal, round, driver pre-mounted to baffle, ported. |
| Ceiling Cutout Size | 310 mm (12.2 in) diameter (for MTC-300BB8 backcan) |
| Optional Accessories | MTC-RG6/8 Grille, round contoured, white. MTC-SG6/8 Grille, square, contoured, white. MTC-300BB8 Backbox, 25 liters (1 cubic feet) |
| Plenum Usage | Yes, with accessory backcan |
Αξεσουάρ
MTC-RG6/8 | Στρογγυλό πλέγμα για τη σειρά Control 200 και Control 300
Μεγαλύτερες εικόνες
Στρογγυλό Πλέγμα για τη Σειρά Control 200 και Control 300
- Ανθεκτική κατασκευή από μέταλλο 19 gauge για μακροχρόνια αξιοπιστία.
- Σχεδιασμένο σχήμα για κομψή εμφάνιση και τέλειο για οποιοδήποτε διακοσμητικό στύλ ή αρχιτεκτονικό περιβάλλον.
- Ψευδαργυρική υποεπίστρωση παρέχει επιφάνεια ανθεκτική στη σκουριά και τα γρατσουνίσματα για χρόνια χωρίς συντήρηση.
- Τελικό επίχρισμα σε σκόνη ελαχιστοποιεί τα γρατσουνίσματα και μπορεί εύκολα να ξαναβαφτεί για να ταιριάζει με οποιοδήποτε χρώμα δωματίου.
Τεκμηρίωση
-
MTC-RG6/8 Spec Sheet
[80 KB]
-
Control 227C Install Sheet
[600 KB]
-
MTC-RG6/8 Hi Res Photo
[200 KB]
-
Brackets Declaration of Conformity
[100 KB]

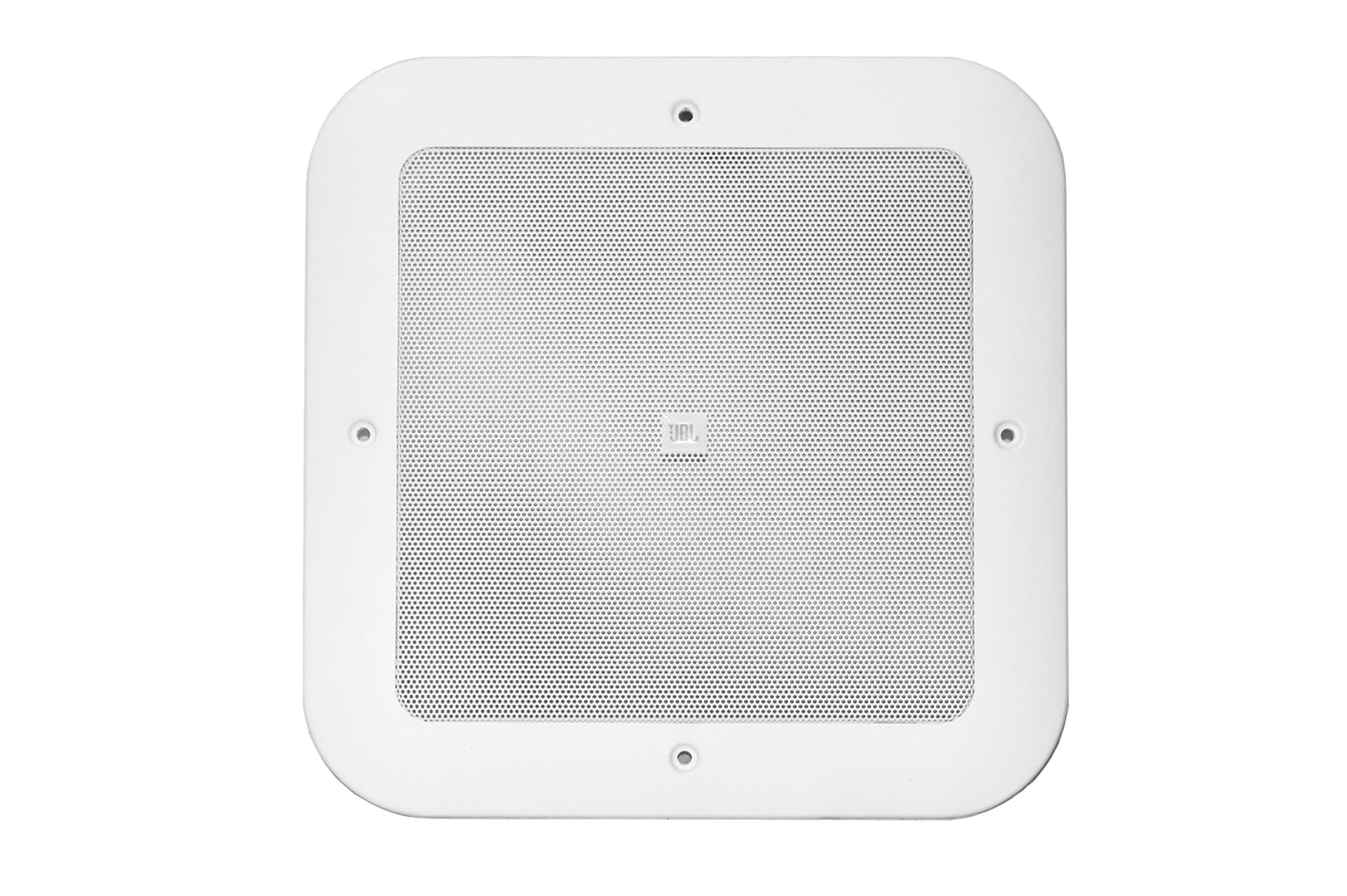

MTC-SG6/8 | Τετράγωνο Πλέγμα για Control 200 και Control 300 Series
Μεγαλύτερες εικόνες
Τετράγωνο Πλέγμα για τις Σειρές Control 200 και Control 300
- Ανθεκτή κατασκευή από μέταλλο 19 gauge για διαρκή αξιοπιστία.
- Σχεδίαση με καμπύλες για κομψή εμφάνιση και τέλειο για οποιοδήποτε διακοσμητικό ή αρχιτεκτονικό περιβάλλον.
- Η ψευδάργυρος επικάλυψη παρέχει επιφάνεια ανθεκτική στη σκουριά και τα γρατσουνίσματα για χρόνια λειτουργίας χωρίς συντήρηση.
- Η βαφή με σκόνη ελαχιστοποιεί τα γρατσουνίσματα και μπορεί εύκολα να επανατυπωθεί για να ταιριάζει με οποιοδήποτε χρώμα δωματίου.
Τεκμηρίωση
-
MTC-SG6/8 Spec Sheet
[600 KB]
-
MTC-SG6/8 Hi Res
[300 KB]
MTC-TB6/8 | Tile Bridge για Control 200 και Control 300 Series
Μεγαλύτερες εικόνες
Tile Bridge για Control 200 και Control 300 Series
- Ισχυρή κατασκευή από χάλυβα 18 γκέιτζ με εποξειδική κάλυψη σκόνης.
- Σχεδιασμός Over-The-Grid που μειώνει την μετάδοση ήχου στο πλέγμα οροφής, ελαχιστοποιώντας τον κρότο.
- Άνοιγμα 310 mm (12,2 ίντσας) που δέχεται τόσο τα μοντέλα Control 328C/CT όσο και Control 227C/CT.
- Ταιριάζει σε πλέγματα πλακιδίων 610 mm (24 ίντσες) και 600 mm (23,6 ίντσες).
Τεκμηρίωση
-
MTC-TB6/8 Spec Sheet
[500 KB]
MTC-300BB8 | 1 Κυβικό Πόδι Πίσω Κουτί για Control 300 Series Οδηγούς 8 ιντ.
Μεγαλύτερες εικόνες
1 Cubic Ft. Backcan για Control 300 Series 8 in. Drivers
Professional Series
- Κατασκευή από μέταλλο 16 gauge εξαιρετικού πάχους.
- Επενδυμένο με MDF πάχους 12 mm (½ ίντσα) για την εξάλειψη συντονισμών και την παροχή πρόσθετης απόκρισης μπάσων.
- Οπές διαχωρισμού στο πάνω και στο πλάι.
Τεκμηρίωση
-
MTC-300BB8 Spec Sheet
[3 MB]
-
Accessing the Conduit Knockouts
[100 KB]
-
Control 300 Ceiling Speaker Backboxes / Backcans
[1 MB]
-
Control 300 Ceiling Speakers
[1 MB]
-
JBL Brackets
[200 KB]
-
Brackets Declaration of Conformity
[100 KB]
MTC-300T150 | Μετασχηματιστής 150 Watt
Μεγαλύτερες εικόνες
Μετασχηματιστής 150 Watt
Για χρήση σε γραμμές διανεμημένων ηχείων 70V ή 100V.
Τεκμηρίωση
-
MTC-300T150 Spec Sheet
[200 KB]
